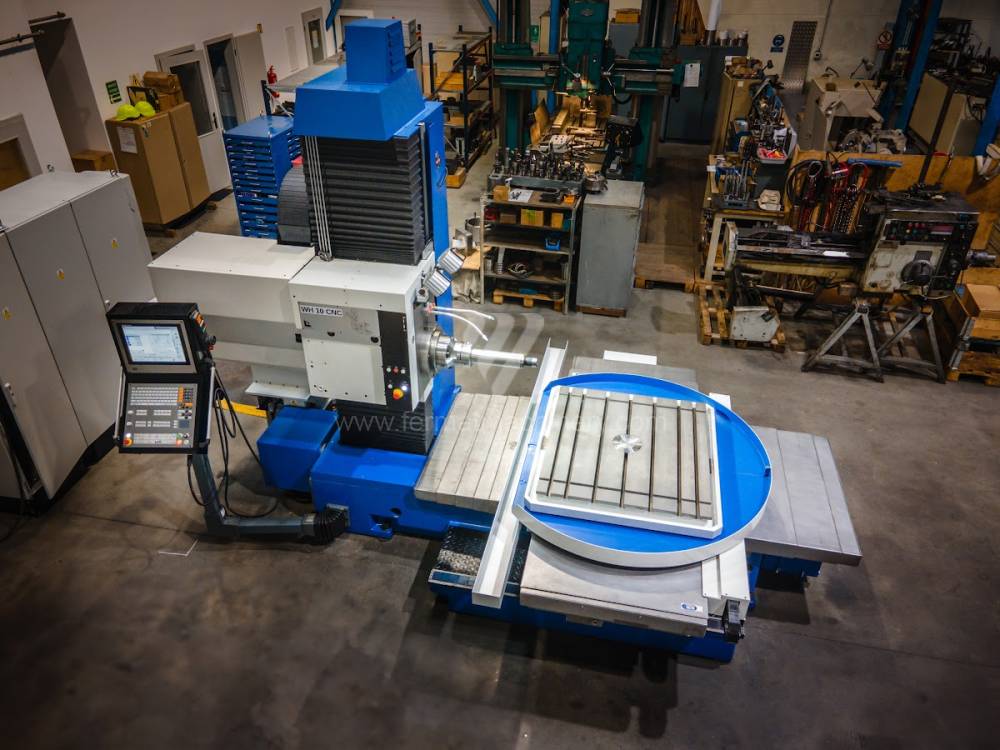

Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC
Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC
Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC
Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC

Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / WH 10 CNC

  • Inventární číslo 251364
  • Druh stroje WH 10 CNC
  • Výrobce TOS Varnsdorf
Řídící systém HeidenhainTNC 620
Pracovní průměr vřetena100 mm
Pojezd osy X1250 mm
Pojezd osy Y1030 mm
Otáčky vřetene16 - 2500 /min.
Chlazení středemne
Výsuv vřetene (W)600 mm
Pojezd osy Z930 mm
Zásobník nástrojůne
Upínací kužel vřetenaISO 50 .
Rychloposuv8 m/min
Rozměry d x š x v4800x3300x3400 (s krytováním) mm
Hmotnost stroje11400 kg
Rozměry stolu1000x1120 mm
Max. zatížení stolu3000 kg

Změna technických parametrů vyhrazena.


Popis

vřetenový motor: Siemens 17,5 kW S1 (26.25 kW S6-40 %)
řídící systém: včetně opcí 19,20 (rozšířené programovací funkce, grafika při testování i obrábění)
řízené osy: X/Y/Z/W/B
sonda obrobková: Heidenhain TS 460, včetně opce 17 (cykly dotykové sondy)
ruční kolečko: Heidenhain HR510
odměřování, pravítka: Heidenhain, EnDat 22 (X,Y,Z LC415)
posuvové motory: Heidenhain QSY
vnější chlazení nástroje: 1,5 bar 38 l/min
výměna nástrojů: ruční výměna, ofuk dutiny
vynášení třísek: sběrná vana
krytování X/Z: teleskopické
krytování Y: měchy
prac. tlak vzduchu: 6 bar
přesnost najetí: <0.02mm
celkové rozměry stroje: d4700 x š2900 x v3300mm (bez krytu)

Barva: bílá / modrá RAL5010
Záruka: 12 měsíců
Dokumentace: passport, elektro, PLC, manuál
Včetně kotevního materiálu a speciálního nářadí.














Podobné produkty

W 100 A
Rok výroby: 0
Řídící systémne
Pracovní průměr vřetena100 mm
Pojezd osy X1600 mm
Pojezd osy Y1120 mm
Otáčky vřetene7 - 1120 /min.
Chlazení středemne
Výsuv vřetene (W)900 mm
Pojezd osy Z1250 mm
Zásobník nástrojůne
Upínací kužel vřetenaISO 50 .
Max. zatížení stolu3000 kg
Rozměry d x š x v6710 x 3450 x 3000 mm
Hmotnost stroje14000 kg
Výkon hlavního elektromotoru11 kW
Celkový příkon17 kVA
Upínací plocha stolu1250 x 1250 mm
Průměr lícní desky600 mm
Max. průměr čelního soustružení900 mm

W 100 A
TOS Varnsdorf
Inv. č.: 191457
TK 6511 B
Rok výroby: 2008
Řídící systémano
Řídící systém SiemensSinumerik 840 D
Pracovní průměr vřetena110 mm
Pojezd osy X2000 mm
Pojezd osy Y1500 mm
Otáčky vřetene10 - 2000 /min.
Chlazení středemne
Výsuv vřetene (W)550 mm
Pojezd osy Z1200 mm
Zásobník nástrojůne
Upínací kužel vřetenaISO 50 .
Rozměry stolu1250x800 mm
Max. kroutící moment vřetene1300 Nm
Rozměry d x š x v5663 x 4775 x 4078 mm
Hmotnost stroje22000 kg
Max. zatížení stolu5000 kg

TK 6511 B
SCHIESS GmbH
Inv. č.: 242010
40T
Rok výroby: 2018
Řídící systémano
Řídící systém Fanuc0i-MF
Pracovní průměr vřetena130 mm
Pojezd osy X3657 mm
Pojezd osy Y3048 mm
Otáčky vřetene10 - 3000 /min.
Chlazení středemano
Tlak chlazení středem20 bar
Výsuv vřetene (W)730 mm
Pojezd osy Z1820 mm
Zásobník nástrojůano
Počet pozic v zásobníku nástrojů40
Upínací kužel vřetenaCAT 50 .
Upínací plocha otočného stolu1524 x 4013 mm
Max. zatížení stolu20000 kg
Výkon hlavního elektromotoru37/45 kW
Hmotnost stroje41730 kg

40T
Lucas
Inv. č.: 182013
WH 10 NC
Rok výroby: 1987
Řídící systémano
Pracovní průměr vřetena100 mm
Pojezd osy X1130 mm
Pojezd osy Y1250 mm
Otáčky vřetene16 - 1500 /min.
Chlazení středemne
Výsuv vřetene (W)650 mm
Pojezd osy Z950 mm
Zásobník nástrojůne
Upínací kužel vřetenaISO 50 .
Osa B360 °
Max. zatížení stolu3000 kg
Upínací plocha otočného stolu1000x1120 mm
Hmotnost stroje13400 kg
Výkon hlavního elektromotoru20 kW
Rozměry d x š x v4750 x 2450 x 3030 mm

WH 10 NC
TOS Varnsdorf
Inv. č.: 241423
WHN 9 B CNC
Rok výroby: 1982
Řídící systémano
Řídící systém MefiCNC 859
Pracovní průměr vřetena90 mm
Pojezd osy X1250 mm
Pojezd osy Y900 mm
Otáčky vřetene10 - 1100 /min.
Chlazení středemne
Výsuv vřetene (W)630 mm
Pojezd osy Z680 mm
Zásobník nástrojůne
Upínací kužel vřetenaISO 50 .
Upínací plocha otočného stolu1000 x 1120 mm
Max. hmotnost obrobku3000 kg
Hmotnost stroje13000 kg
Celkový příkon50 kVA

WHN 9 B CNC
TOS Varnsdorf
Inv. č.: 192075
