Vodorovná vyvrtávačka
1234 Seznam Mřížka
1234Vodorovná vyvrtávačka
| Název produktu | Inv. č. | Výrobce | Rok výroby | Parametry | ||
|---|---|---|---|---|---|---|
 |
W 100 A |
241881 | TOS Varnsdorf | 1992 | Pracovní průměr vřetena: 100 mm Pojezd osy X: 1500 mm Pojezd osy Y: 1250 mm Otáčky vřetene: 7 - 1120 /min. Chlazení středem: ne Výsuv vřetene (W): mm |
|
 |
WHN 13 CNC |
241129 | TOS Varnsdorf | 1991 | Řídící systém NCT: Pracovní průměr vřetena: 130 mm Pojezd osy X: 3500 mm Pojezd osy Y: 2000 mm Otáčky vřetene: 1 - 900 /min. Chlazení středem: ne |
|
 |
WHN 13 CNC |
241422 | TOS Varnsdorf | Řídící systém Heidenhain: TNC 530 Pracovní průměr vřetena: 130 mm Pojezd osy X: 3500 mm Pojezd osy Y: 2000 mm Otáčky vřetene: 0 - 1800 /min. Chlazení středem: ne |
||
 |
WD 130 A CNC |
242016 | TOS Hulín | Řídící systém Siemens: 802 D si Pracovní průměr vřetena: 130 mm Pojezd osy X: 3200 mm Pojezd osy Y: 2300 mm Otáčky vřetene: 2 - 1000 /min. Výsuv vřetene (W): 1120 mm |
||
 |
WH 10 CNC |
242020 | TOS Varnsdorf | 1986 | Řídící systém Heidenhain: TNC 410 Pracovní průměr vřetena: 100 mm Pojezd osy X: 1250 mm Pojezd osy Y: 1120 mm Otáčky vřetene: 16 - 1250 /min. Chlazení středem: ne |
|
 |
FRAL 70C16 |
241059 | Colgar International S.r.l. | 1989 | Řídící systém ECS: Pracovní průměr vřetena: 160 mm Pojezd osy X: 15500 mm Pojezd osy Y: 1000 mm Otáčky vřetene: 0 - 1500 /min. Výsuv vřetene (W): 800 mm |
|
 |
WHQ 105 CNC |
241938 | TOS Varnsdorf | 2009 | Řídící systém Heidenhain: TNC 530 Pracovní průměr vřetena: 105 mm Pojezd osy X: 1800 mm Pojezd osy Y: 1250 mm Otáčky vřetene: 0 - 3300 /min. Chlazení středem: ano |
|
 |
WRF 150 CNC |
241915 | Fermat | 2018 | Řídící systém Heidenhain: TNC 530 Pracovní průměr vřetena: 150 mm Pojezd osy X: 17800 mm Pojezd osy Y: 6000 mm Otáčky vřetene: 10 - 2800 /min. Výsuv vřetene (W): 1000 mm |
|
 |
WH 10 CNC |
241062 | TOS Varnsdorf | Řídící systém Heidenhain: TNC 620 Pracovní průměr vřetena: 100 mm Pojezd osy X: 1250 mm Pojezd osy Y: 1030 mm Otáčky vřetene: 16 - 2500 /min. Chlazení středem: ne |
||
 |
BO 110 |
241996 | KNUTH Werkzeugmaschinen GmbH | 2013 | Pracovní průměr vřetena: 110 mm Pojezd osy X: 900 mm Pojezd osy Y: 900 mm Otáčky vřetene: 8 - 1000 /min. Chlazení středem: ne Výsuv vřetene (W): 600 mm |
|
 |
CFB 110 |
241569 | UNION | 2000 | Řídící systém Heidenhain: TNC 426 Pracovní průměr vřetena: 110 mm Pojezd osy X: 2000 mm Pojezd osy Y: 1250 mm Otáčky vřetene: 5 - 1400 /min. Chlazení středem: ano |
|
 |

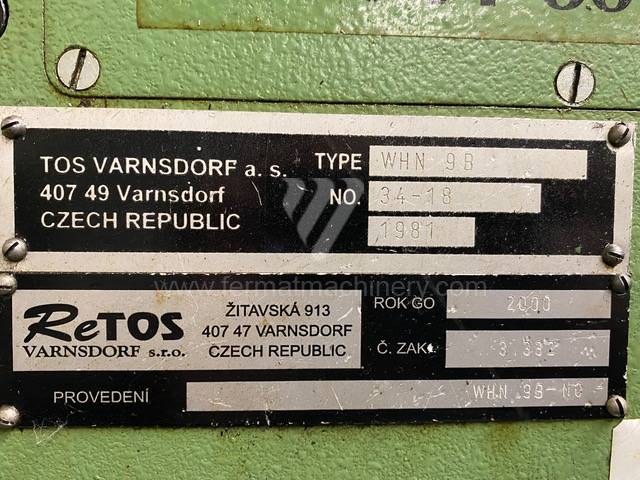

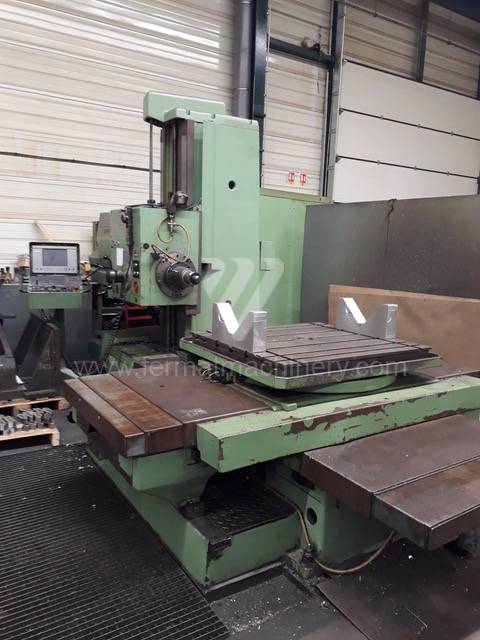

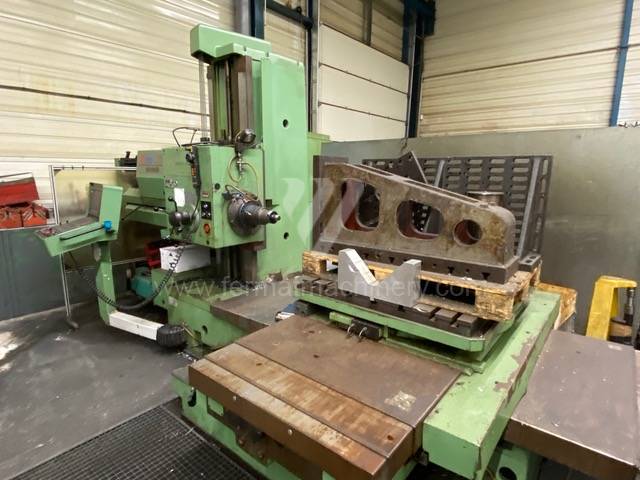

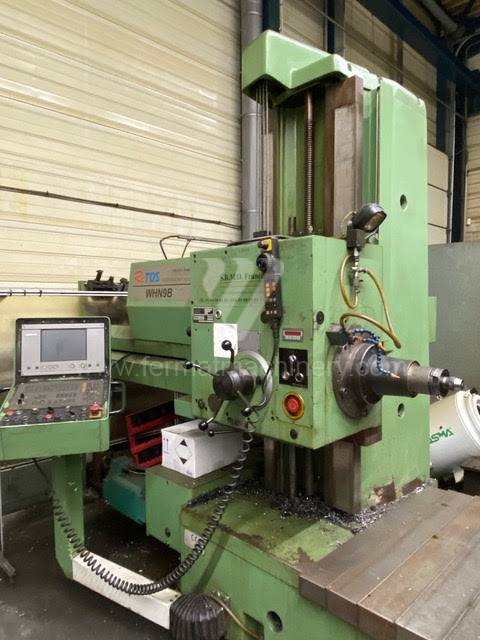

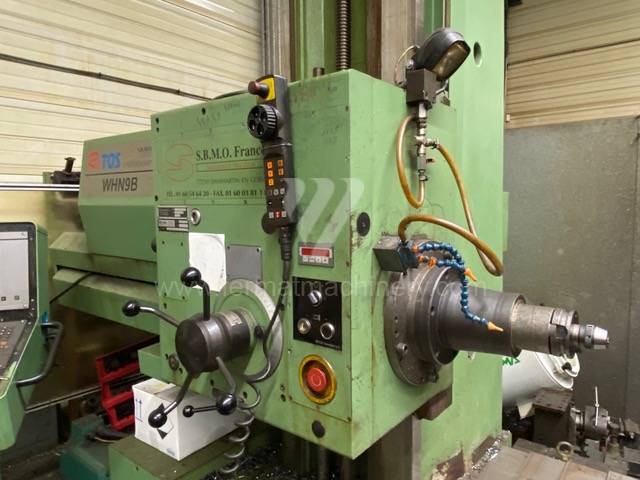

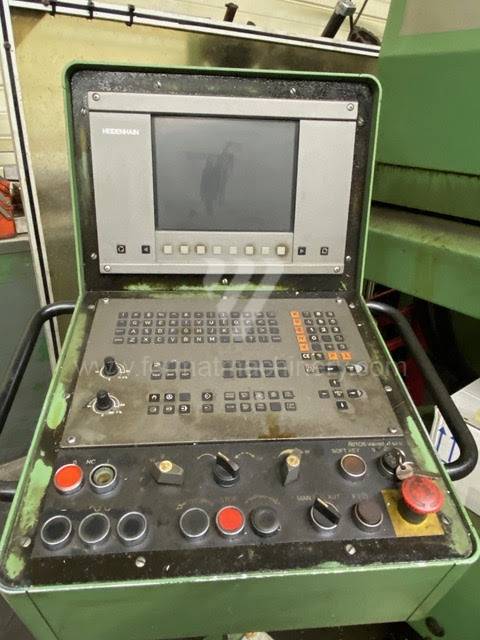

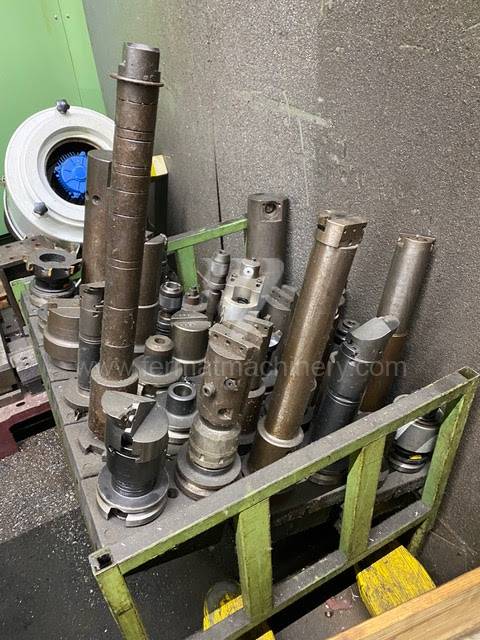

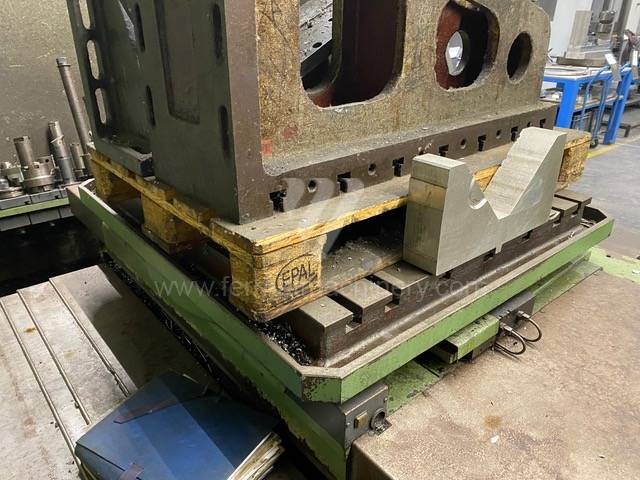

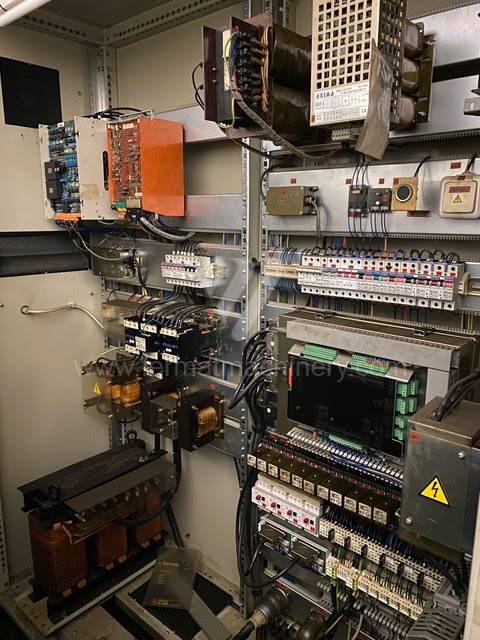

WHN 9 B CNC |
241127 | TOS Varnsdorf | 1975 | Řídící systém Heidenhain: TNC 355 Pracovní průměr vřetena: 90 mm Pojezd osy X: 1250 mm Pojezd osy Y: 900 mm Otáčky vřetene: 0 - 1120 /min. Chlazení středem: ne |
|
 |

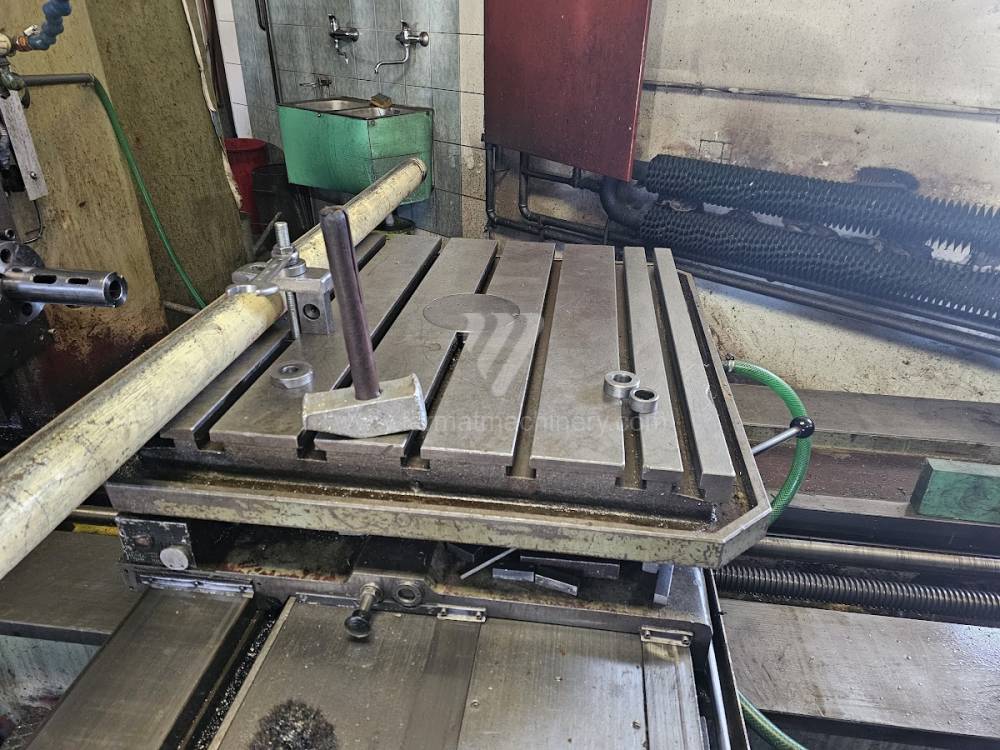

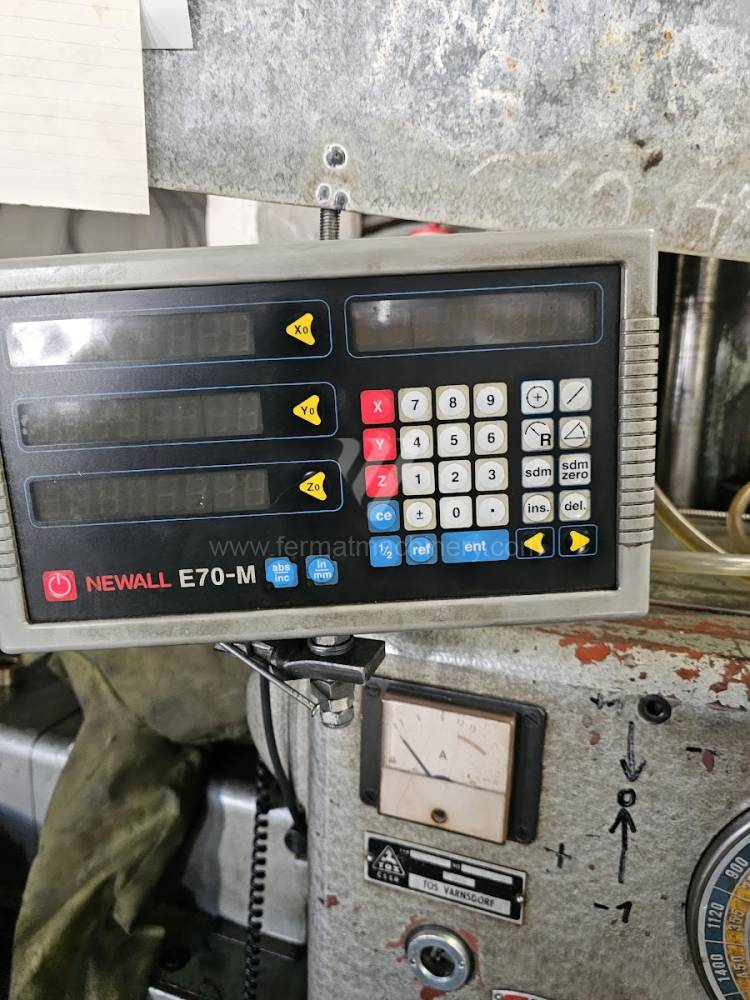

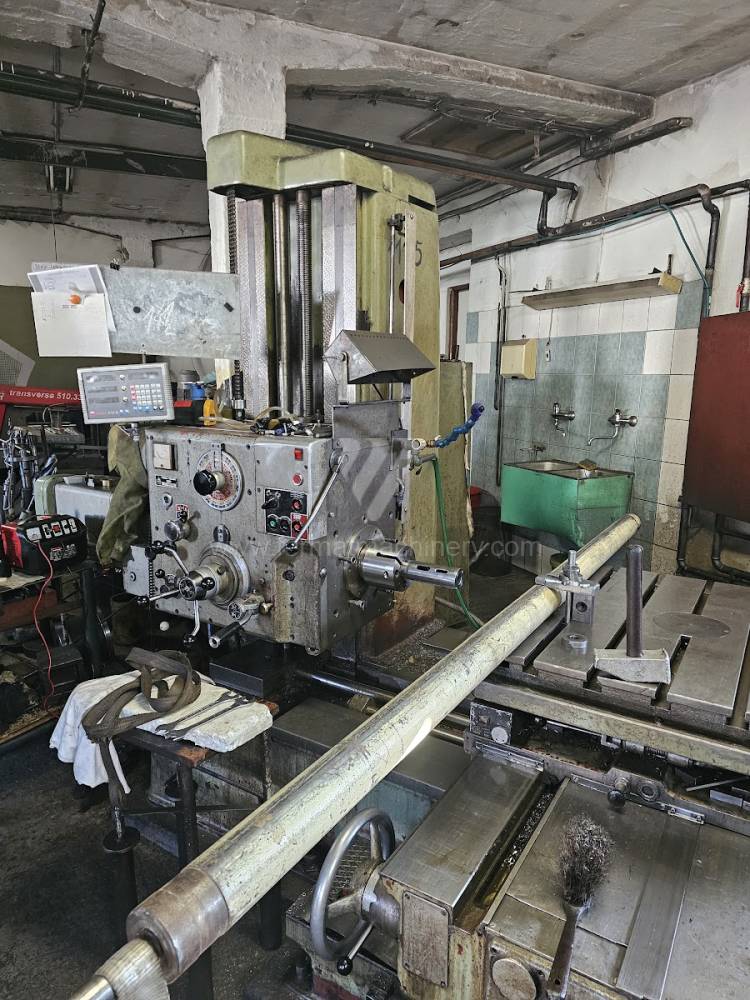

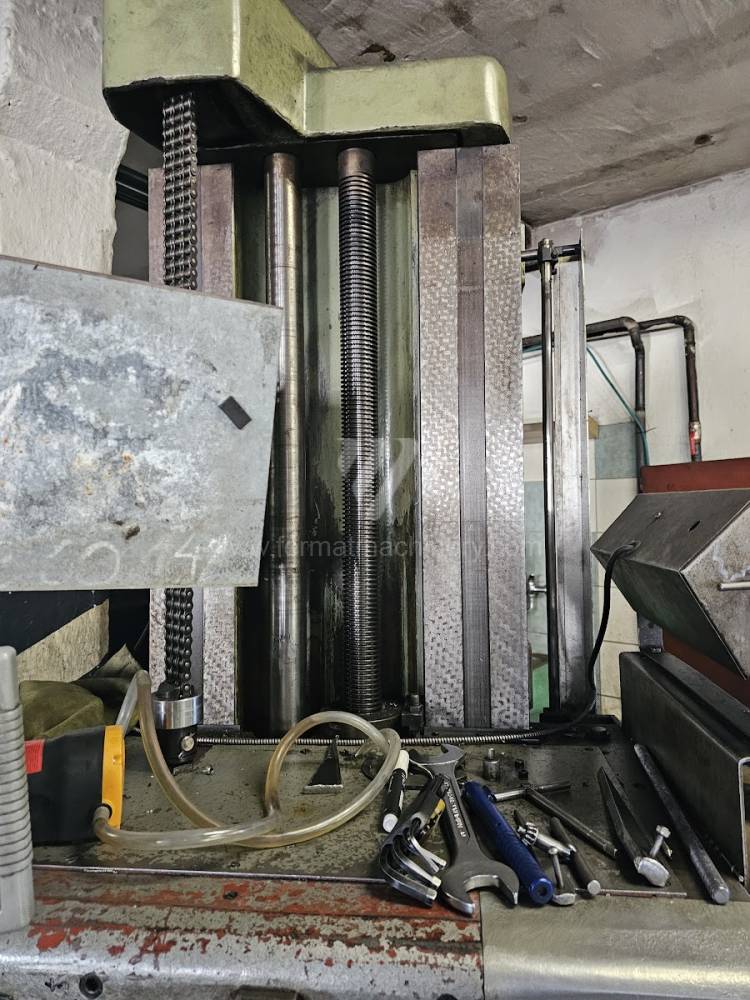

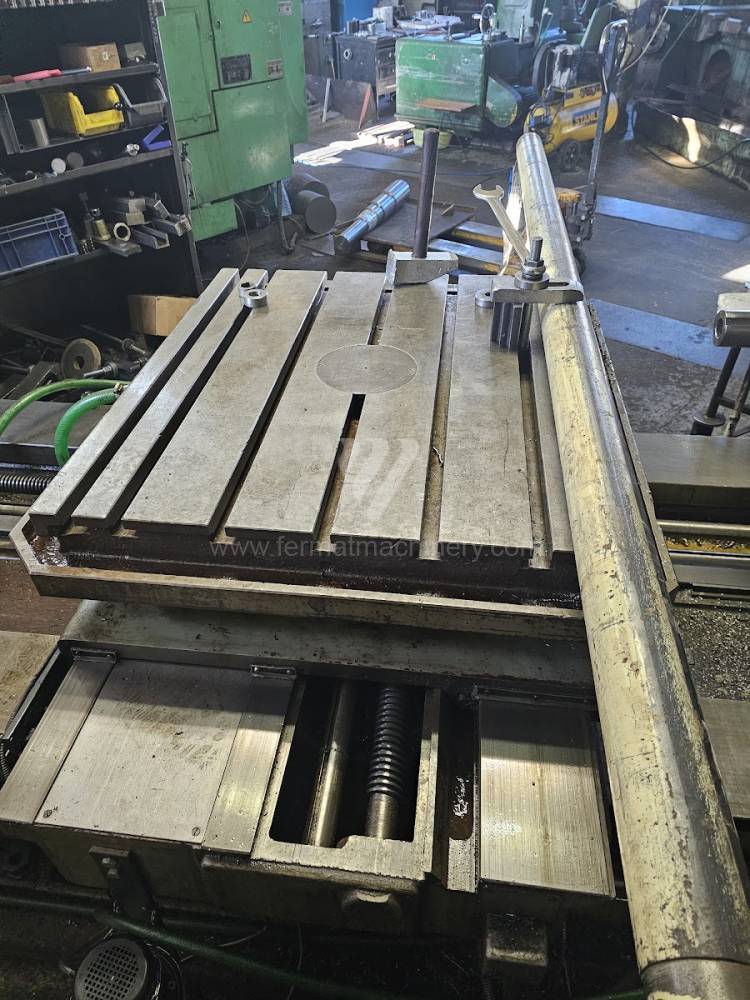

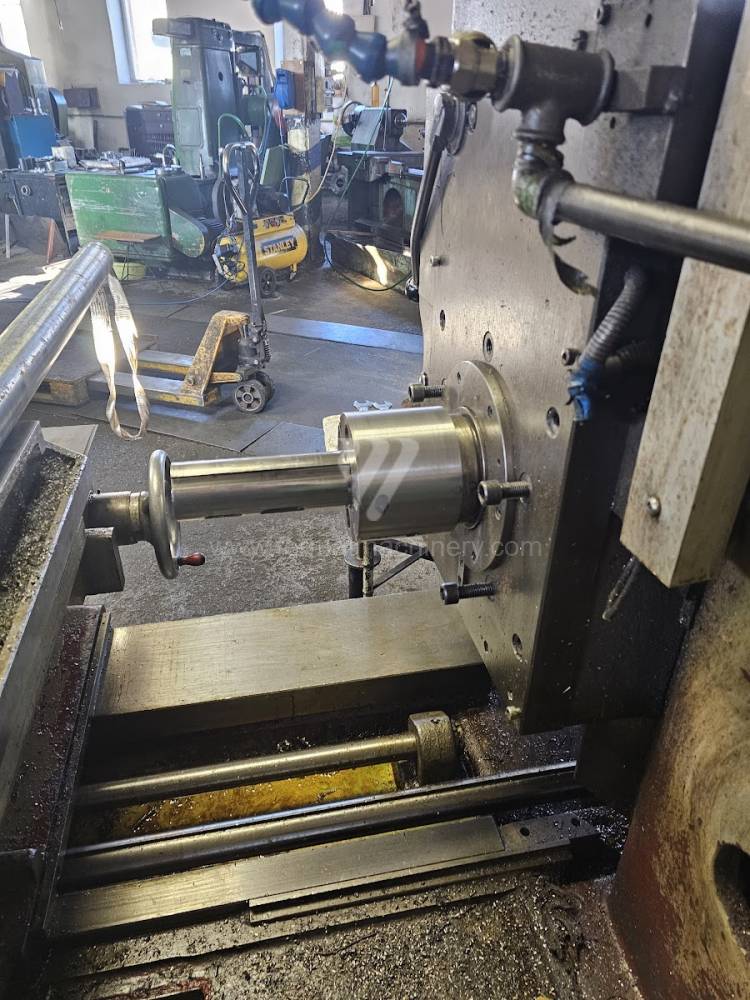

WH 63 |
241286 | TOS Varnsdorf | 1983 | Pracovní průměr vřetena: 63 mm Pojezd osy X: 1000 mm Pojezd osy Y: 710 mm Otáčky vřetene: 18 - 1800 /min. Chlazení středem: ne Výsuv vřetene (W): 560 mm |
|
 |
WH 10 NC |
221269 | TOS Varnsdorf | Pracovní průměr vřetena: 100 mm Pojezd osy X: 1250 mm Pojezd osy Y: 900 mm Otáčky vřetene: 16 - 1250 /min. Chlazení středem: ne Výsuv vřetene (W): 630 mm |
||
 |
W 75 |
241128 | TOS Varnsdorf | 1984 | Pracovní průměr vřetena: 75 mm Pojezd osy X: 1250 mm Pojezd vřeteníku po stojanu (Y): 900 mm Pojezd osy Z: 1000 mm Rozměry stolu: 950x950 mm Výsuv vřetene (W): 560 mm |
|
 |

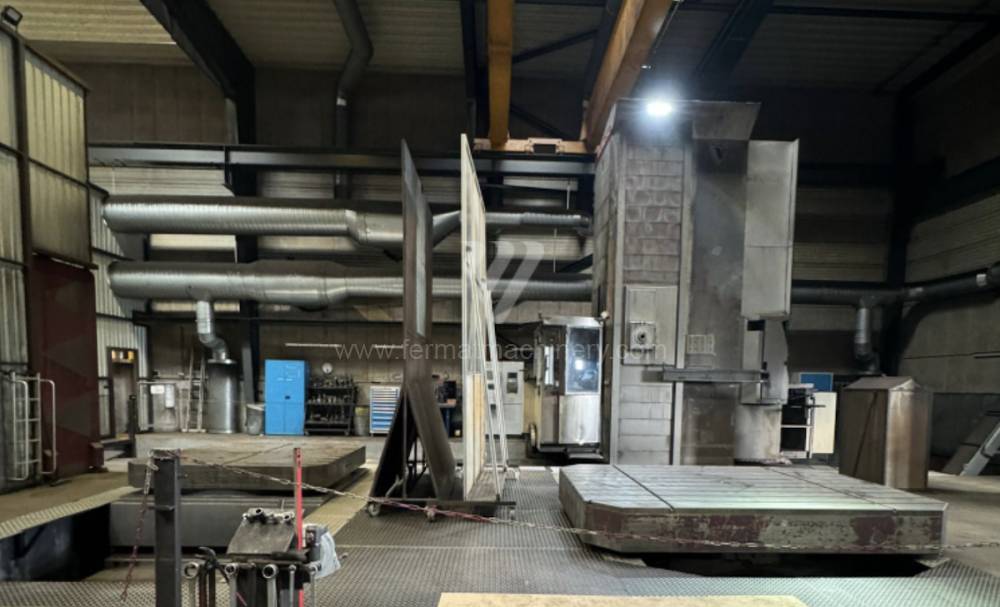

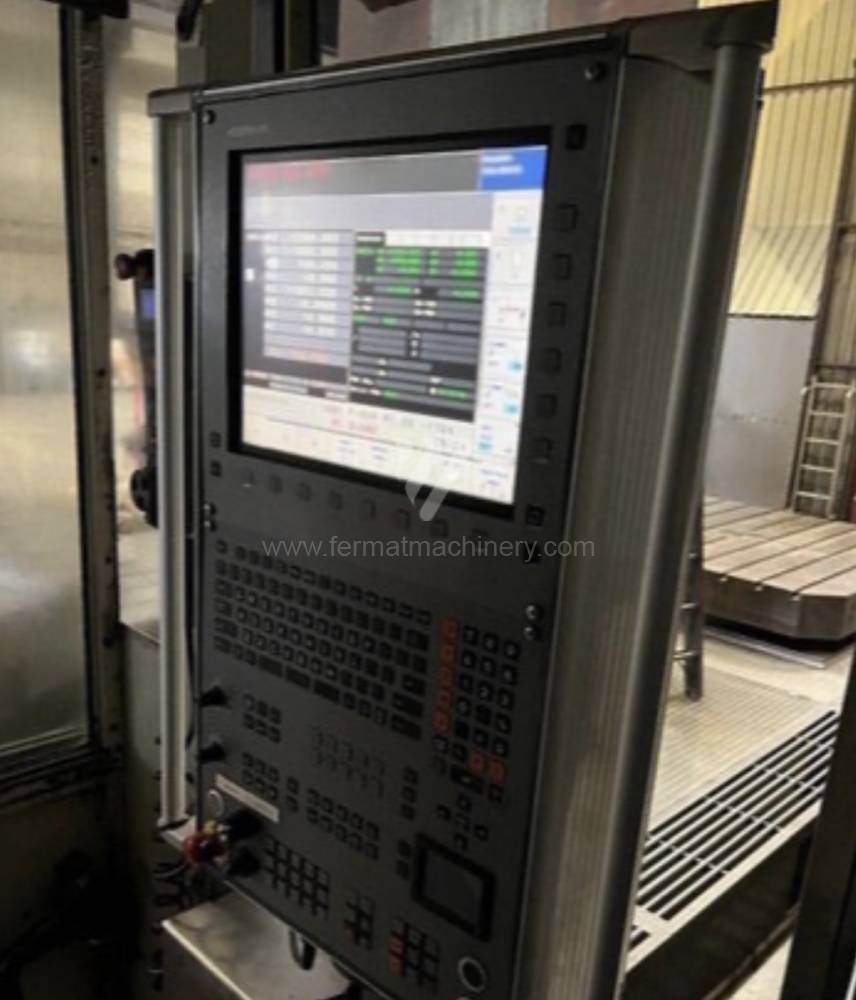

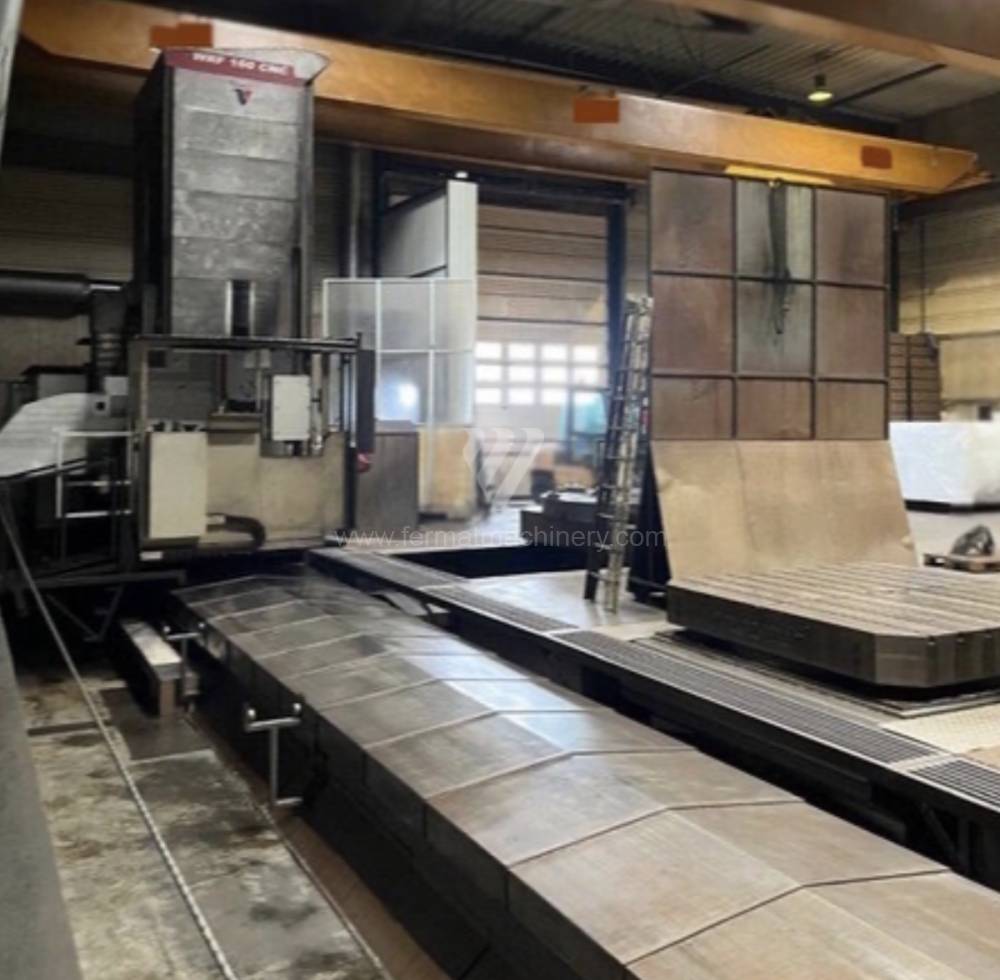

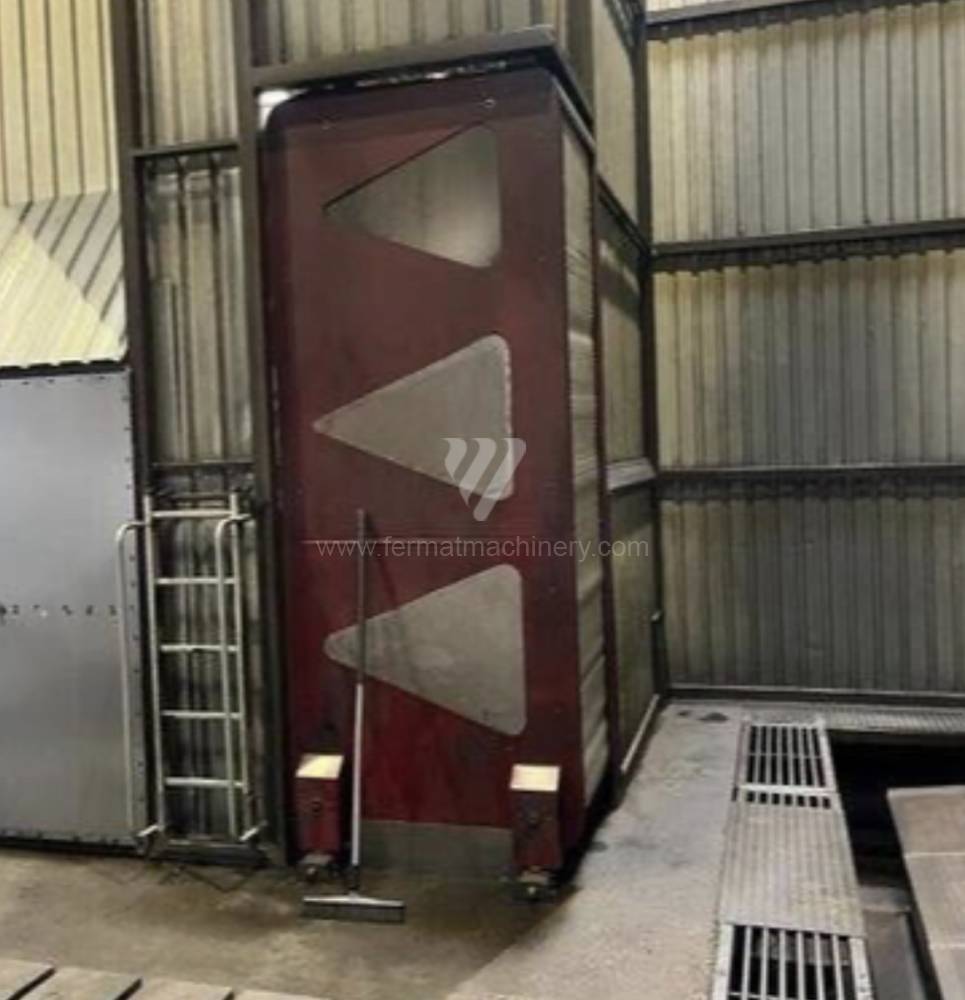

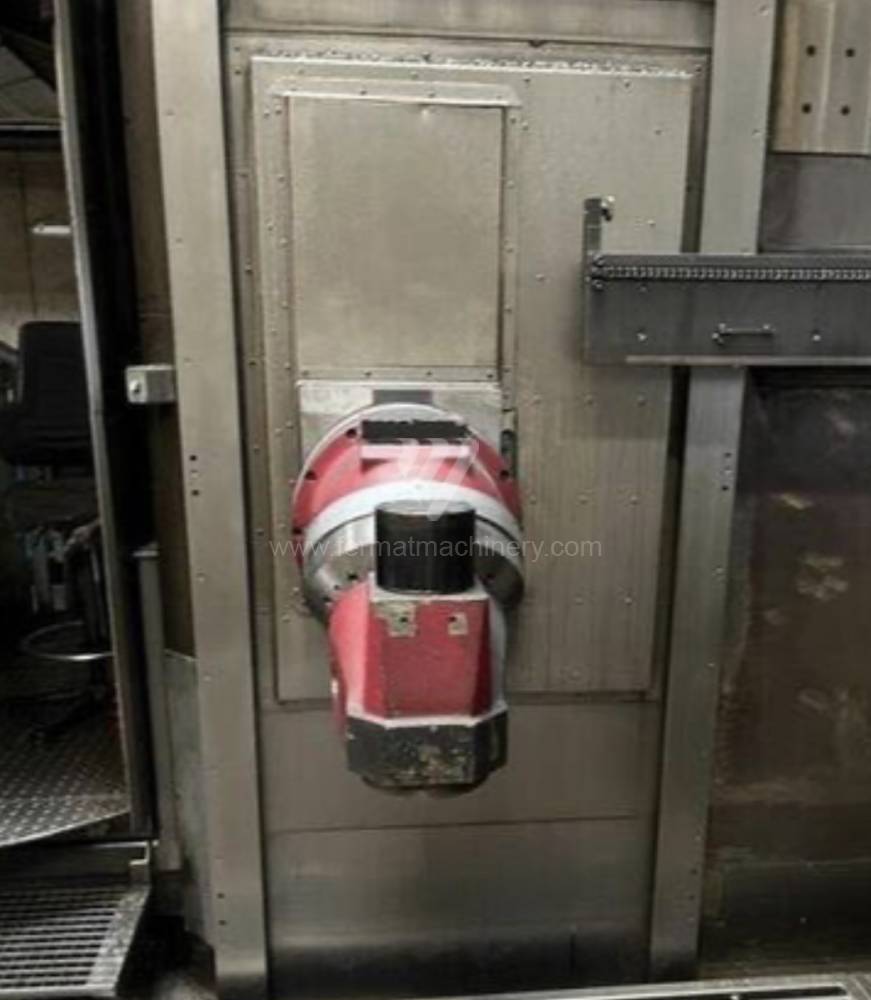

WRF 160 |
241555 | Fermat | 2013 | Řídící systém Heidenhain: TNC 530 Pracovní průměr vřetena: 160 mm Pojezd osy X: 8900 mm Pojezd osy Y: 7300 mm Otáčky vřetene: 0 - 2600 /min. Výsuv vřetene (W): 1000 mm |
|
 |
W 100 A |
241919 | TOS Varnsdorf | 1988 | Pracovní průměr vřetena: 100 mm Pojezd osy X: 1600 mm Pojezd osy Y: 1120 mm Otáčky vřetene: 0 - 1200 /min. Chlazení středem: ne Výsuv vřetene (W): 900 mm |
|
 |
TK 6511 B |
242010 | Fermat | 2008 | Řídící systém Siemens: Sinumerik 840 D Pracovní průměr vřetena: 110 mm Pojezd osy X: 2000 mm Pojezd osy Y: 1500 mm Otáčky vřetene: 10 - 2000 /min. Chlazení středem: ne |
|
 |
W 100 A |
242005 | TOS Varnsdorf | 1982 | Pracovní průměr vřetena: 100 mm Pojezd osy X: 1600 mm Pojezd osy Y: 1120 mm Otáčky vřetene: 71 - 1120 /min. Chlazení středem: ne Výsuv vřetene (W): 900 mm |
|
 |
RONIN M-60 |
241090 | FPT INDUSTRIE S.p.A. | 2016 | Řídící systém Heidenhain: TNC 640 Pracovní průměr vřetena: mm Pojezd osy X: 6000 mm Pojezd osy Y: 2500 mm Otáčky vřetene: 337 - 5000 /min. Výsuv vřetene (W): mm |
|
 |
IXN2000 |
241206 | CHETO | 2022 | Řídící systém Fagor: CNC 8065 Pracovní průměr vřetena: mm Pojezd osy X: 2000 mm Pojezd osy Y: 1200 mm Otáčky vřetene: 0 - 6000 /min. Chlazení středem: |
|
 |

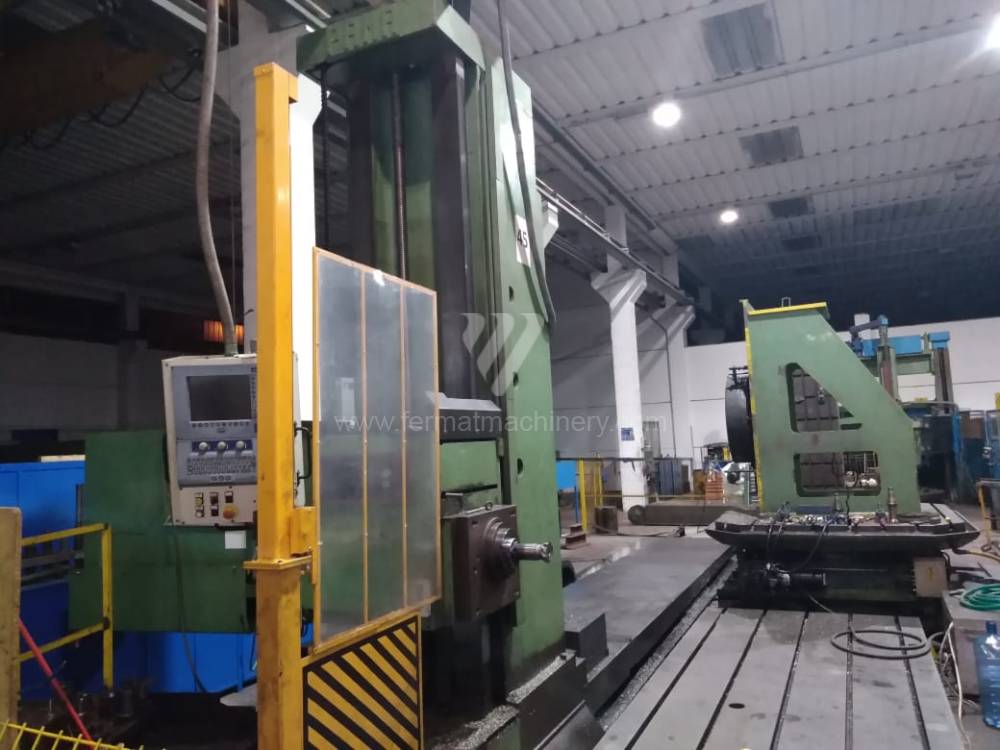

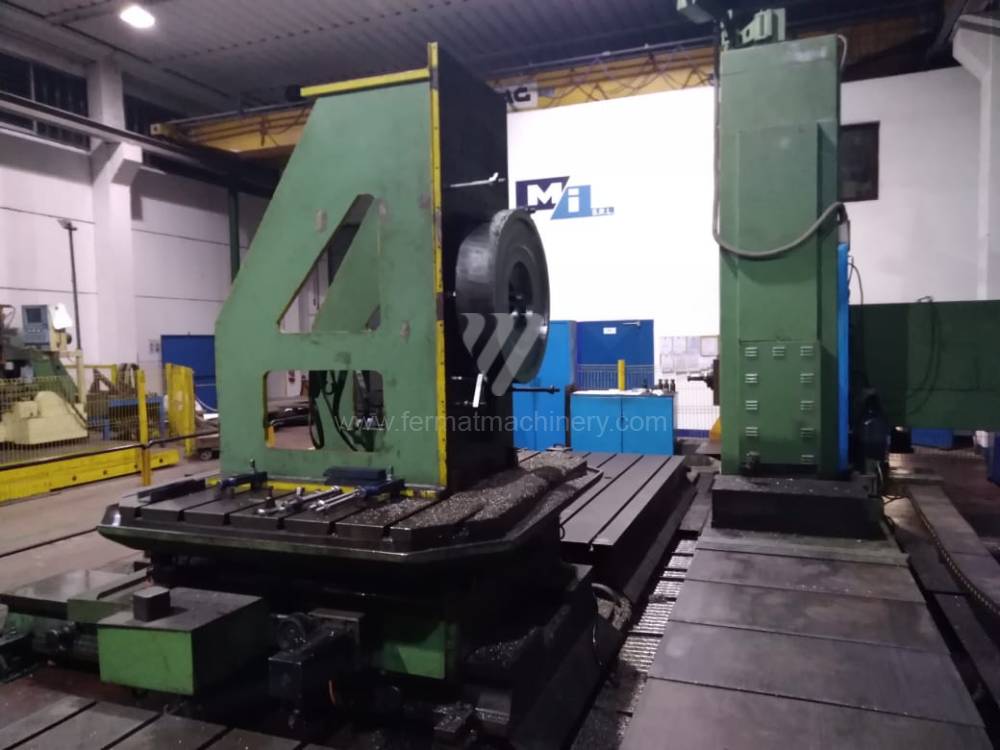

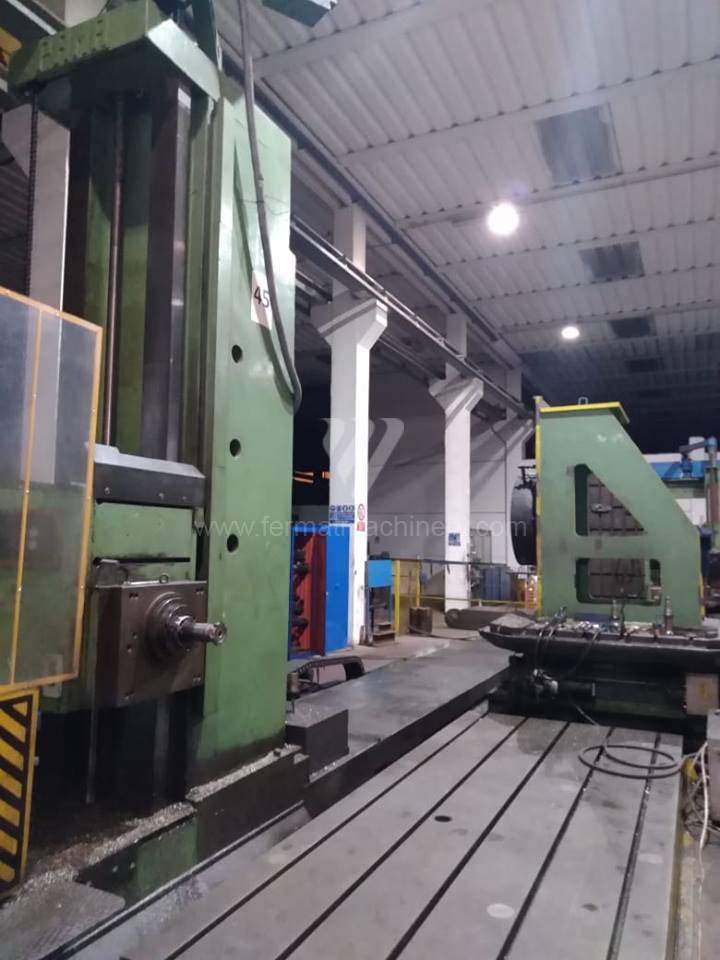

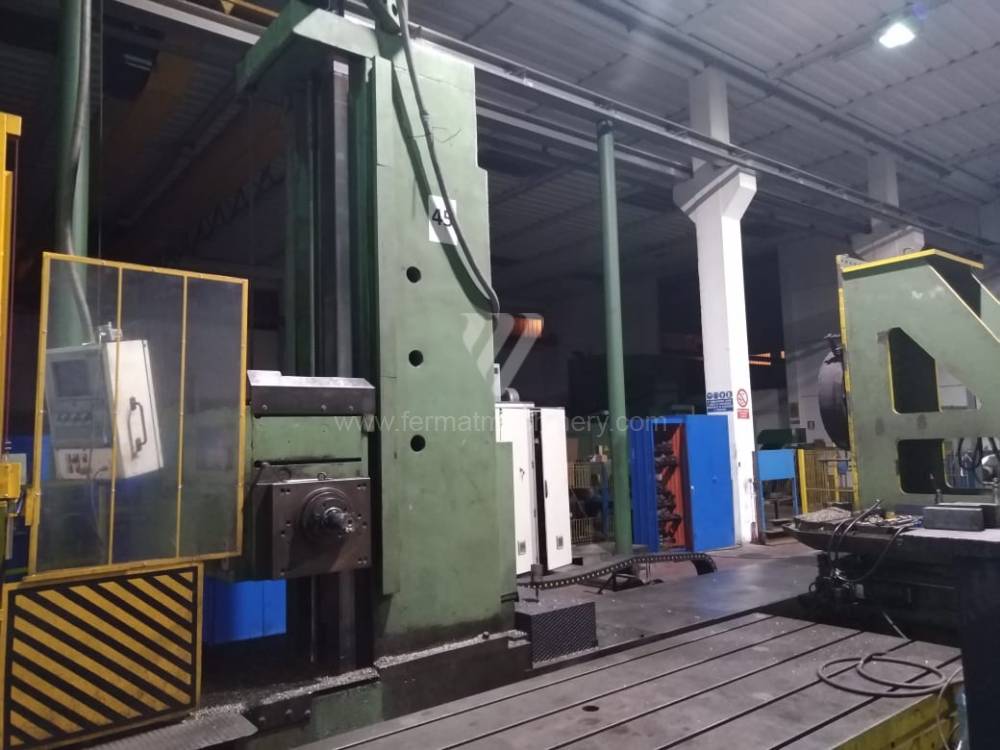

ACC 127-280 |
231965 | PAMA | Řídící systém ECS: Pracovní průměr vřetena: 127 mm Pojezd osy X: 7500 mm Pojezd osy Y: 2500 mm Otáčky vřetene: 0 - 2000 /min. Výsuv vřetene (W): 300 mm |
||
 |
WH 10 CNC |
242011 | TOS Varnsdorf | 1996 | Řídící systém Heidenhain: TNC 407 Pracovní průměr vřetena: 100 mm Pojezd osy X: 1250 mm Pojezd osy Y: 1120 mm Otáčky vřetene: 10 - 1800 /min. Chlazení středem: ne |
|
 |
MRD E 20 |
231373 | ŠKODA MACHINE TOOL a.s. | Upínací plocha otočného stolu: 2000 x 2000 mm Max. zatížení stolu: 20 000 kg Max. pojezd stolu: 1 200 mm Hmotnost zařízení: 9 350 kg |
||
 |
WH 105 CNC |
241570 | TOS Varnsdorf | 2005 | Řídící systém Heidenhain: TNC 530 Pracovní průměr vřetena: 105 mm Pojezd osy X: 1800 mm Pojezd osy Y: 1250 mm Otáčky vřetene: 0 - 3300 /min. Chlazení středem: ano |

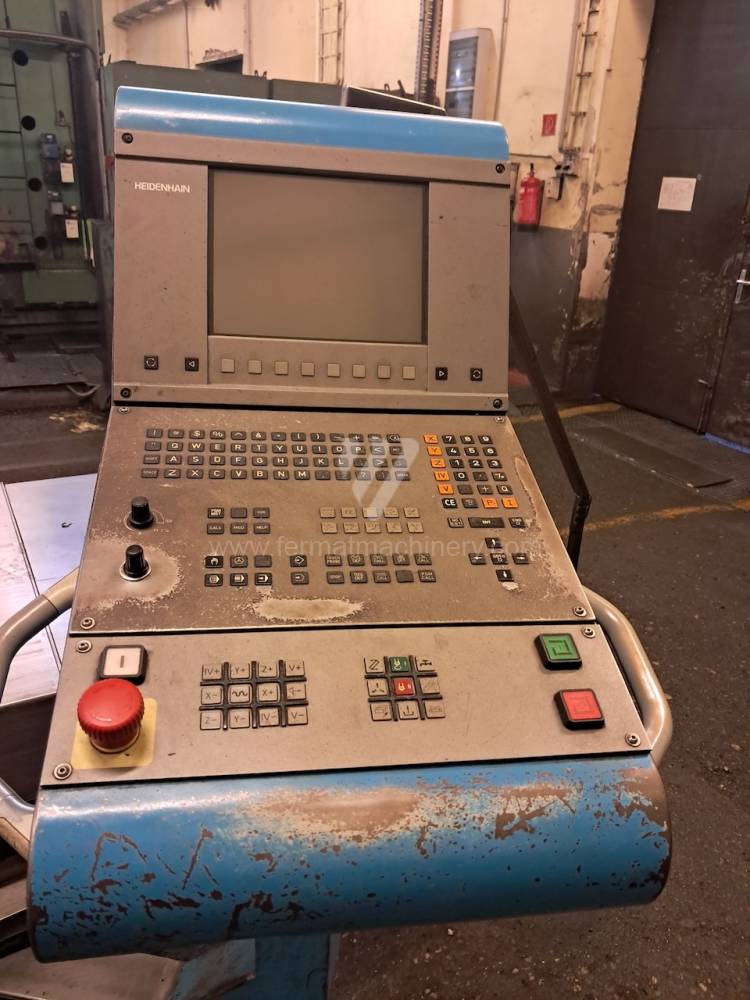

Horizontální (vodorovné) vyvrtávačky jsou univerzální stroje používající se k obrábění složitých výrobků. Využívají se pro kusovou i malosériovou výrobu. Na jedno upnutí obrobku je možno provádět operace až z pěti stran, a to buď současně nebo postupně. Pro horizontální vyvrtávačky je k dispozici velké množství příslušenství běžného i speciálního. To činí z vyvrtávaček stroje vhodné nejen pro vyvrtávání, ale i pro vrtání, soustružení, frézování, vystružování, zahlubování apod.
Horizontální vyvrtávačky dělíme na stolové, křížové, deskové a souřadnicové, dále také podle typu řízení na konvenční a CNC řízené.
Stolové vyvrtávačky

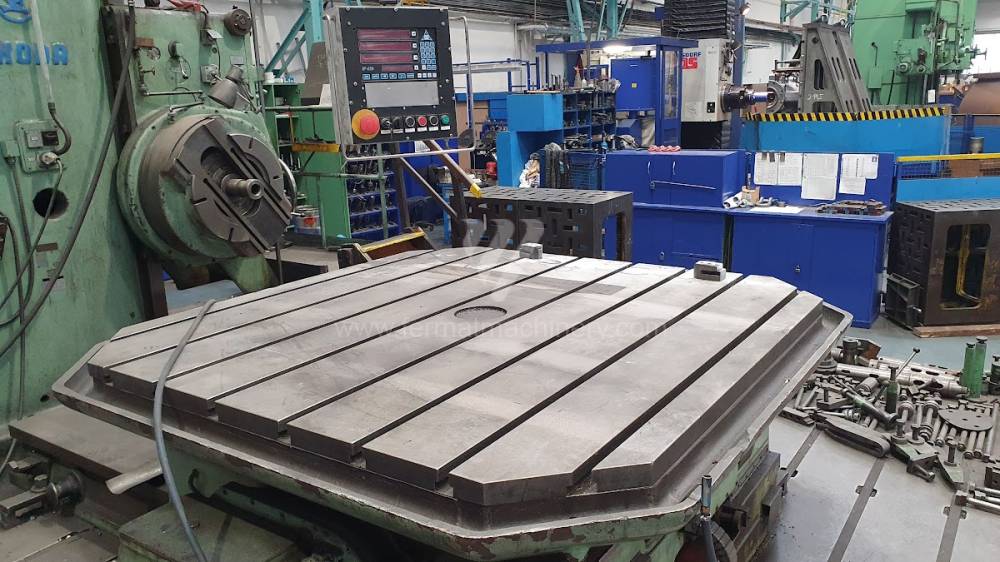

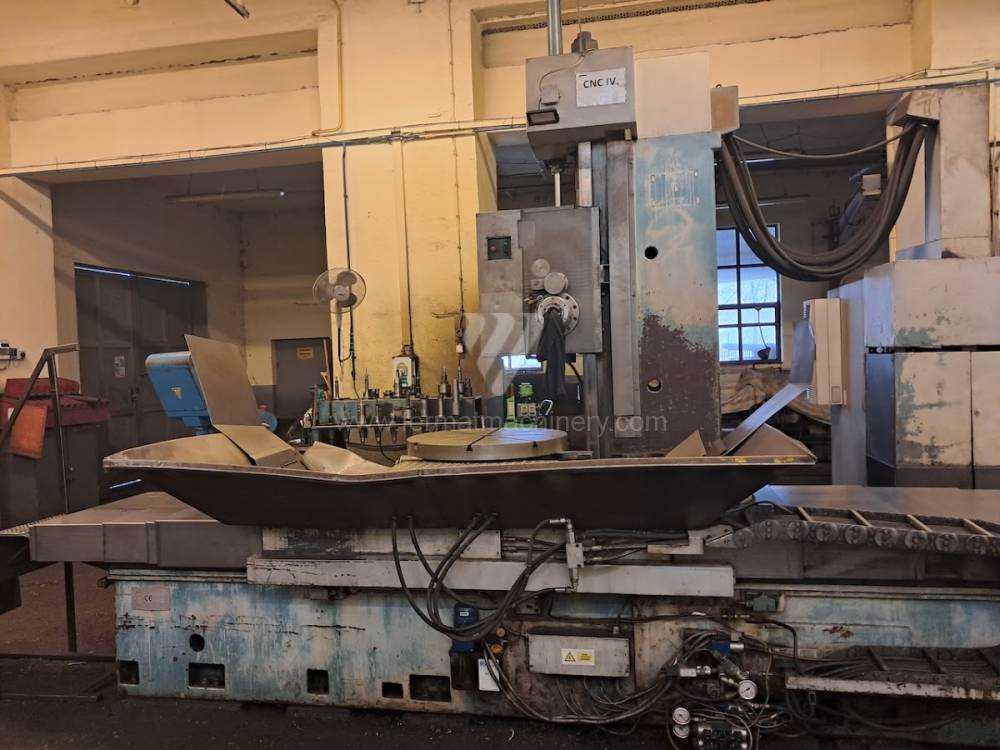

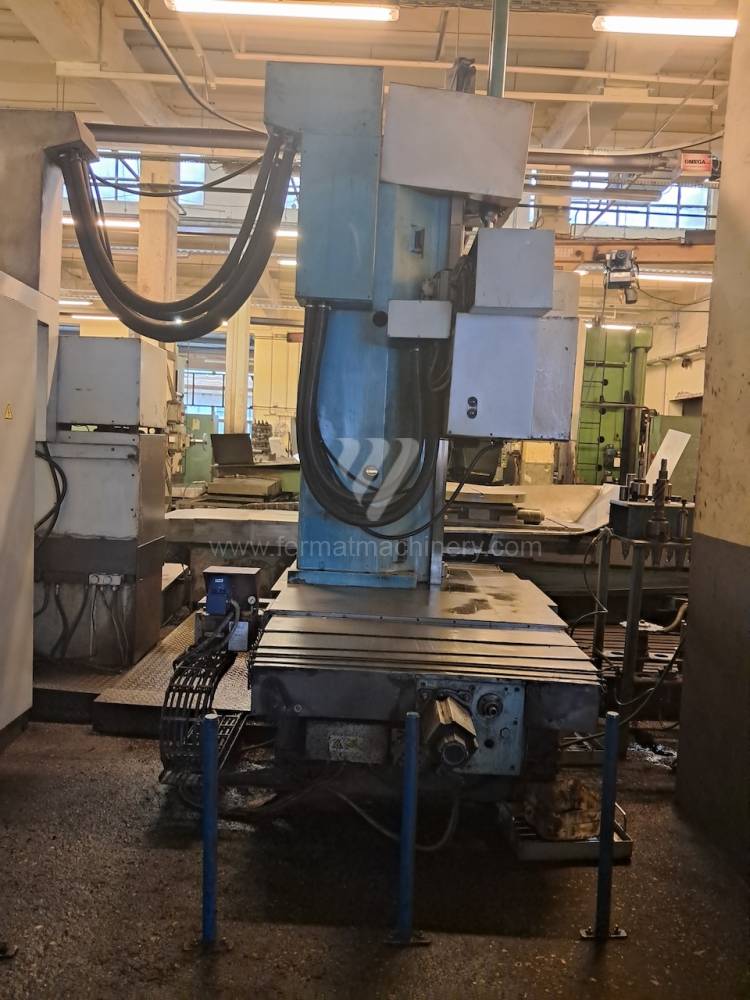

Stolové vyvrtávačky jsou vybaveny pojízdným stolem, který se pohybuje v jedné nebo dvou osách. Podle toho dále dělíme vyvrtávačky na křížovou konstrukci nebo T-konstrukci. Stůl je obvykle otočný (osa B), což umožňuje obrábět na jedno upnutí čtyři strany obrobku. Pokud je však stroj vybaven úhlovou hlavou (osy A a C) a obrobek nepřesahuje rozměry stroje, lze na jedno upnutí obrábět z pěti stran. Vyvrtávačky se od stolových frézek odlišují zejména výsuvným vřetenem (osa W). Vyšší řady maji navíc často i výsuvný vřeteník (osa V).
Křížová konstrukce
Křížovou konstrukci mají zpravidla kompaktní stroje s nosností stolu do 5 tun, kde se stůl pohybuje ve dvou vzájemně kolmých osách (X,Z). Tyto stroje bývají lehčí a méně náročné na stavbu základu, omezeny jsou však nejen pojezdy, ale i možnostmi stojanu a vřeteníku. Průměr vyvrtávacího vřetena je zde obvykle od 75 do 125 mm.
T-konstrukce
V případě T-konstrukce se jedná o tužší stroje s nosností stolu do 25 tun a delšími posuvy os, přičemž stůl se pohybuje pouze v příčné ose k vřeteni (X), zatímco v podélné ose (Z) směrem ke stolu se pohybuje stojan. Průměr vyvrtávacího vřetena je vzhledem k těžším a objemnějším obrobkům obvykle od 100 do 160 mm.

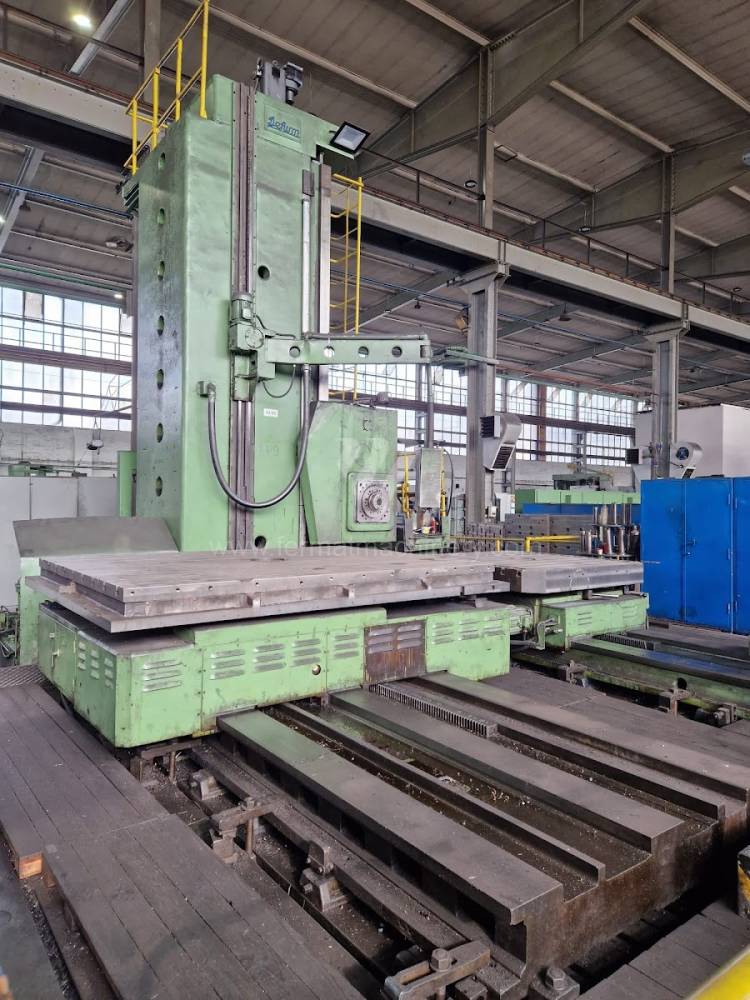

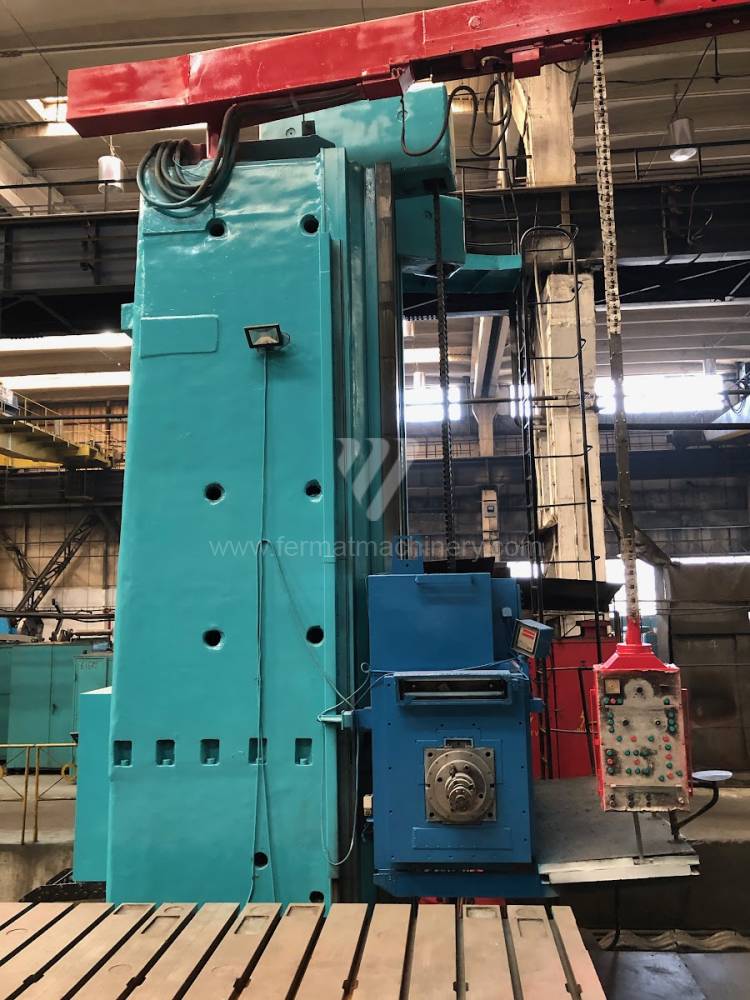

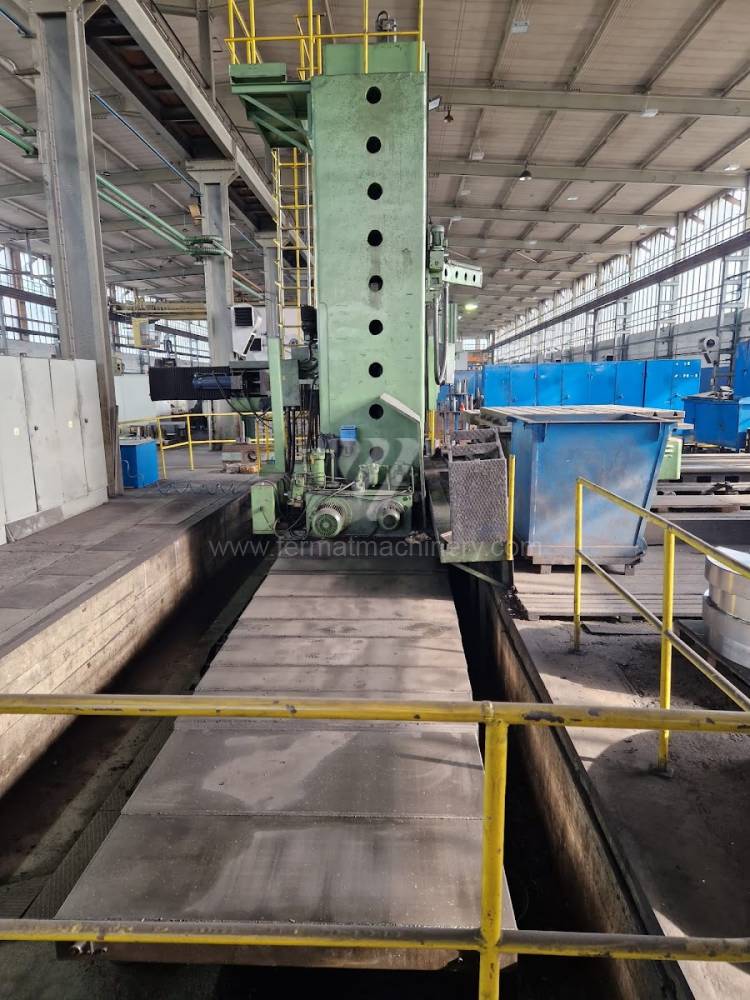

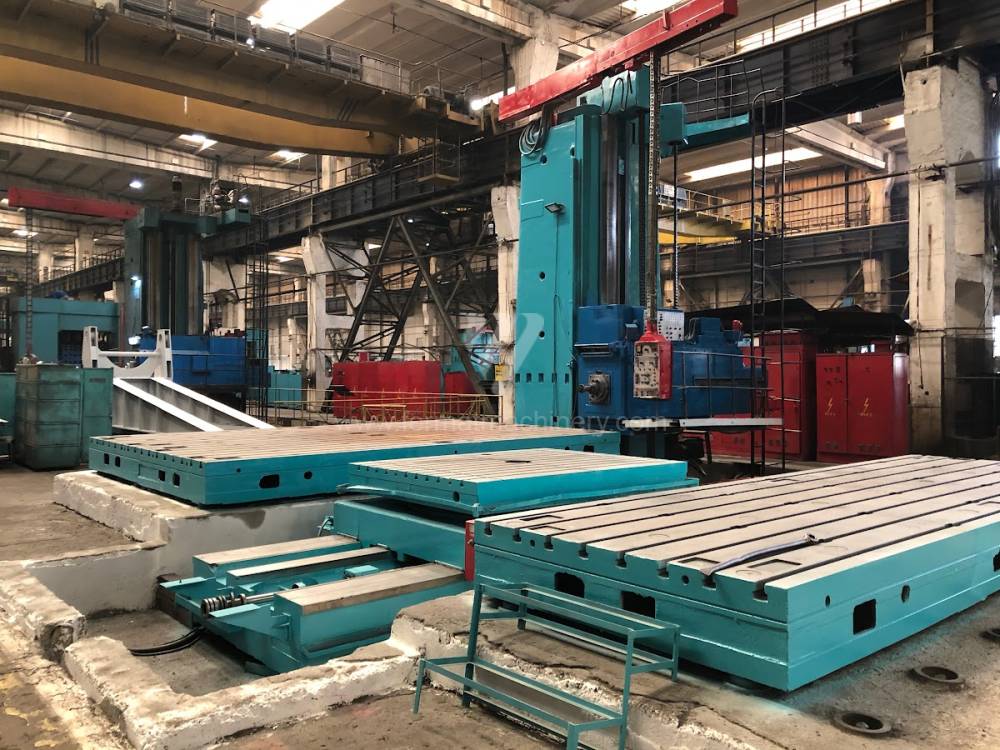

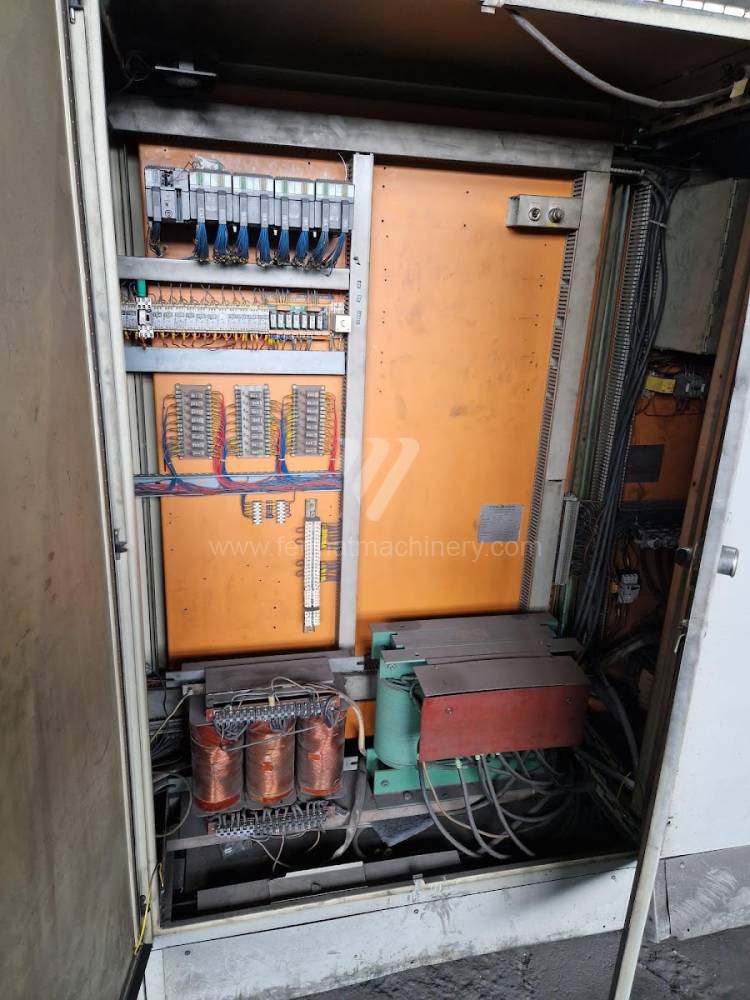

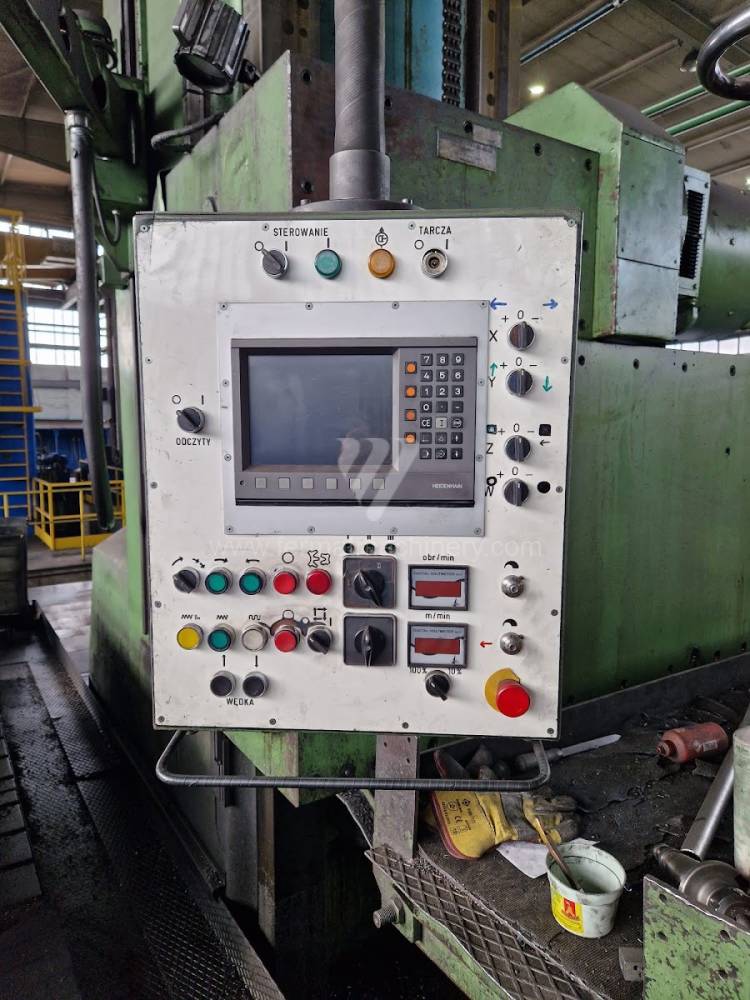

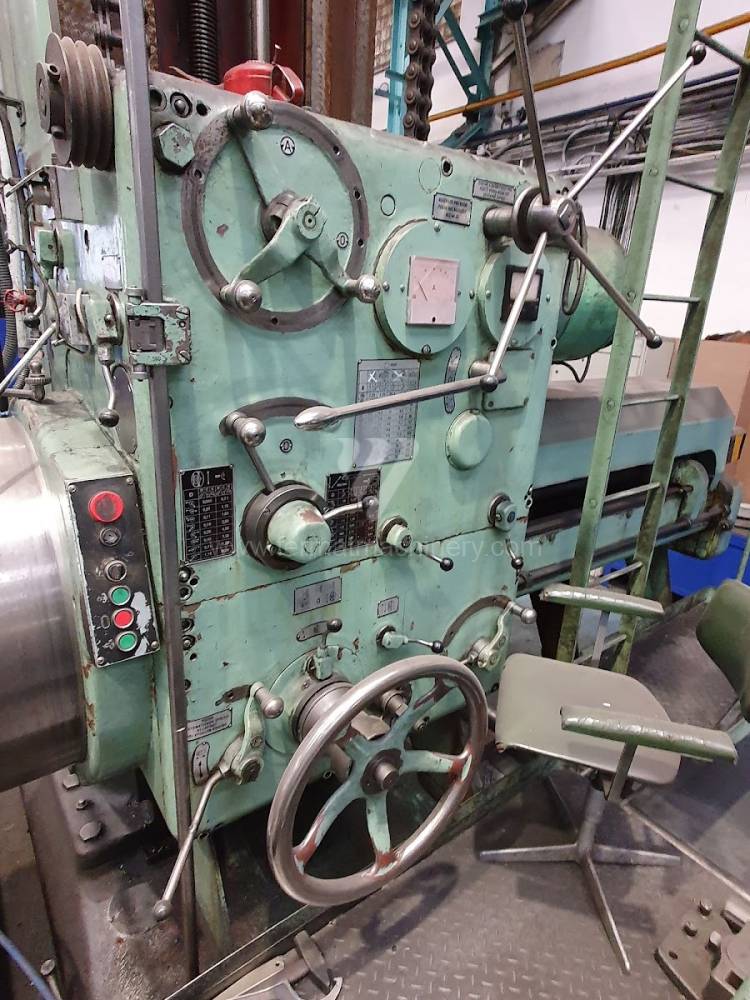

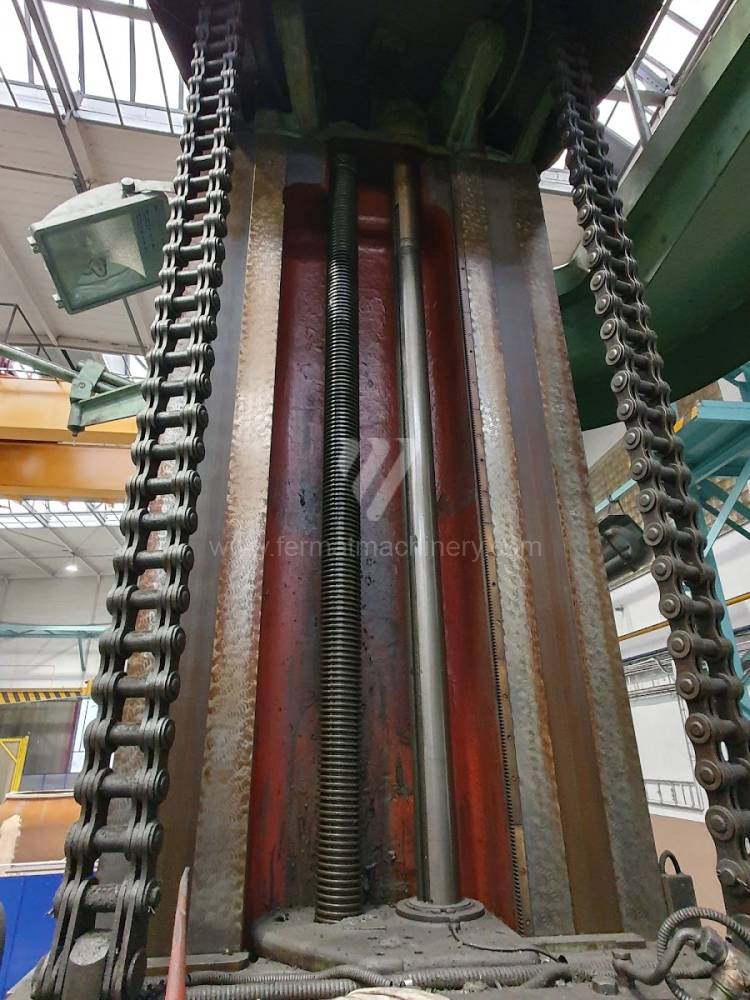

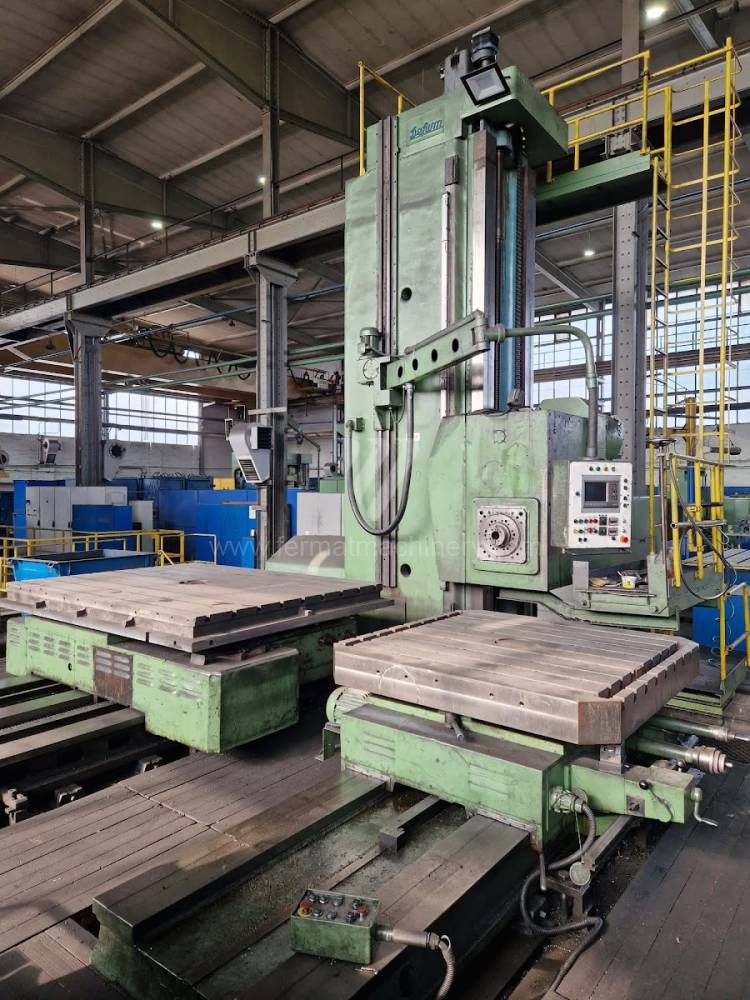

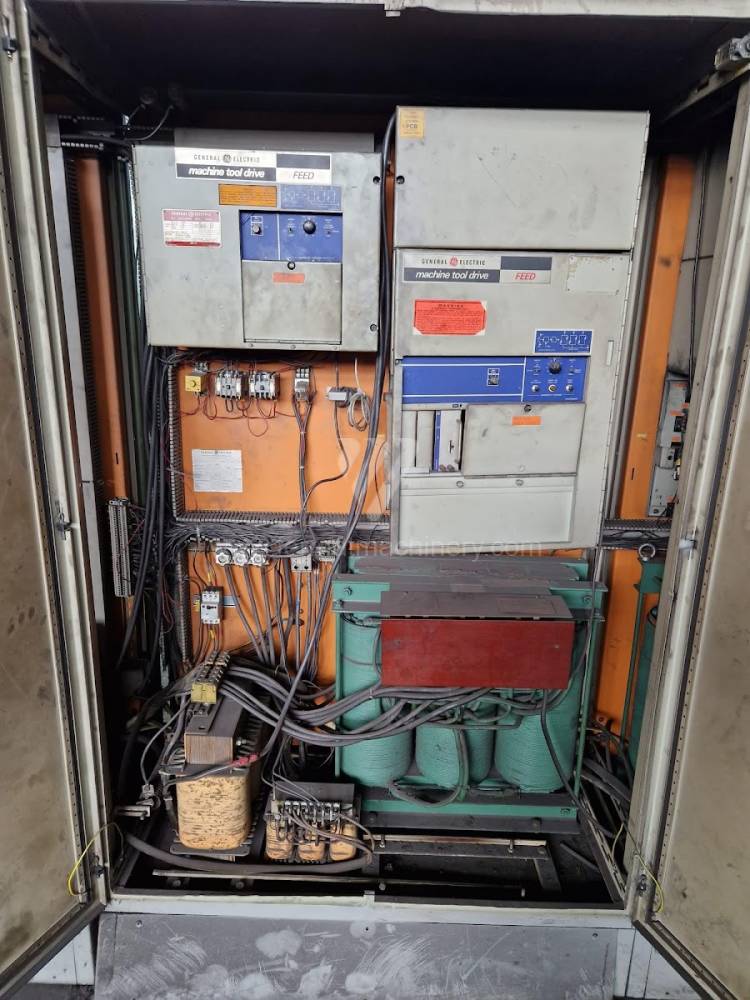

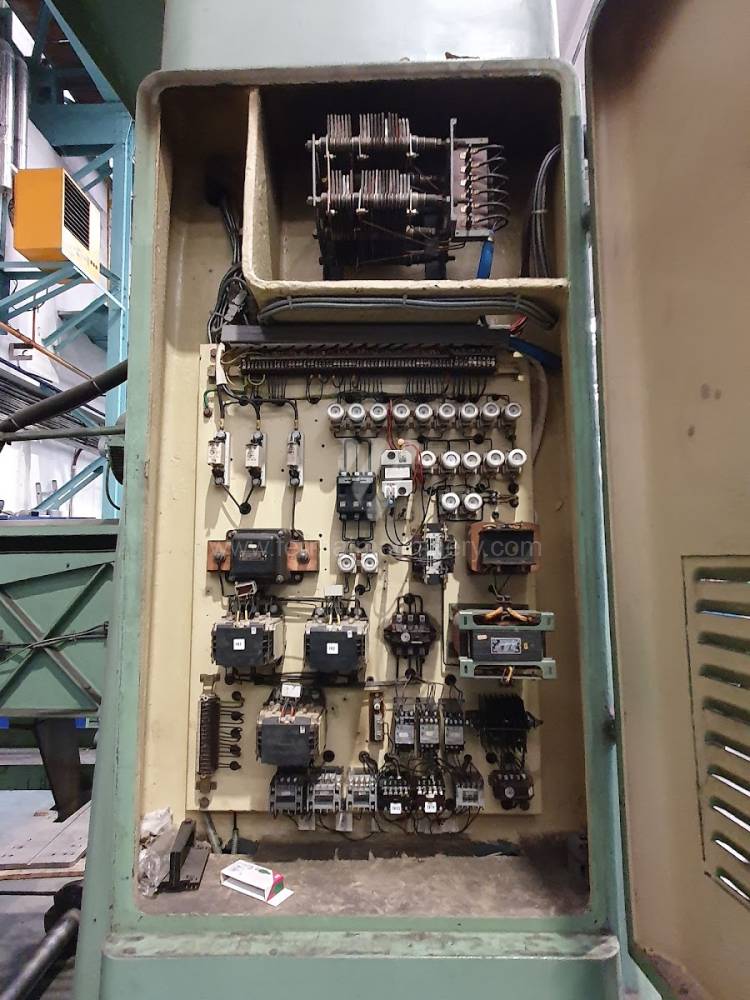

Deskové vyvrtávačky

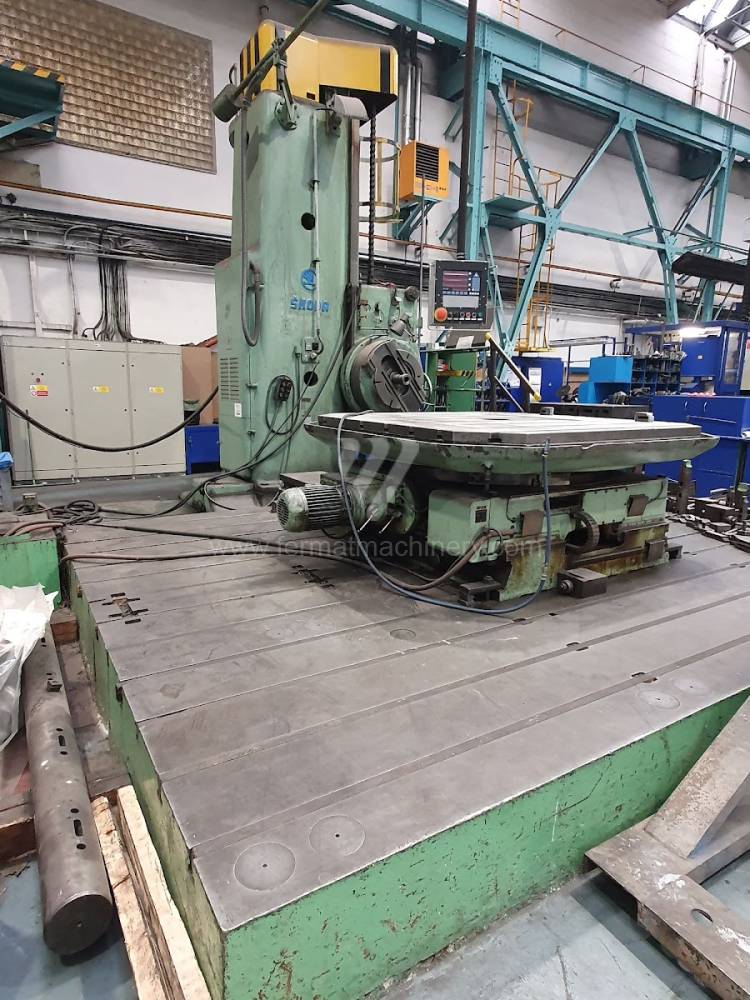

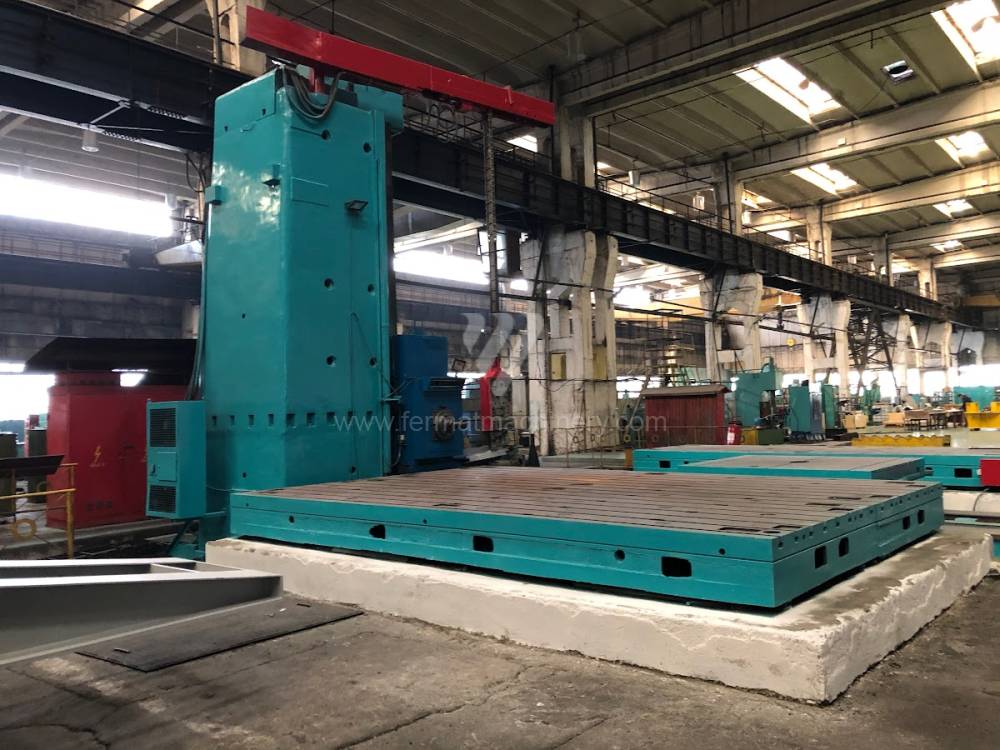

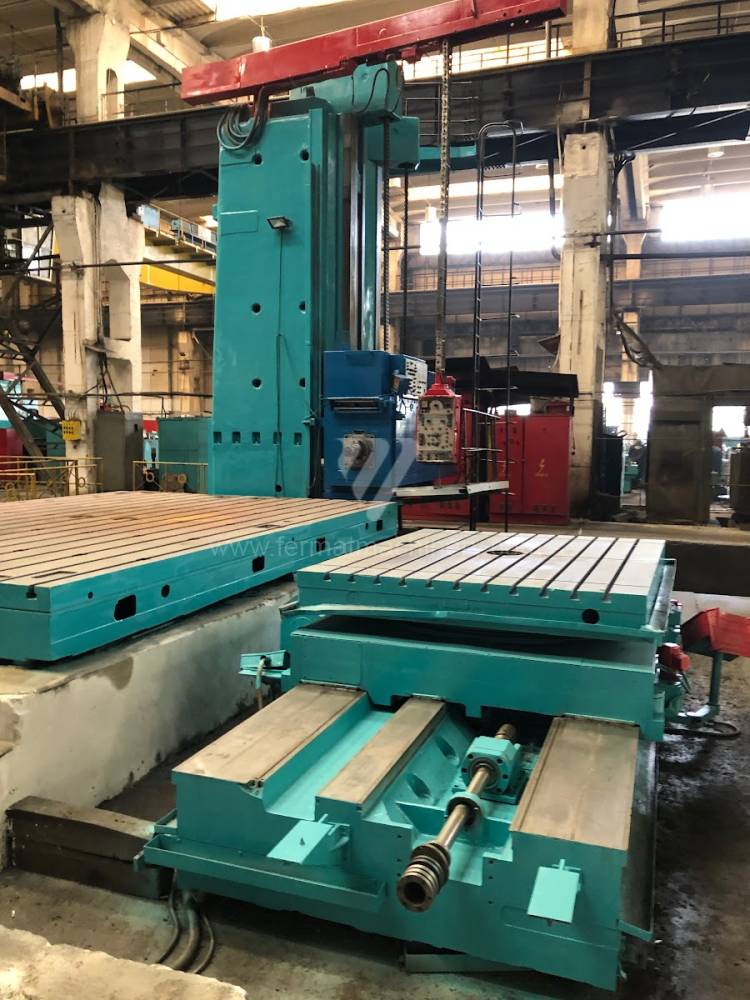

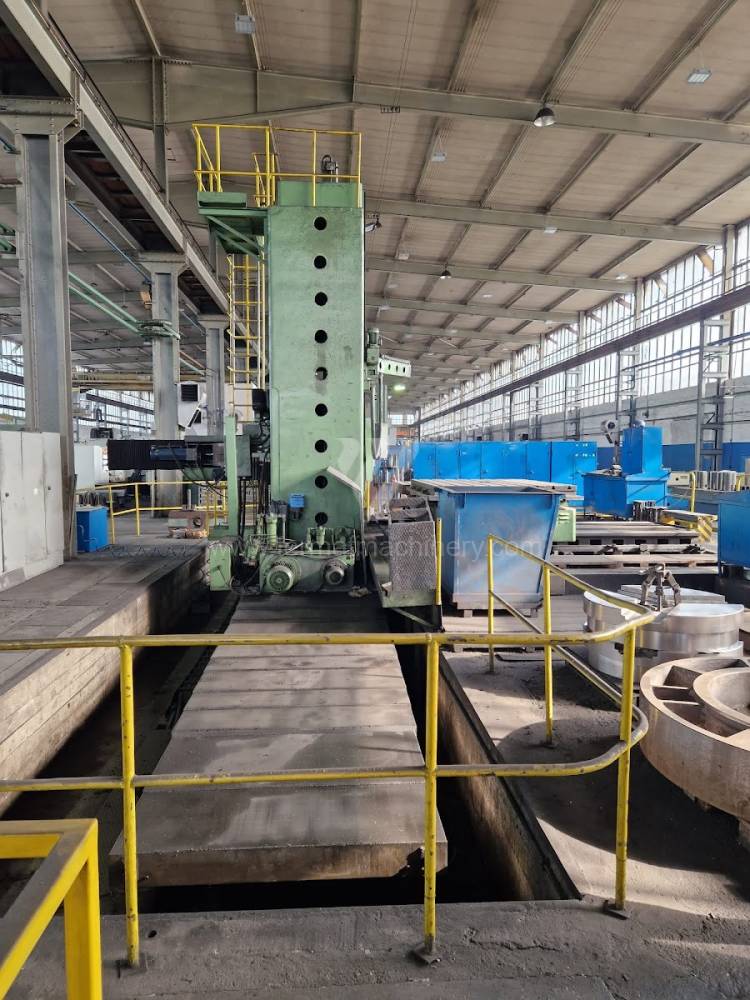

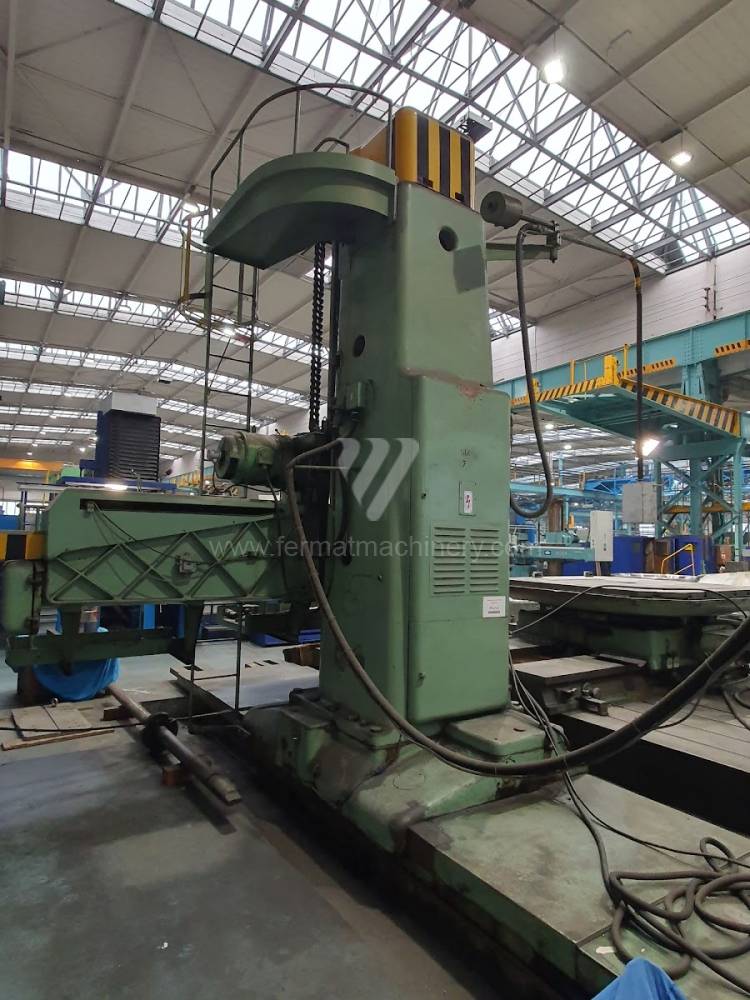

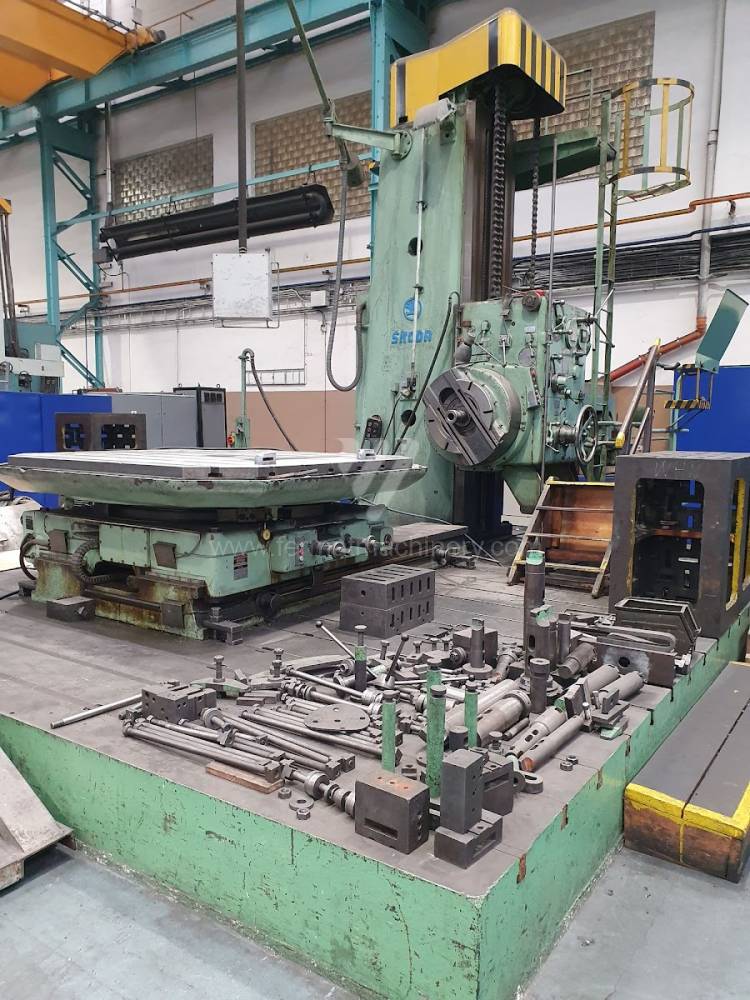

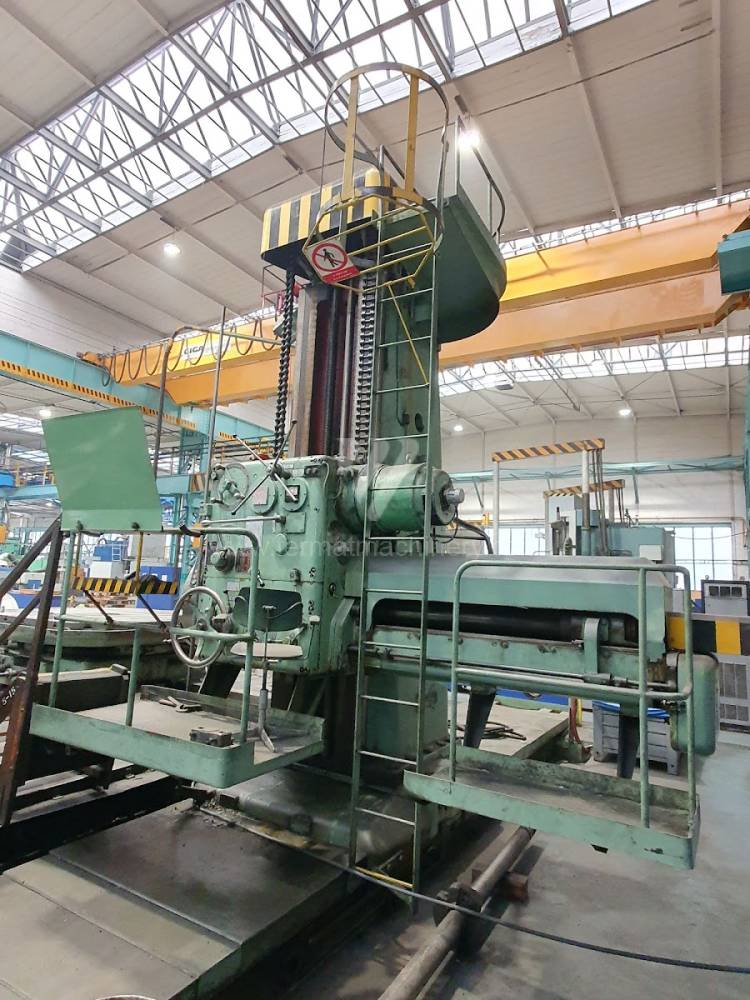

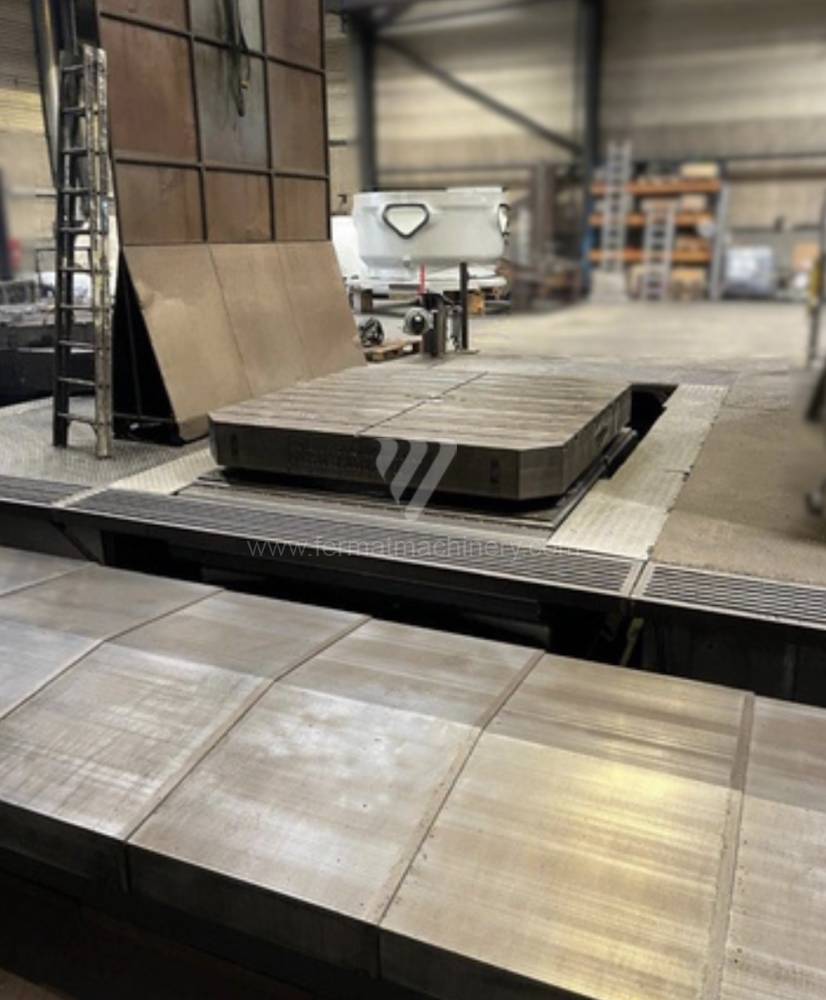

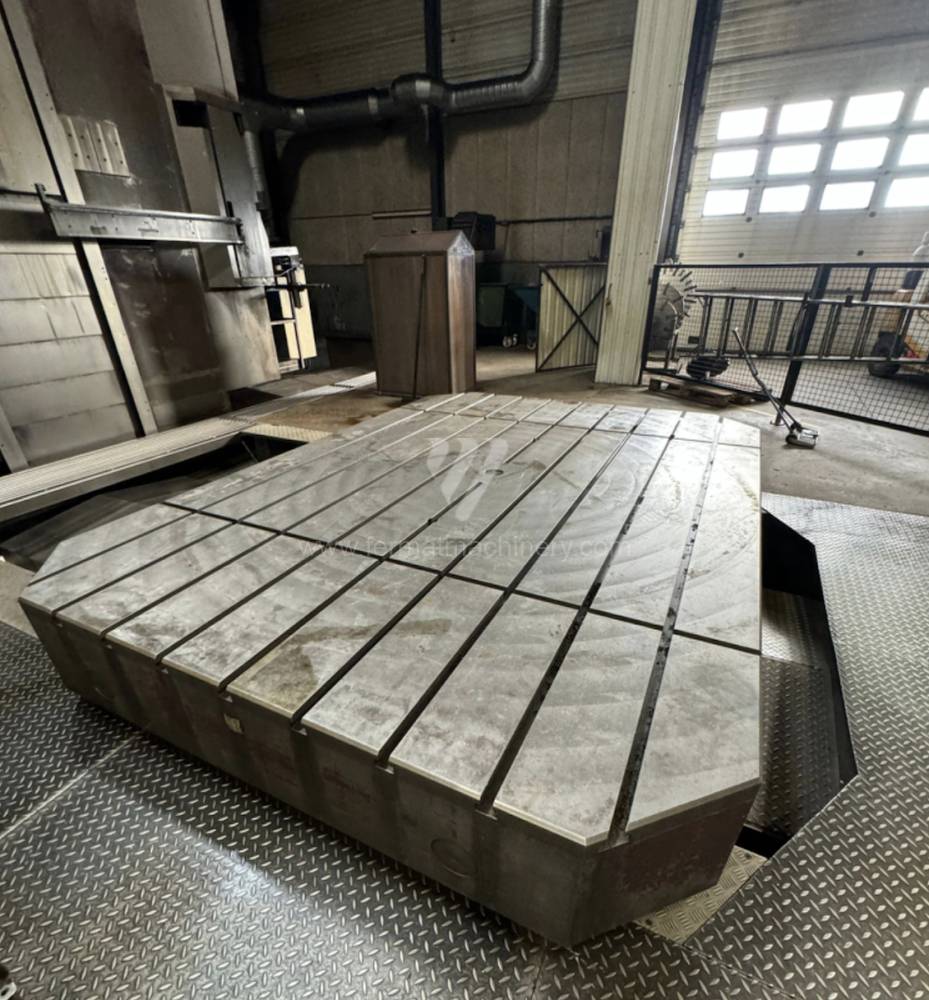

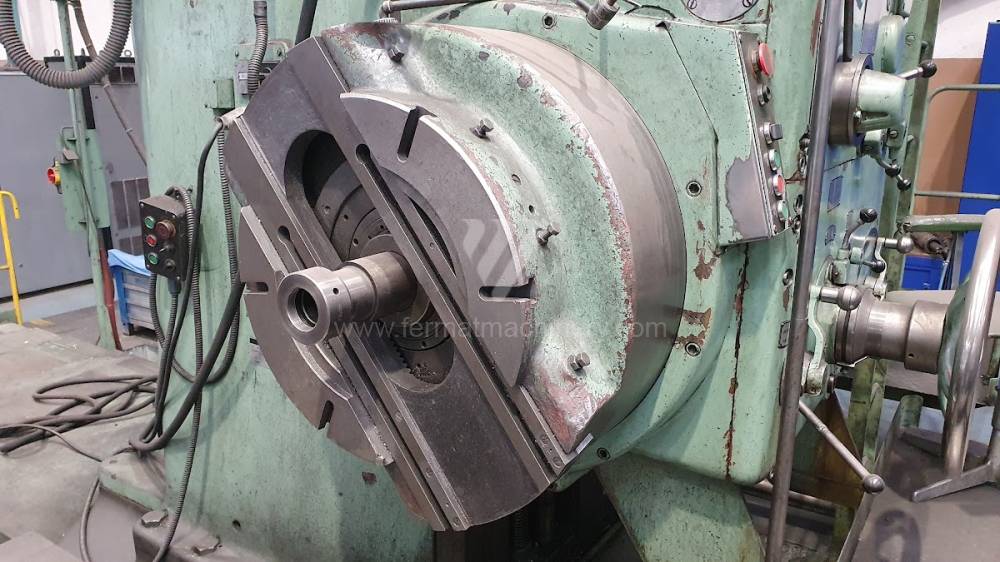

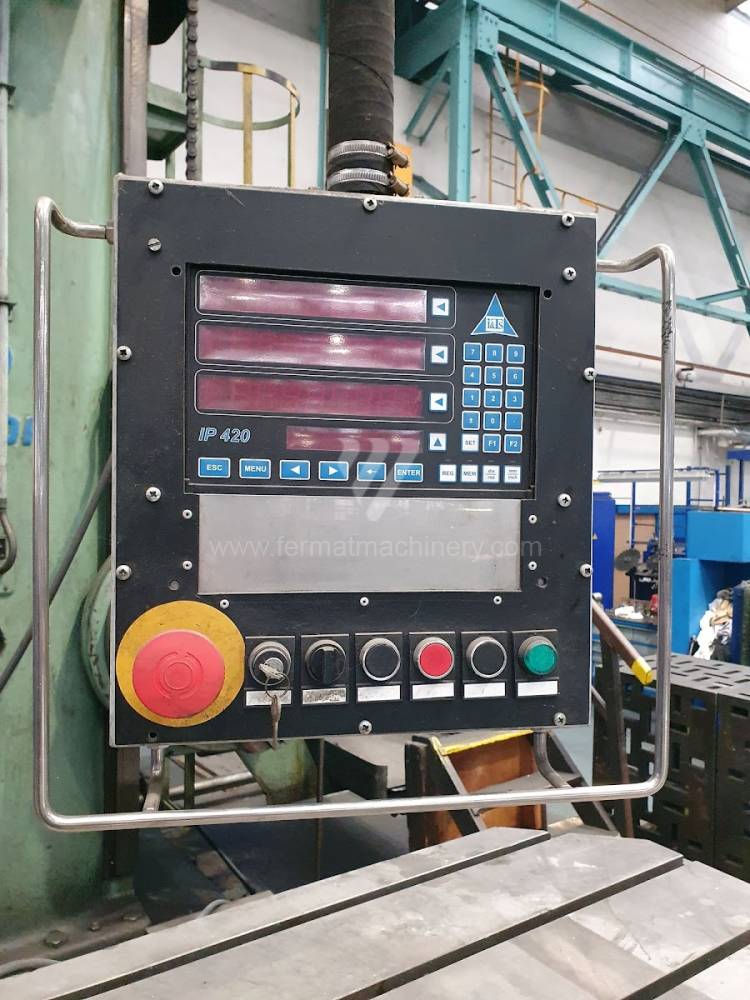

Pro obrábění největších obrobků se využívají deskové vyvrtávačky. V případě těchto strojů se vřeteník posouvá po svislém vedení stojanu, který se pohybuje po loži kolmo k ose vřetena. Obrobek je upnut nepohyblivě na litinovou desku opatřenou T-drážkami. Je-li zařízení vybaveno navíc otočným stolem nebo otočným stolem pohyblivým ve směru osy vřetena, dochází ke zvýšení počtu řízených os. Takovéto vyvrtávačky jsou vyráběny pro průměry vyvrtávacích vřeten 130-315 mm.
Souřadnicové vyvrtávačky
Pro obrábění přesných otvorů se používají tzv. souřadnicové vyvrtávačky.
Konstrukce je ovlivněna zejména požadavky na velmi vysokou přesnost hlavních i posuvových pohybů, dobrou dynamickou a co nejlepší teplotní stabilitu. Základní typy konstrukce jsou dva: jednostojanová vyvrtávačka s vodorovnou nebo svislou osou vřetena (pro menší velikosti obrobků, které jsou upnuty na křížový stůl) a vyvrtávačka dvoustojanová s jedním nebo více svislými vřeteníky. Obrobek je upnut na podélný stůl, který je umístěn mezi dvěma stojany, po nichž se pohybuje příčník nesoucí pracovní vřeteník. K odměřování se obvykle používá optický systém, u moderních strojů je běžné použití CNC řídicího systému.
Všechny typy horizontálních vyvrtávaček mohou být buď konvenční, nebo CNC řízené. Mezi nejpoužívanější výrobce řídících CNC systému patří Heidenhain, Siemens, Fanuc, Fagor….
Součástí horizontálních vyvrtávaček může být rovněž automatická výměna nástrojů, která je určena zejména ke skladování nástrojových jednotek, manipulaci s nimi a jejich polohování, aniž by se jí přímo účastnil lidský faktor.
Mezi nejznámější výrobce horizontálních vyvrtávaček patří firmy jako FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN a další.
