Tokarka
123456789 Spis Kratka
TNA 600
EvoDECO 10/8
CK 6150X1500
SUI 40/2000
SR-16
PUMA 2000SY
L 20
SIU 250/9000 CNC
WIA L 200 SY
Tornado A 90
SLZ500E/1500
WDR 1000 CNC
M 30 G Millturn
Gamma 20/6
LT 25-M
SNG 1600x10000
SUS 80-6500 + milling device Burgsmuller
LYNX 220
SL 30 BHE
SL 20 THE
Chevalier FCL-2140
SPRY 40 CNC
SP 430 MC 1100
Takamaz XL-100
SL-154SY
123456789Tokarka
TNA 600
Traub
Nr inw.: 241984
Rok produkcji:2008
System sterowania Traub: TX 8 i
Średnica toczenia: 680 mm
Długość toczenia: 1000 mm
Łoże skośne: tak
Oś Y: nie
Przeciwwrzeciono: nie
EvoDECO 10/8
Tornos Bechler
Nr inw.: 241132
Rok produkcji:2013
System sterowania Fanuc: 31i - B5
Średnica toczenia: 10 mm
Długość toczenia: 100 mm
Łoże skośne: tak
Oś Y: tak
Przeciwwrzeciono: tak
CK 6150X1500
Unknown
Nr inw.: 221346
Rok produkcji:2021
: Sinumerik 808 D
Średnica toczenia: 500 mm
Długość toczenia: 1500 mm
Łoże skośne: nie
Przejście przez wrzeciono: 82 mm
Głowica rewolwerowa: tak
SUI 40/2000
TOS Trenčín
Nr inw.: 251361
Rok produkcji:1990
Średnica toczenia: 400 mm
Odległość między kłami: 2000 mm
Średnica toczenia nad suportem: 220 mm
Moc głównego elektrosilnika: 7,5 kW
Rozmiary d x sz x w: 2580 x 1280 x 1450 mm
SR-16
STAR
Nr inw.: 241189
Rok produkcji:1992
Maks. długość przedmiotu obrabianego: 205 mm
Średnica toczenia: 16 mm
Przeciwwrzeciono: tak
Ciężar maszyny: 1700 kg
Podajnik pręta: tak
Napędzane narzędzia: tak
PUMA 2000SY
Doosan
Nr inw.: 251137
Rok produkcji:2005
System sterowania Fanuc: 18i-TB
Średnica toczenia: 334 mm
Długość toczenia: 510 mm
Łoże skośne: tak
Oś Y: tak
Przeciwwrzeciono: tak
L 20
Citizen
Nr inw.: 211280
Rok produkcji:2001
Średnica toczenia: 20 mm
Długość toczenia: 200 mm
Łoże skośne: nie
Oś Y: tak
Przeciwwrzeciono: tak
Przejście przez wrzeciono: mm
SIU 250/9000 CNC
ŠKODA MACHINE TOOL a.s.
Nr inw.: 231333
: Sinumerik 840 D
Średnica toczenia: 2500 mm
Długość toczenia: 9000 mm
Łoże skośne: nie
Przejście przez wrzeciono: mm
Głowica rewolwerowa: tak
WIA L 200 SY
Hyundai
Nr inw.: 201927
Rok produkcji:2014
System sterowania Fanuc: Fanuc 31i
Średnica toczenia: 550 mm
Długość toczenia: 530 mm
Łoże skośne: tak
Oś Y: tak
Przejazd osi Y (Tokarka): +-40 mm

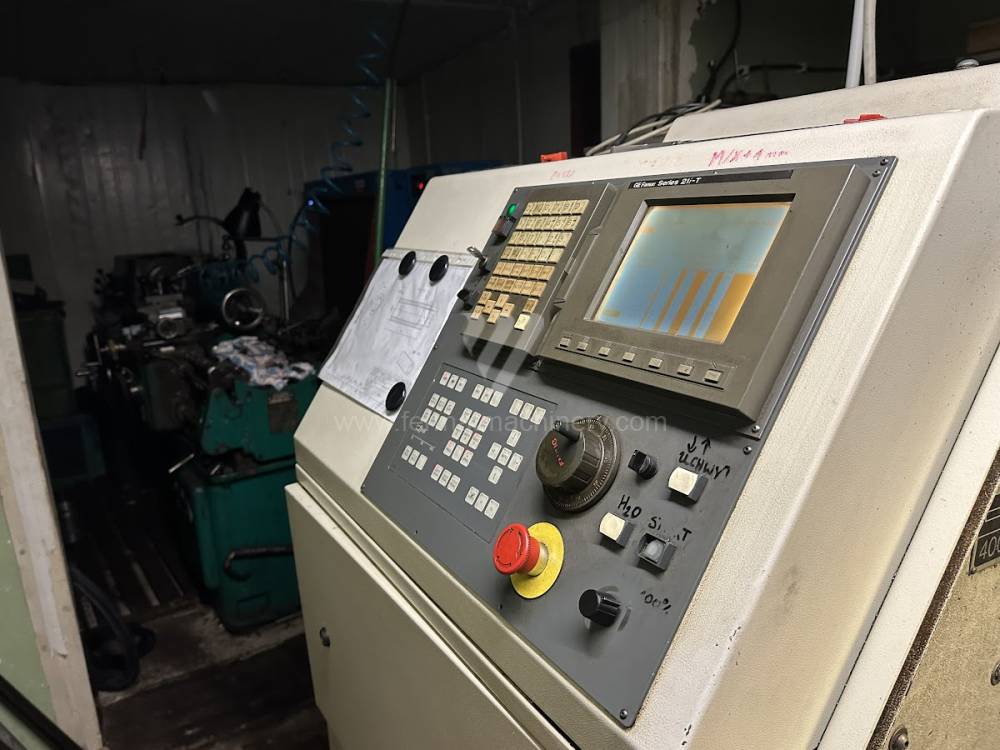

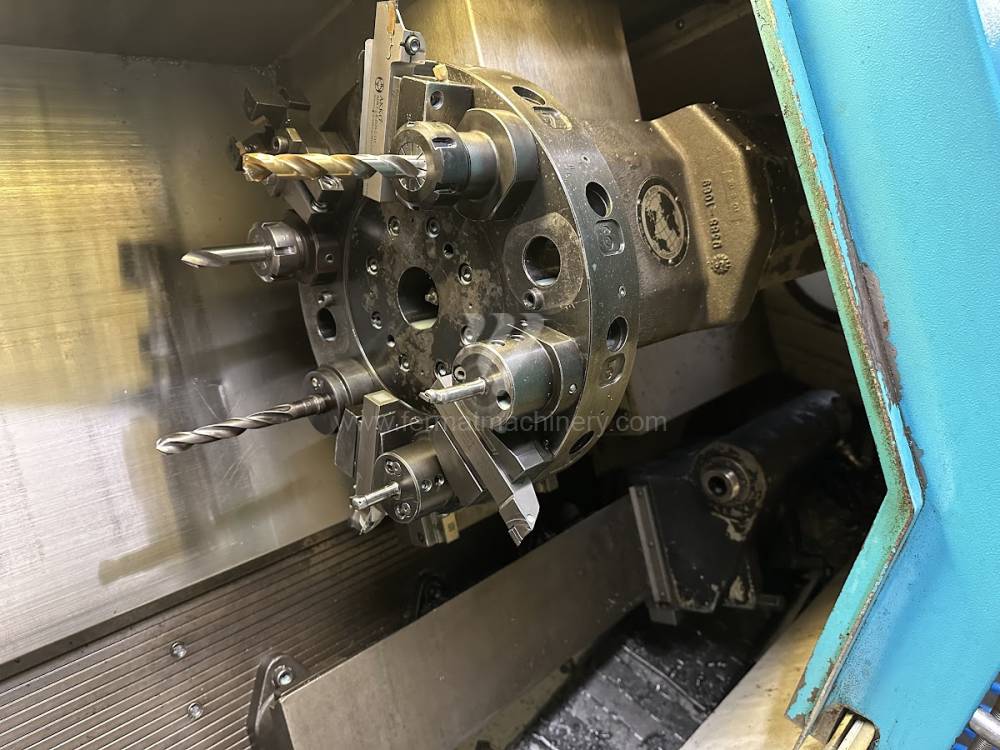

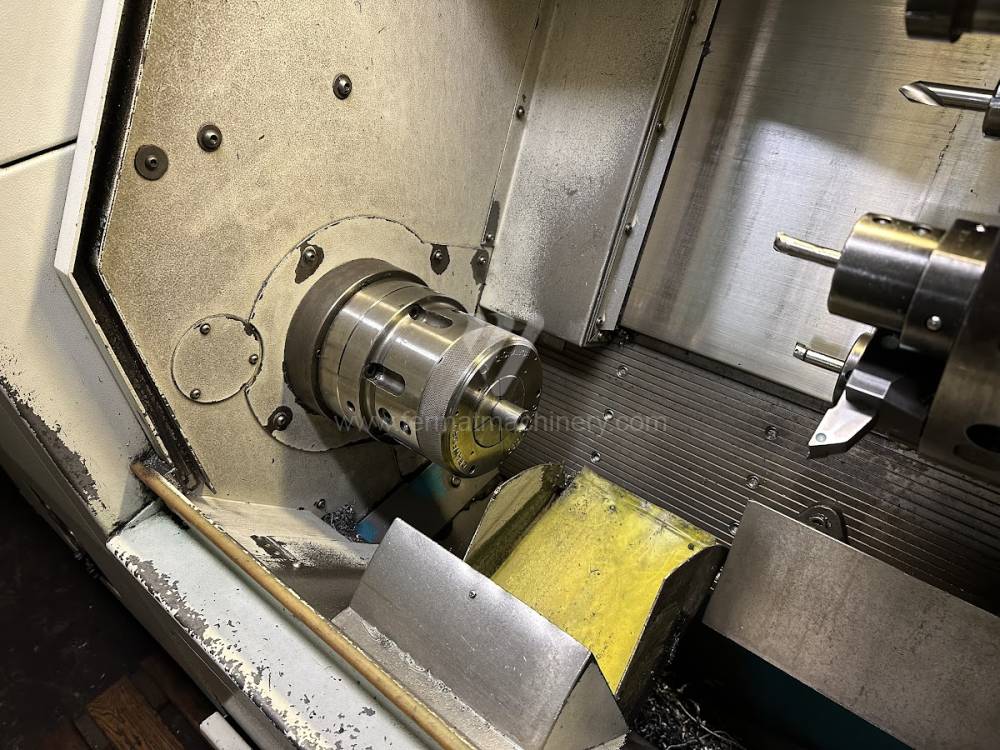

Tornado A 90
Colchester
Nr inw.: 241639
Rok produkcji:2001
System sterowania Fanuc: Fanuc 21i
Średnica toczenia: 230 mm
Długość toczenia: 450 mm
Łoże skośne: tak
Przejście przez wrzeciono: 55 mm
Głowica rewolwerowa: tak
SLZ500E/1500
Seiger Drehmaschinen
Nr inw.: 231910
Rok produkcji:2001
: Sinumerik 840 D
Średnica toczenia: 500 mm
Długość toczenia: 1500 mm
Łoże skośne: nie
Przejście przez wrzeciono: 93 mm
Głowica rewolwerowa: nie
WDR 1000 CNC
MASCHINEN-WAGNER
Nr inw.: 241959
Rok produkcji:2011
: Sinumerik 840 D
Średnica toczenia: 1000 mm
Długość toczenia: 4000 mm
Łoże skośne: nie
Przejście przez wrzeciono: 160 mm
Głowica rewolwerowa: nie
M 30 G Millturn
WFL Millturn
Nr inw.: 191504
Rok produkcji:1999
: Sinumerik 840 C
Średnica toczenia: 520 mm
Długość toczenia: 1050 mm
Łoże skośne: tak
Oś Y: tak
Przejazd osi Y (Tokarka): 160 mm

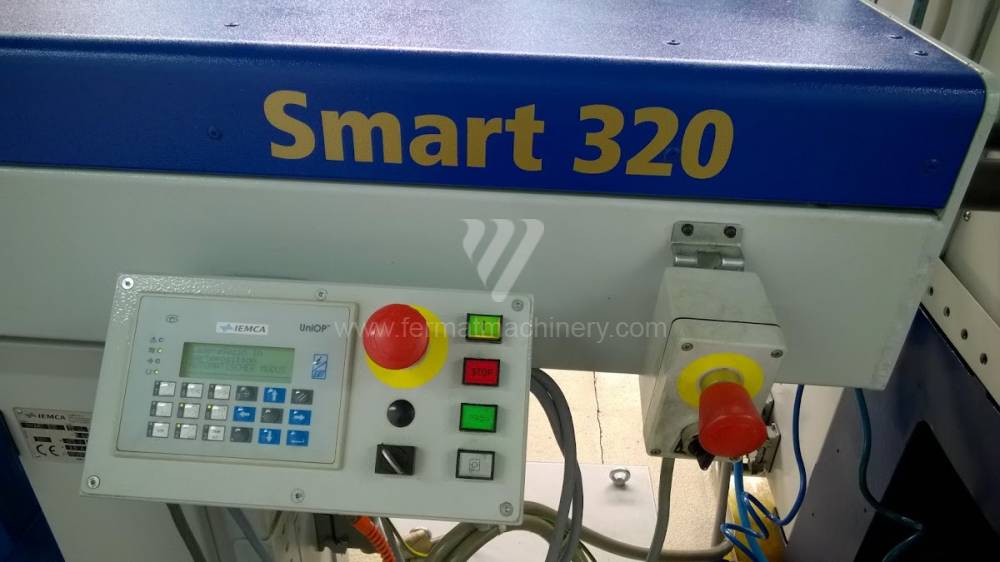

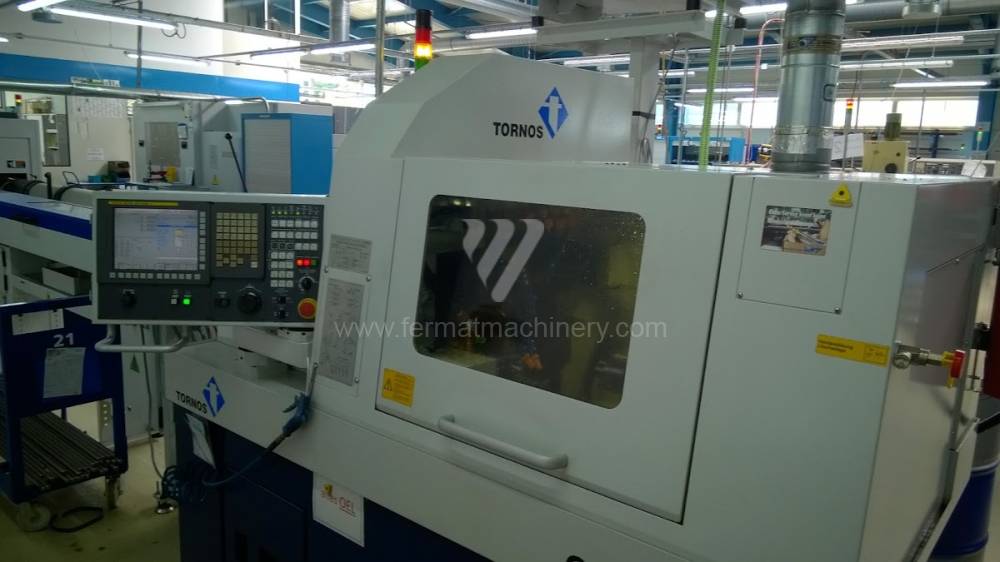

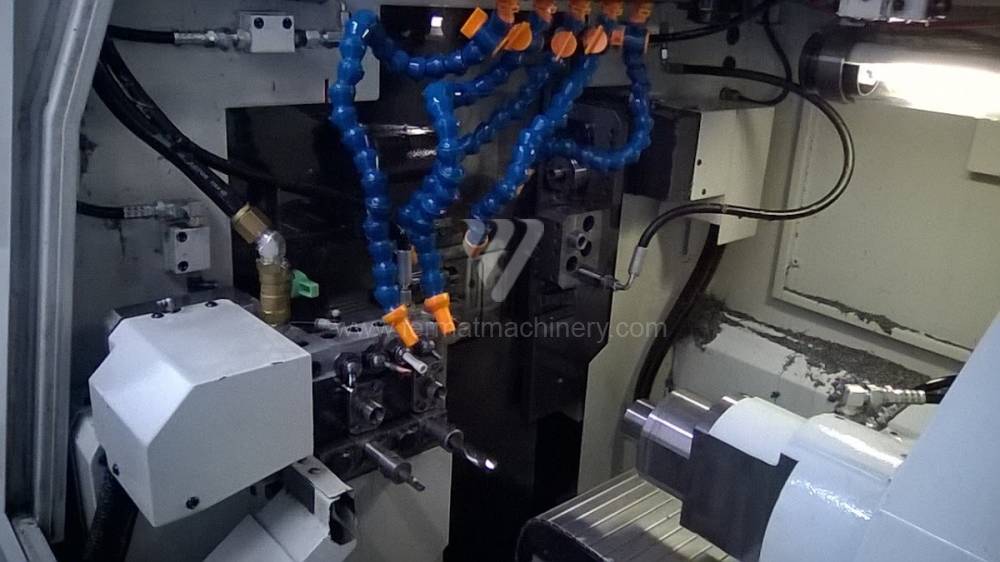

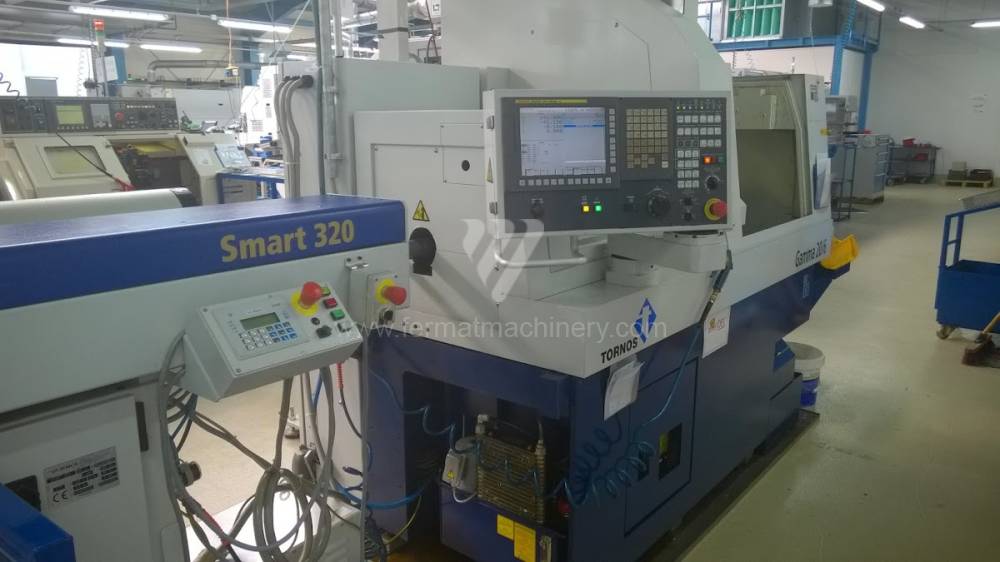

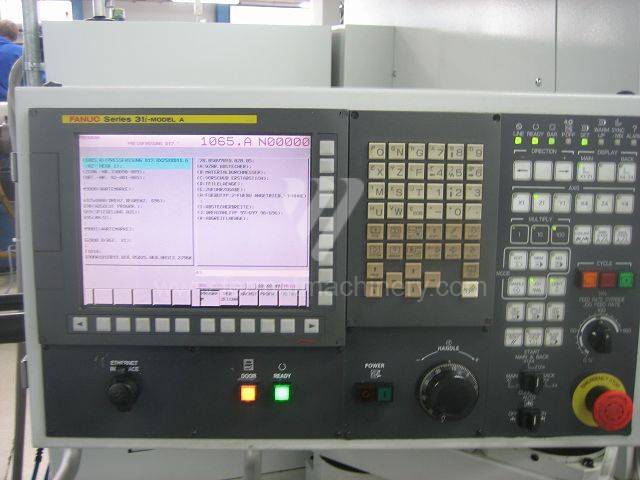

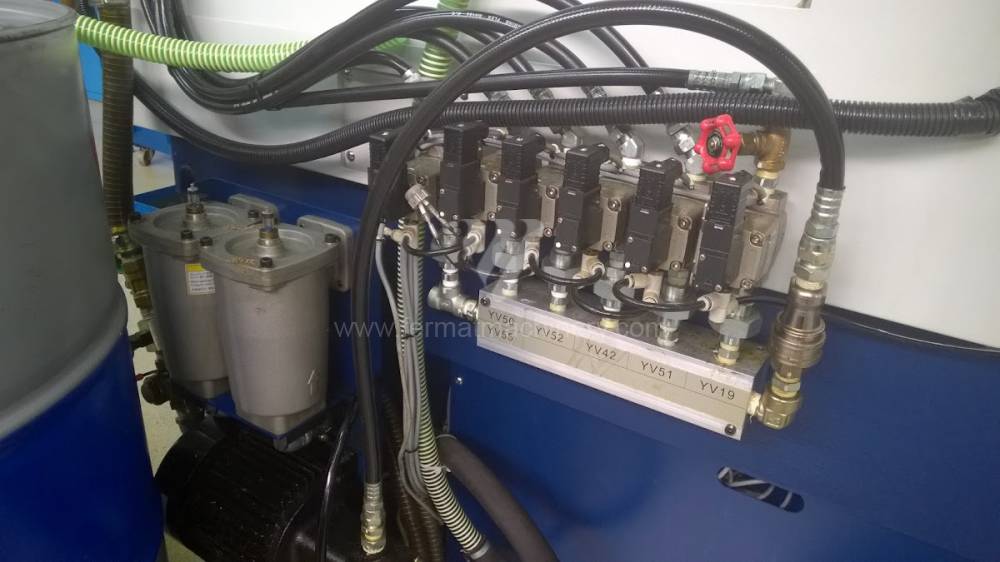

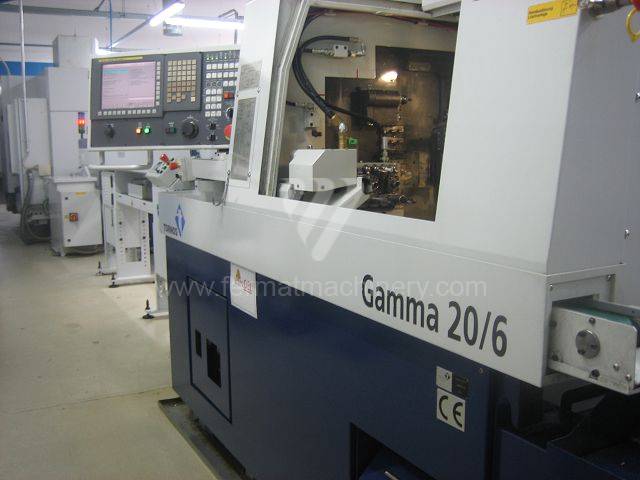

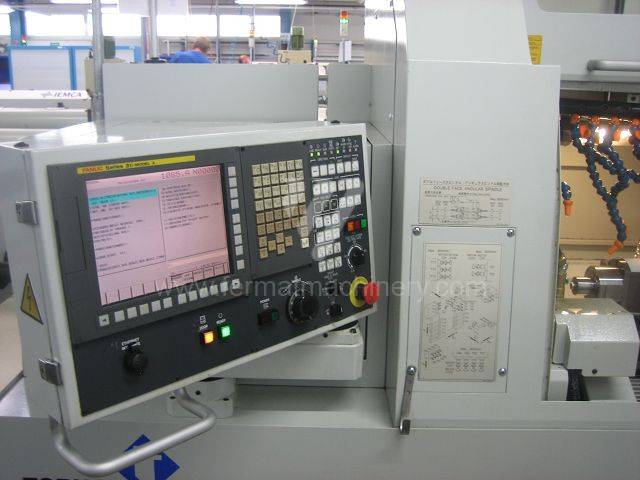

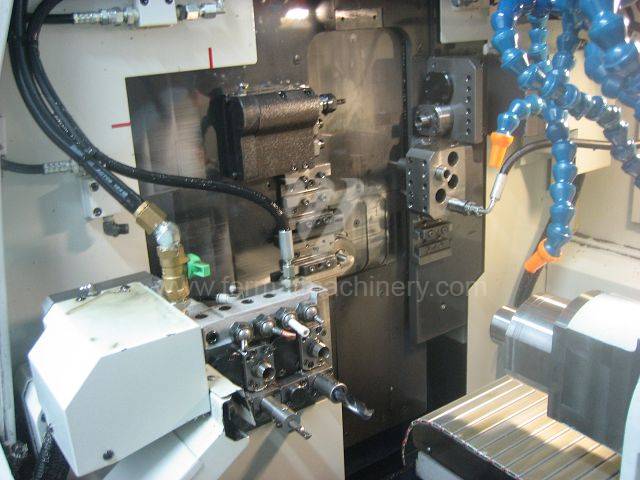

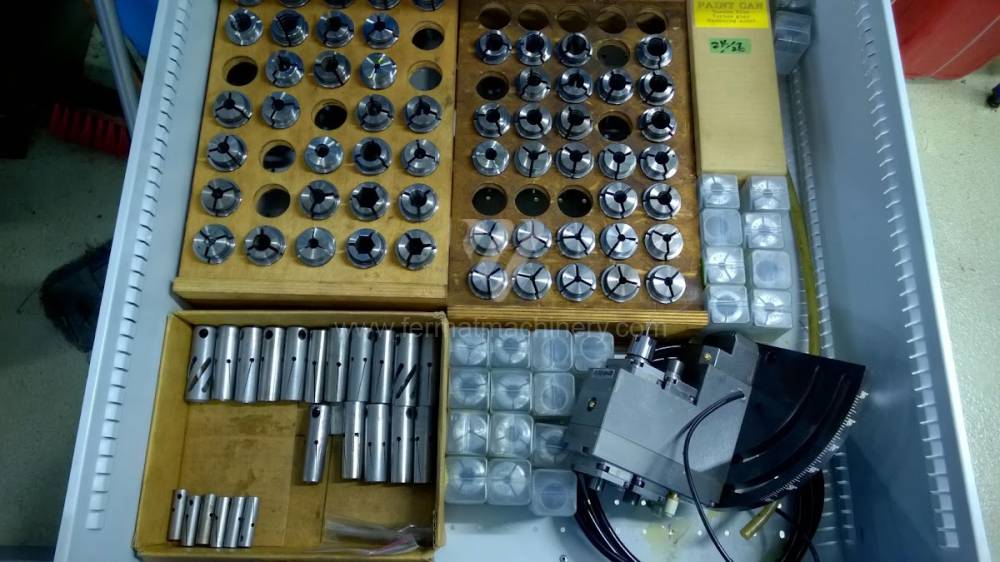

Gamma 20/6
Tornos Bechler
Nr inw.: 231624
Rok produkcji:2010
System sterowania Fanuc: Fanuc 31i
Średnica toczenia: 20 mm
Długość toczenia: 250 mm
Łoże skośne: nie
Oś Y: tak
Przeciwwrzeciono: tak
LT 25-M
Okuma Corporation
Nr inw.: 241101
Rok produkcji:1995
System sterowania OKUMA: OSP 7000L
Średnica toczenia: 650 mm
Długość toczenia: 1450 mm
Łoże skośne: tak
Oś Y:
Przeciwwrzeciono: tak
SNG 1600x10000
NILES-SIMMONS Industrieanlagen GmbH
Nr inw.: 231675
System sterowania Fanuc: 0i-TF
Średnica toczenia: mm
Długość toczenia: 10000 mm
Łoże skośne: nie
Przejście przez wrzeciono: no mm
Głowica rewolwerowa: nie
SUS 80-6500 + milling device Burgsmuller
TOS Čelákovice
Nr inw.: 241792
Rok produkcji:1980
Średnica toczenia: 800 mm
Odległość między kłami: 6500 mm
Maks. ciężar przedmiotu obrabianego: kg
LYNX 220
Doosan
Nr inw.: 251136
Rok produkcji:2006
System sterowania Fanuc: 0i - TC
Średnica toczenia: 320 mm
Długość toczenia: 322 mm
Łoże skośne: tak
Przejście przez wrzeciono: 45 mm
Głowica rewolwerowa: tak
SL 30 BHE
Haas Automation
Nr inw.: 251177
Rok produkcji:2005
System sterowania Haas:
Średnica toczenia: 760 mm
Długość toczenia: 860 mm
Łoże skośne: tak
Przejście przez wrzeciono: 76 mm
Głowica rewolwerowa: tak
SL 20 THE
Haas Automation
Nr inw.: 241471
Rok produkcji:2012
System sterowania Haas:
Średnica toczenia: 241 mm
Długość toczenia: 508 mm
Łoże skośne: tak
Przejście przez wrzeciono: 76 mm
Głowica rewolwerowa: tak
Chevalier FCL-2140
FALCON MACHINE TOOLS CO., LTD.
Nr inw.: 241601
Rok produkcji:2005
System sterowania Fagor: CNC 8055 M
Średnica toczenia: 540 mm
Długość toczenia: 850 mm
Łoże skośne: nie
Przejście przez wrzeciono: 85 mm
Głowica rewolwerowa: nie
SPRY 40 CNC
TAJMAC-ZPS, a.s.
Nr inw.: 161667
Rok produkcji:1991
System sterowania Mefi: - - -
Średnica toczenia: 110 mm
Długość toczenia: 300 mm
Łoże skośne: nie
Przejście przez wrzeciono: 50 mm
Maks. średnica materiału prętowego: 40 mm

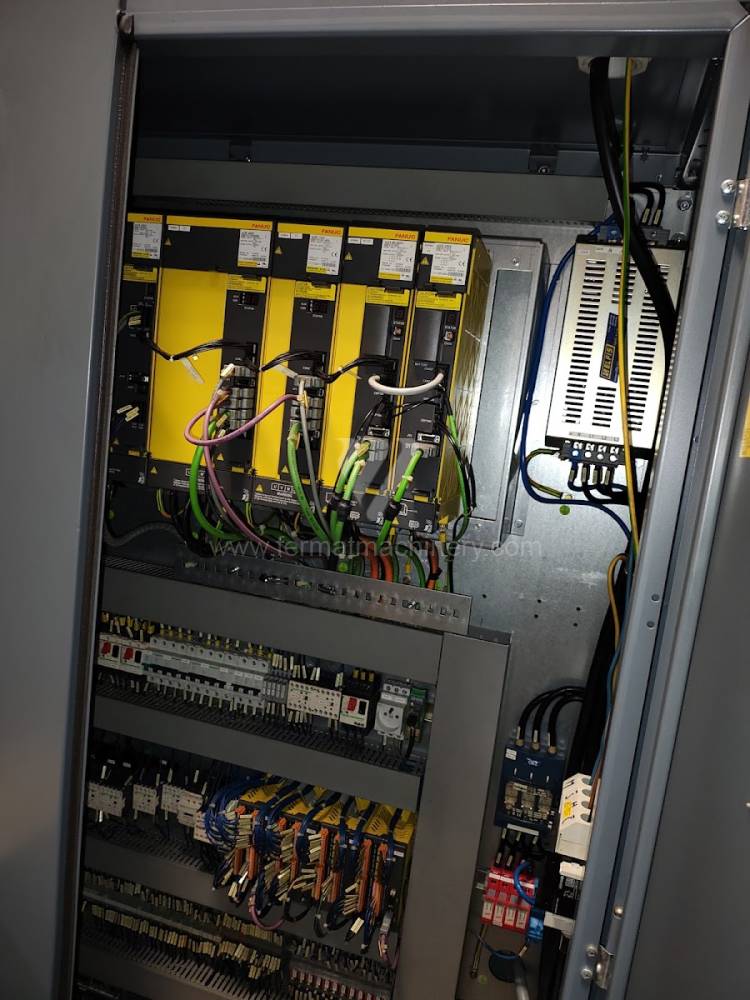

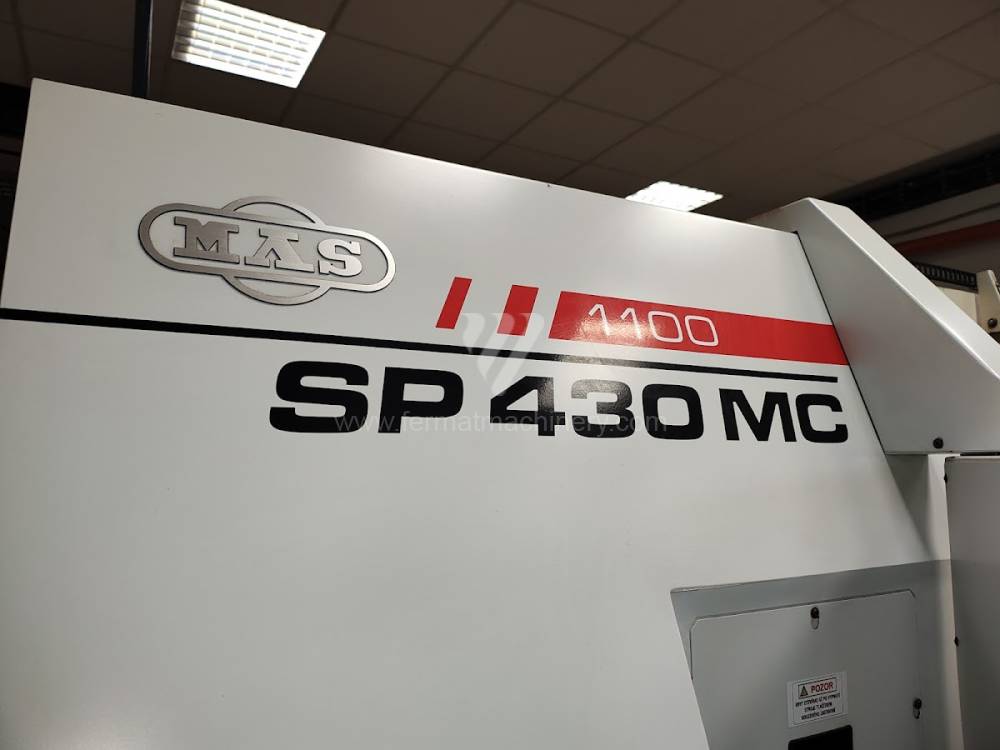

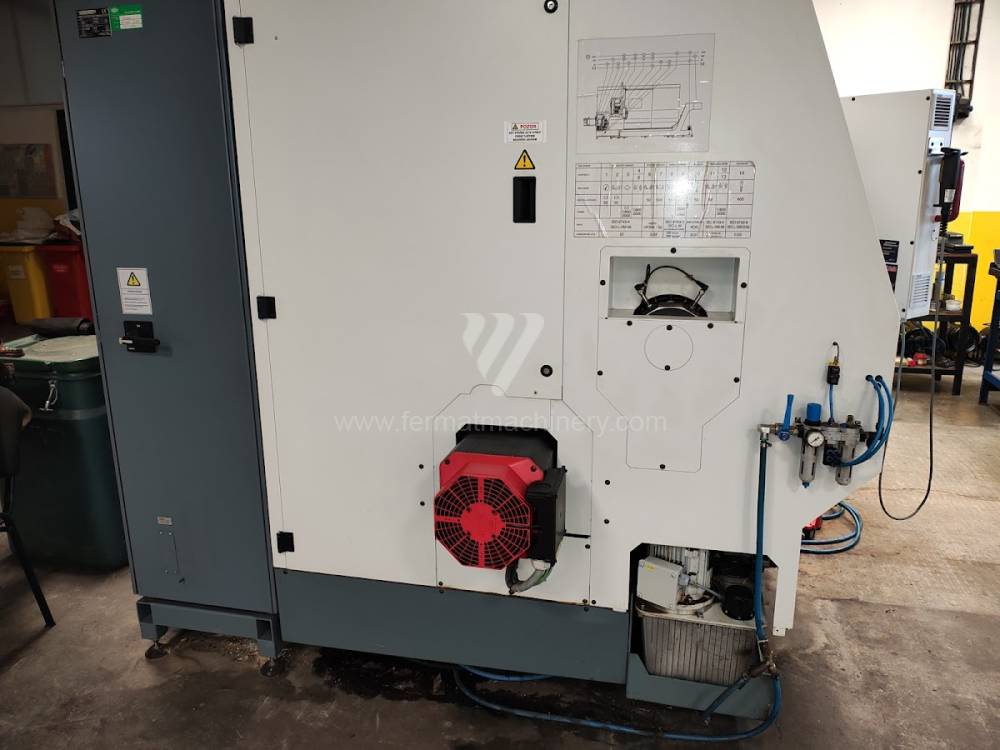

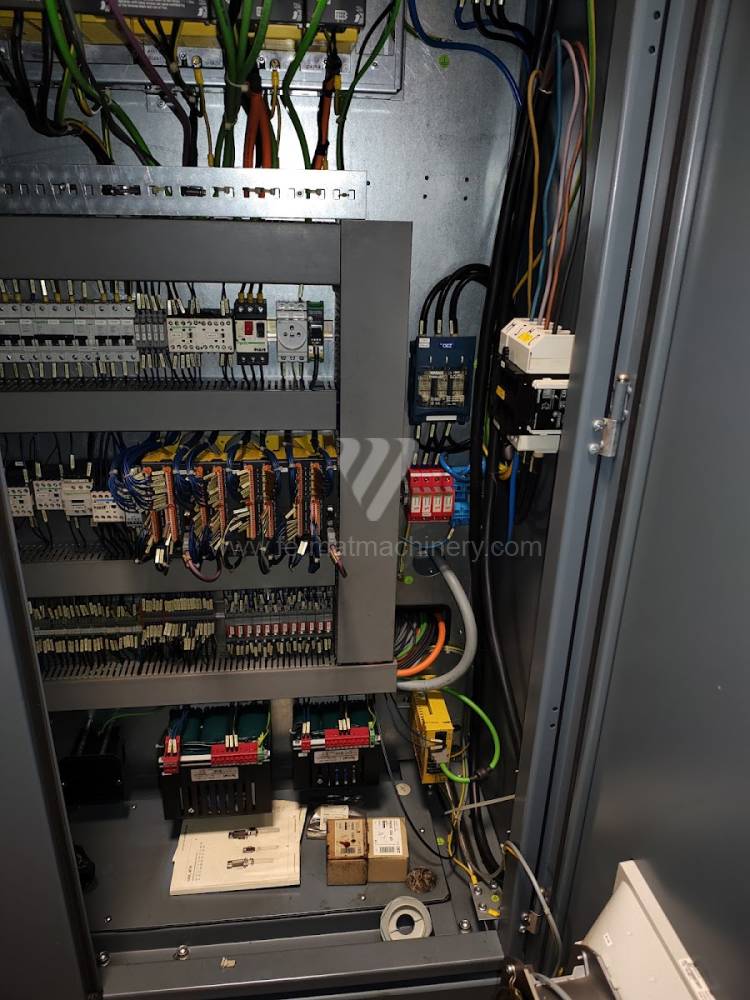

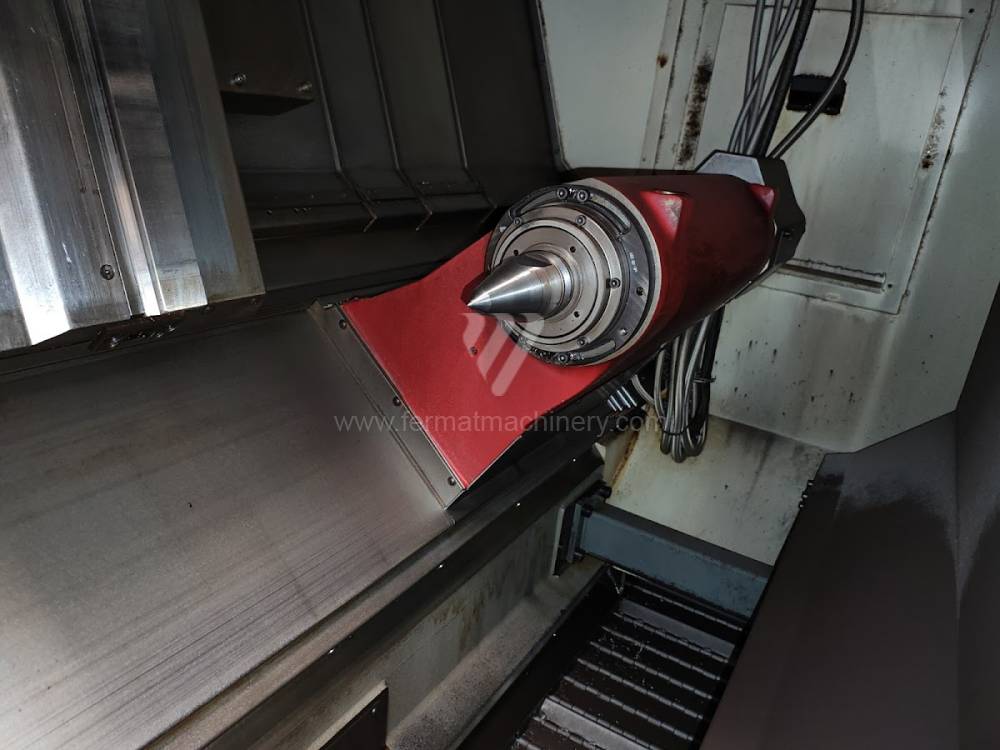

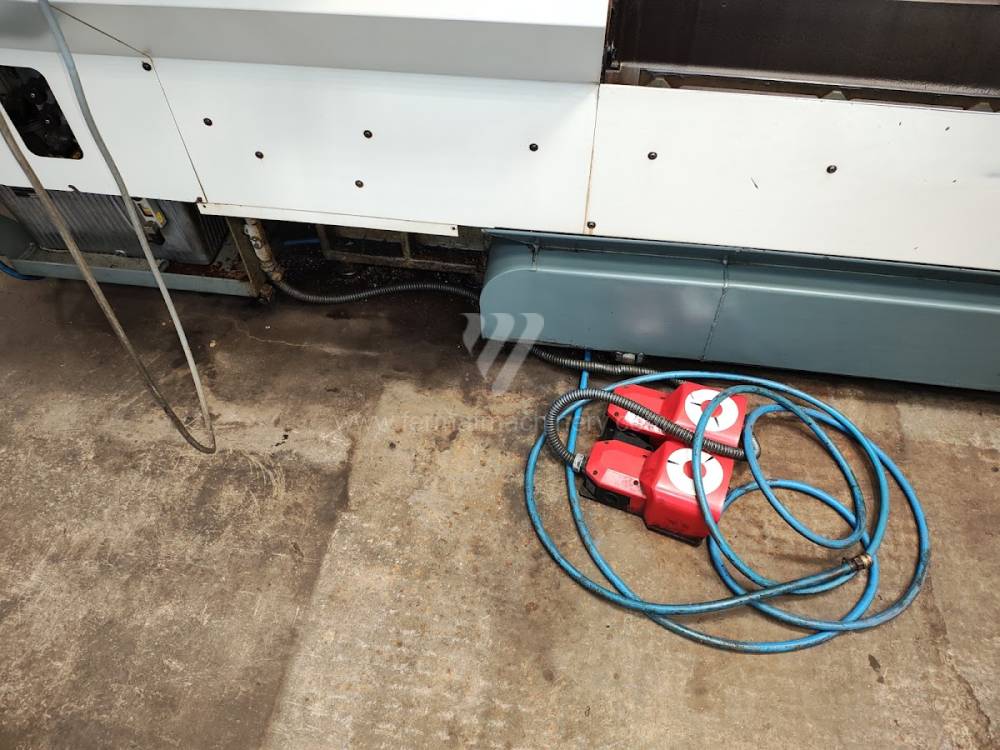

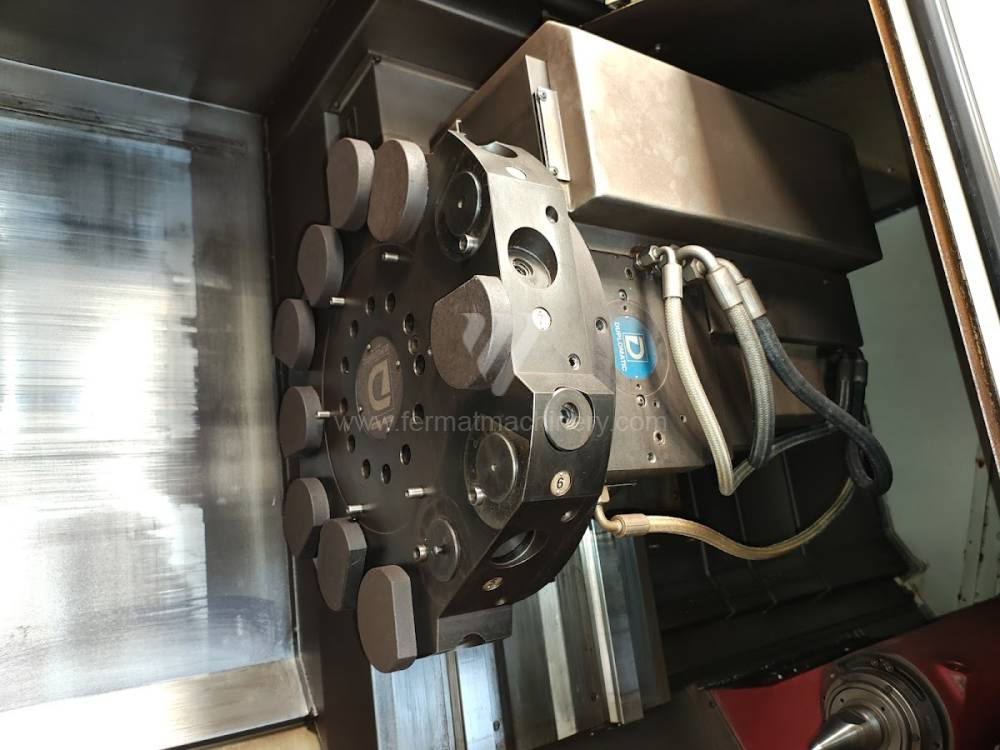

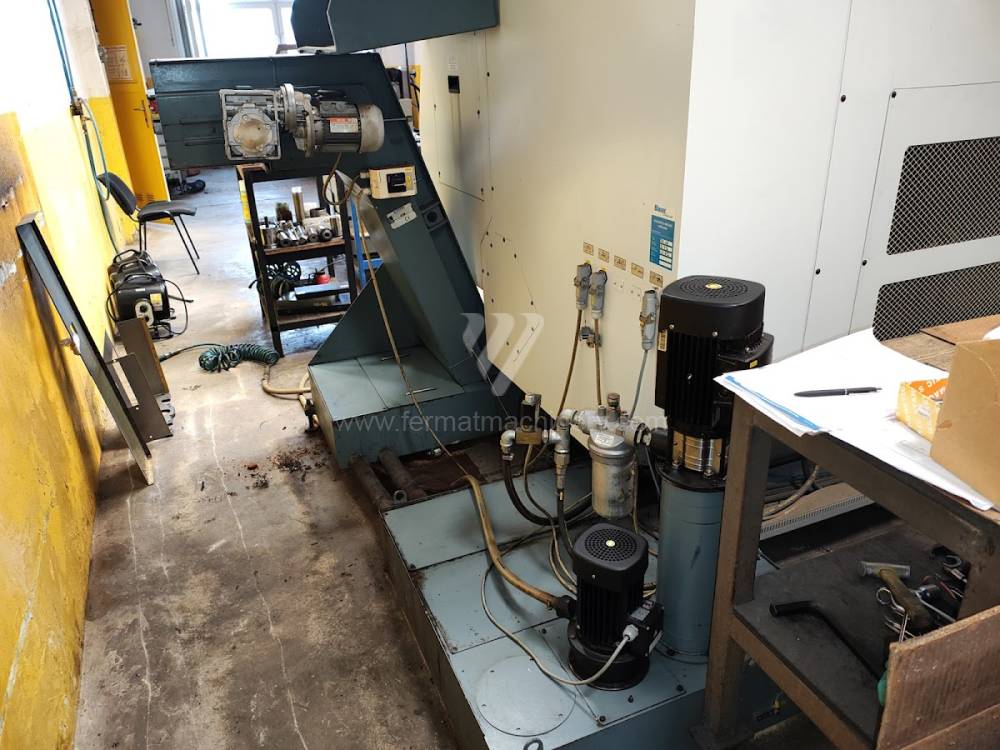

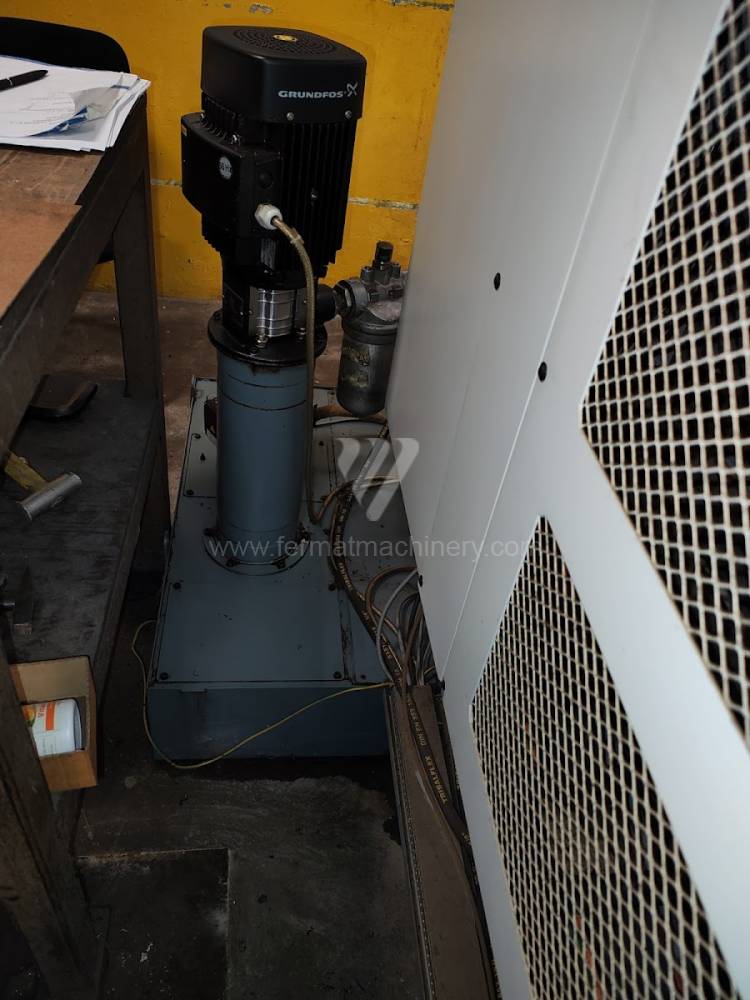

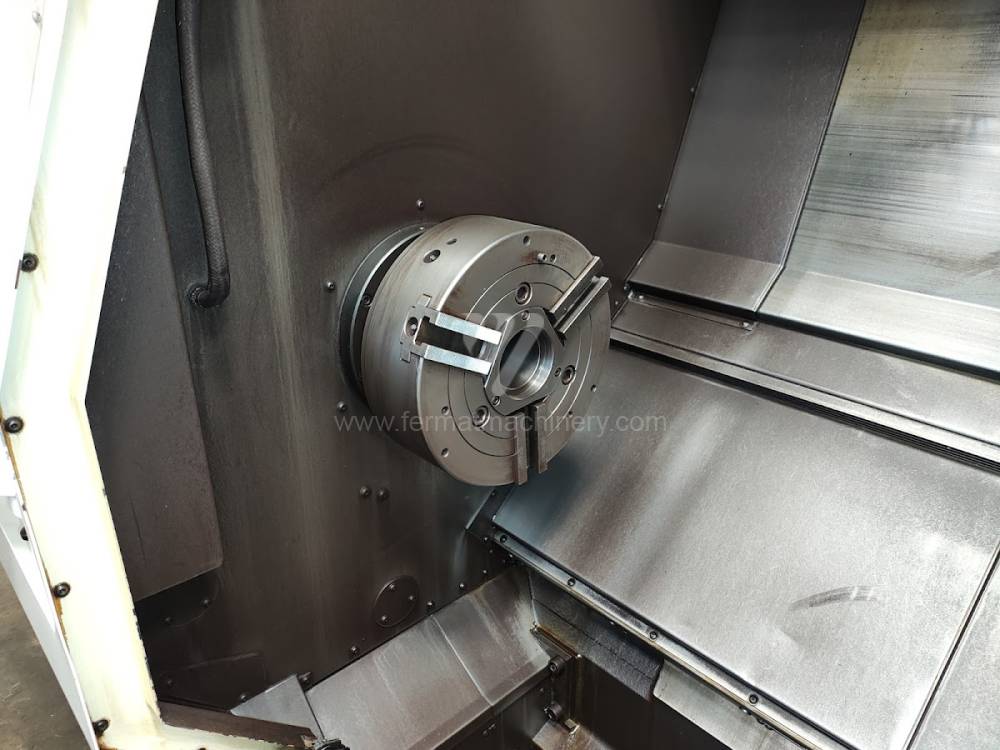

SP 430 MC 1100
KOVOSVIT MAS, a.s.
Nr inw.: 251043
Rok produkcji:2012

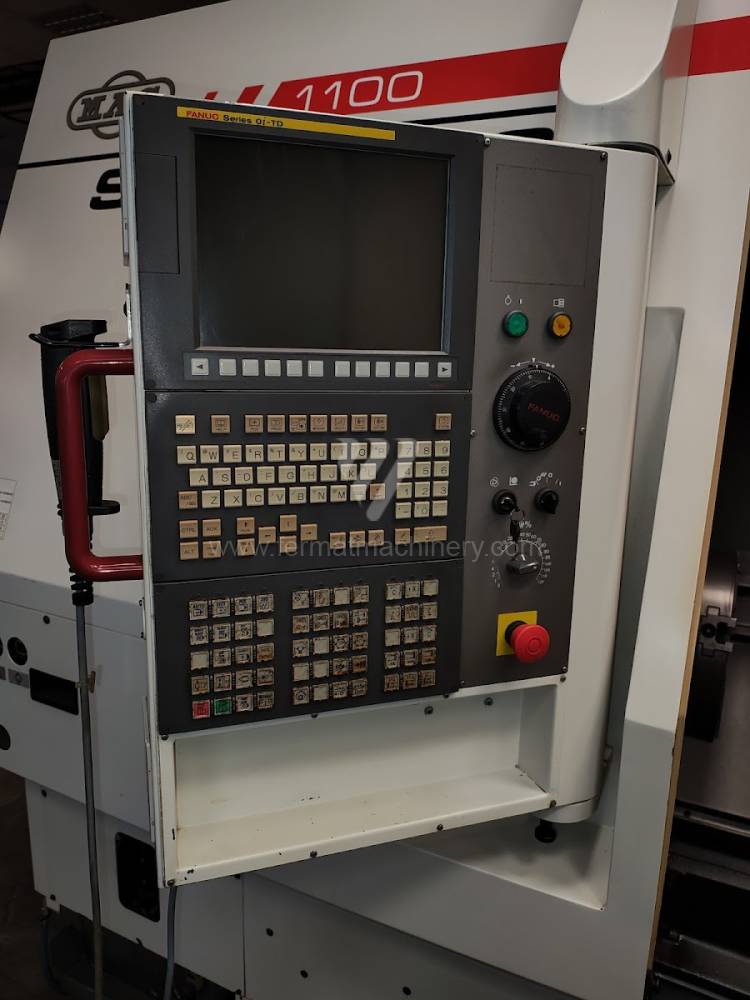

System sterowania Fanuc: 0i - TD
Średnica toczenia: 550 mm
Długość toczenia: 1100 mm
Łoże skośne: tak
Oś Y: nie
Przeciwwrzeciono: nie
Takamaz XL-100
Takamatsu
Nr inw.: 241307
Rok produkcji:2011
System sterowania Fanuc: 0i - TD
Średnica toczenia: 120 mm
Długość toczenia: 250 mm
Łoże skośne: tak
Oś Y: nie
Przeciwwrzeciono: nie
SL-154SY
MORI SEIKI
Nr inw.: 221725
Rok produkcji:2001
Maks. długość przedmiotu obrabianego: 348 mm
Średnica toczenia: 300 mm
Przejazd osi X: 215 mm
Przejazd osi Y: +40/-30 mm
Przejazd osi Z: 490 mm
Oś C: 0,001 °
Tokarka jest urządzeniem, które za pomocą obróbki wiórowej zmienia kształt mocowanego elementu poprzez obrót i cięcie w produkt końcowy lub półprodukt. Za pomocą tokarki można wykonywać elementy obrotowe, wiercić otwory, toczyć płaszczyznę, nacinać gwinty zewnętrzne i wewnętrzne.
Materiał (przedmiot obrabiany) jest mocowany w uchwycie tokarskim lub oraz opcjonalnie w kle. Pod względem wymiarów produktu tokarka jest produkowana w różnych rozmiarach pod względem średnicy toczenia, długości toczenia. Kolejnym dodatkowym wymaganiem może być głowica rewolwerowa, głowica frezarska, konik lub wrzeciono przeciwbieżne. Jako akcesoria można zastosować transporter wiórów, chłodzenie wewnętrzne lub zewnętrzne (ciśnienie pompy podawane w jednostce bar). W przypadku tokarek sterowanych numerycznie, jeśli producent nie posiada własnego układu sterowania, istnieje możliwość wyboru układu powszechnie stosowanego, np.: FANUC, SIEMENS, HEIDENHAIN, FAGOR.
Rodzaje tokarek:
- kłowa (tu należą: tokarki stołowe, proste, uniwersalne, produkcyjne i kopiujące)
- tarczowa
- półautomatyczne tokarki kopiujące
- półautomaty wielonożowe
- tokarki pionowe (karuzelowe)
- rewolwerowe (półautomatyczne, jednowrzecionowe, wielowrzecionowe)
- tokarki CNC
- specjalne
Podstawowymi grupami konstrukcyjnymi tokarek kłowych są: łoże, wrzeciennik, suport, konik, wrzeciennik oraz mechanizm posuwu.
Podstawowy podział pochylenia łoża tokarki:
- poziome
- ukośne (nachylenie 45 stopni)
Według napędów:
- prowadnice ślizgowe
- prowadnice toczne
Część mocująca – zwykle tworzy ją uchwyt z jednej strony i konik z drugiej lub uchwyt i druga część mocująca z przeciwwrzecionem.
Część tnąca – składająca się z klinu tnącego zamocowanego na podłużnej części – osi Z.
Część poprzeczna (prostopadła do osi wrzeciona) oznaczona jako oś X albo automatyczna głowica narzędziowa, również zwykle umieszczona na posuwie poprzecznym maszyny.
Inne osie, które mogą posiadać tokarki sterowane CNC:
- oś C1 (indeksowana pozycja wrzeciona)
- oś C2 (indeksowana oś wrzeciona przeciwbieżnego)
- oś Y (oś Y umożliwia ruch narzędzia prostopadle do osi Z oraz obróbkę narzędziami napędzanymi)
- oś B (indeksowana oś suportu)
Maszyna może być wyposażona w sondę pomiarową narzędzia (uchylana automatycznie lub ręcznie)
Zgodnie z operacją technologiczną toczenie koncentruje się na obróbce:
- powierzchni cylindrycznych
- powierzchni czołowych
- powierzchni stożkowych
- kształtowanych powierzchni
- gwintów
- przycinania
- wcinania
Z punktu widzenia wykorzystania tokarki do rodzaju prac/produkcji, do jakich jest przeznaczona, produkowane są tokarki kłowe, tokarki rewolwerowe, centra tokarskie, automaty tokarskie, tokarki karuzelowe.
W świecie istnieje kilkuset producentów tokarek, wśród najbardziej znanych używanych w naszym regionie są TOS, GILDEMEISTER, MAZAK, DOOSAN, HYUNDAI, ŠKODA, OKUMA, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
