Abkant

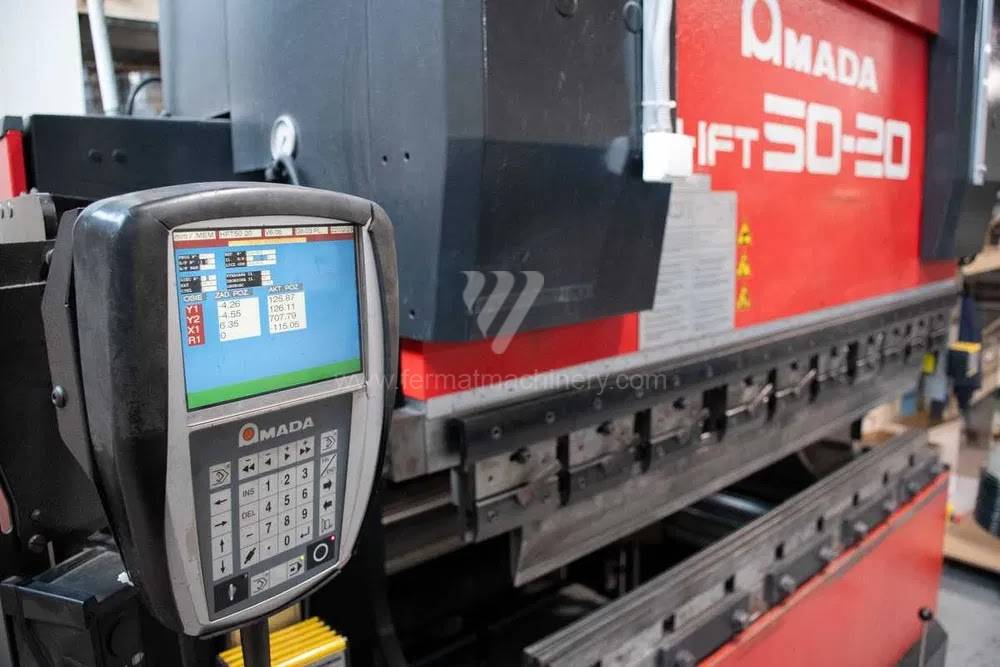

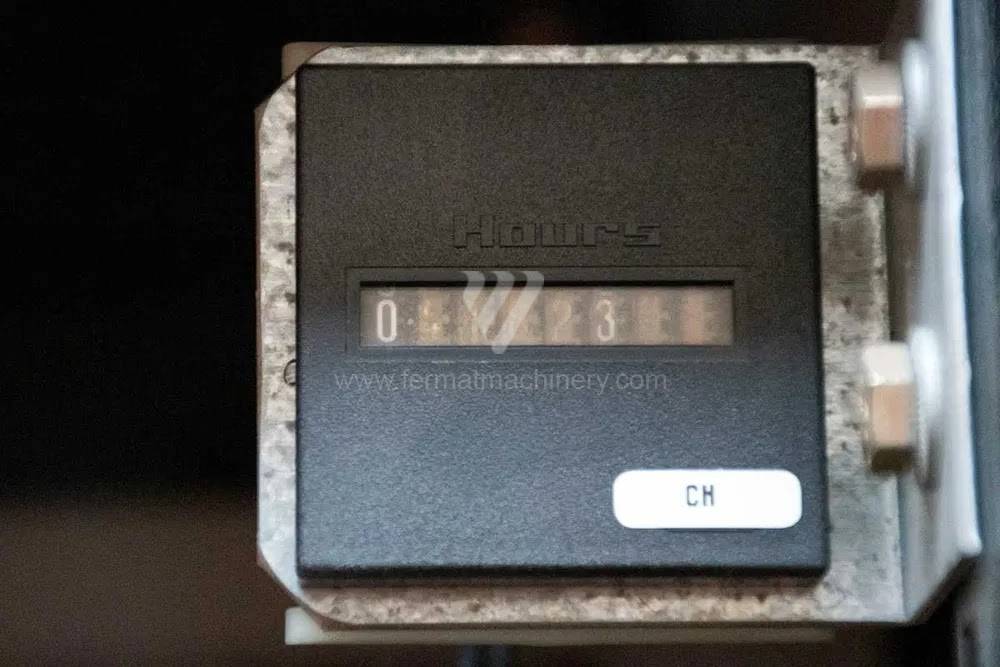

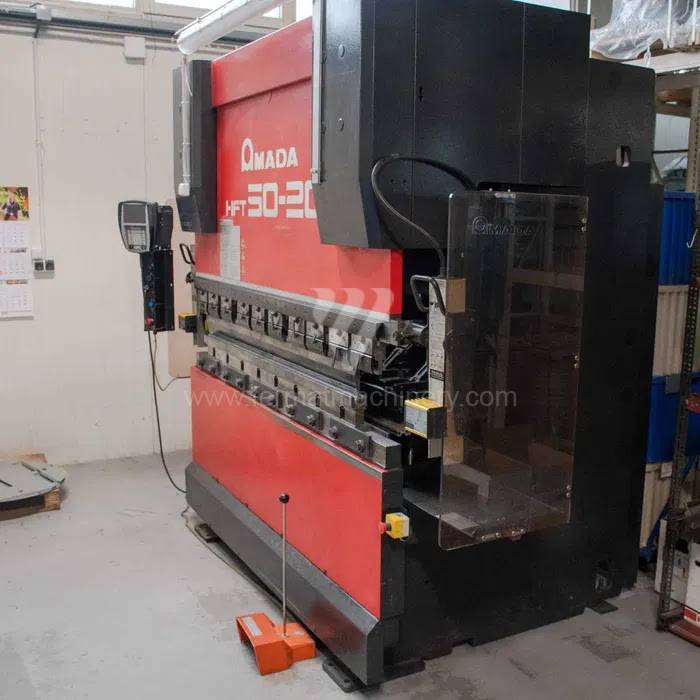

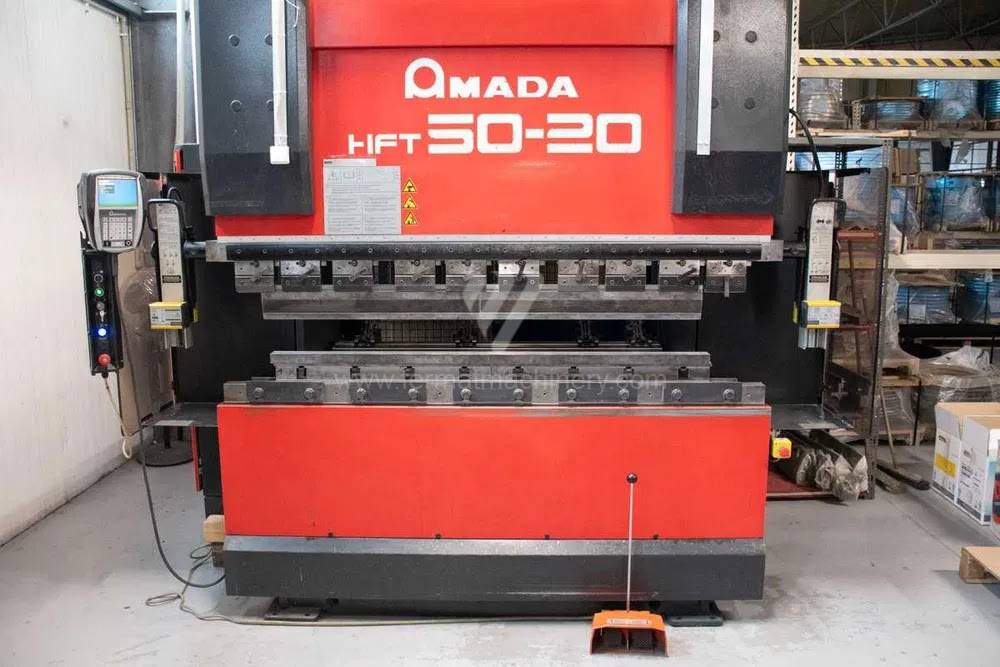

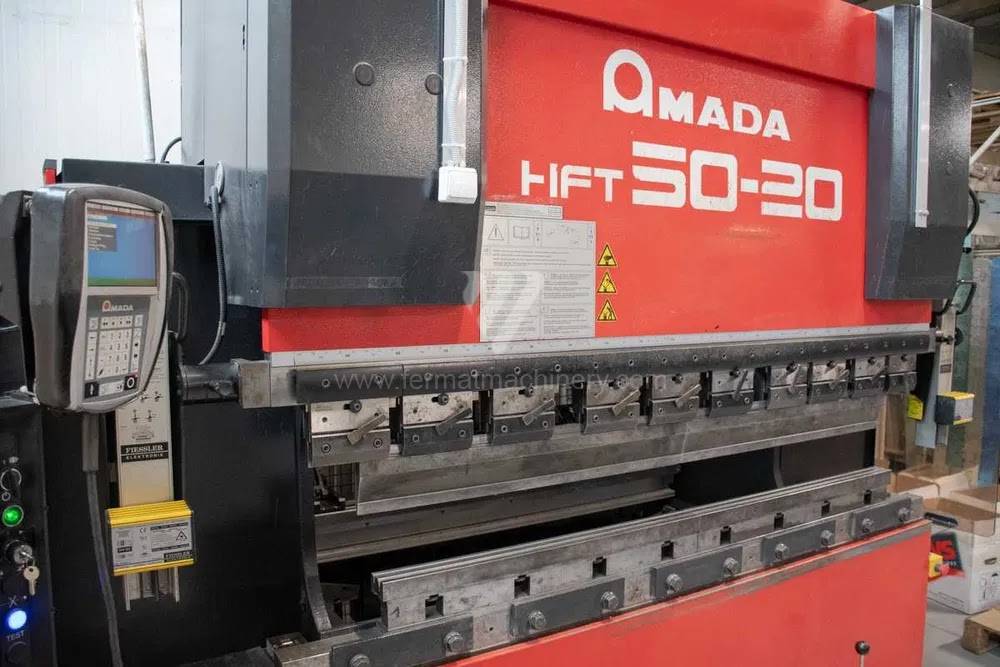

HFT 50-20
AMADA
Nr. inv.: 241151

An fabricație:2005
Sistem de control Amada:
Puterea de indoire: 50 t
Lungimea de indoire: 2085 mm
Numărul axelor acționate: 4
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

HFT 80-25
AMADA
Nr. inv.: 241152

An fabricație:2001
Puterea de indoire: 80 t
Lungimea de indoire: 2620 mm
Numărul axelor acționate: 4
Compensația deformării inferioare:
Cursa culisei: 200 mm
Geutatea mașinii: 5750 kg

Trubend 7036
Trumpf
Nr. inv.: 241892

An fabricație:2018
Puterea de indoire: 36 t
Lungimea de indoire: 1020 mm
Numărul axelor acționate: 8
Compensația deformării inferioare: nu
Tipul acționării presei: electro-mechanical
Cursa culisei: 120 mm

AdvanceForm 6100-400
Vartek Machinery
Nr. inv.: 251042

An fabricație:2022
Sistem de control Delem: DA - 69 T
Puterea de indoire: 400 t
Lungimea de indoire: 6100 mm
Numărul axelor acționate: 8
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

Xpert 320 x 4100
Bystronic
Nr. inv.: 242048

An fabricație:2018
Puterea de indoire: 320 t
Lungimea de indoire: 4100 mm
Numărul axelor acționate: 8
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický
Cursa maximă a berbecului: 565 mm

SMK-K50-2550 TS1
Safan
Nr. inv.: 251258

An fabricație:2002
Sistem de control SAFAN: TS 1
Puterea de indoire: 50 t
Lungimea de indoire: 2550 mm
Numărul axelor acționate: 4
Compensația deformării inferioare: nu
Tipul acționării presei: Elektrický

PFO/PS/N 400/50
Farina
Nr. inv.: 231152

An fabricație:2005
Sistem de control Delem: DA - 65
Puterea de indoire: 400 t
Lungimea de indoire: 5100 mm
Numărul axelor acționate: 3
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

PPEB - EQ 80/2000
LVD
Nr. inv.: 231829

An fabricație:2008
Puterea de indoire: 80 t
Lungimea de indoire: 2000 mm
Numărul axelor acționate: 6
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický
Puterea motorului principal: 12,5 kW

GEB 100/3000 NC
Györ-Sopron Géfi
Nr. inv.: 231042

An fabricație:2000
Puterea de indoire: 100 t
Lungimea de indoire: 3000 mm
Numărul axelor acționate: 1
Compensația deformării inferioare: nu
Tipul acționării presei: Hydraulický
Puterea motorului principal: 7,5 kW

APHS 31160
BAYKAL
Nr. inv.: 251317

An fabricație:2014
Sistem de control Delem: DA - 66 T
Puterea de indoire: 160 t
Lungimea de indoire: 3100 mm
Numărul axelor acționate: 4
Compensația deformării inferioare: nu
Tipul acționării presei: Hydraulický

APH 2606/90
BAYKAL
Nr. inv.: 241359

An fabricație:2004
Puterea de indoire: 90 t
Lungimea de indoire: 2600 mm
Numărul axelor acționate: 2
Compensația deformării inferioare: nu
Tipul acționării presei: Hydraulický
Puterea motorului principal: 11 kW

ITPS 8025
AMADA
Nr. inv.: 231041

An fabricație:1989
Sistem de control EMA:
Puterea de indoire: 80 t
Lungimea de indoire: 2500 mm
Numărul axelor acționate: 4
Compensația deformării inferioare:
Tipul acționării presei: Hydraulický

HFE 100-3
AMADA
Nr. inv.: 251238

An fabricație:2006
Sistem de control Amada: Operateur 2000
Puterea de indoire: 100 t
Lungimea de indoire: 3000 mm
Numărul axelor acționate: 8
Compensația deformării inferioare: nu
Tipul acționării presei: Hydraulický

APHS 61440
BAYKAL
Nr. inv.: 251045

An fabricație:2015
Sistem de control Delem:
Puterea de indoire: 440 t
Lungimea de indoire: 6100 mm
Numărul axelor acționate: 4
Compensația deformării inferioare: da
Tipul acționării presei:

LO 50
Stroje a zariadenia Piesok s.r.o.
Nr. inv.: 241680

An fabricație:1969
Puterea de indoire: 50 t
Lungimea de indoire: 2500 mm
Tipul acționării presei: electro-mechanical
Puterea motorului principal: 5,5 kW
Cursa culisei: 65 mm
Ajustarea berbecului: 125 mm

VIMERCATI 100 x3050
Vimercati
Nr. inv.: 231772

An fabricație:2007
Sistem de control Cybelec:
Puterea de indoire: 100 t
Lungimea de indoire: 3050 mm
Numărul axelor acționate: 6
Compensația deformării inferioare: nu
Tipul acționării presei: Hydraulický

TrumaBend V 130
Trumpf
Nr. inv.: 231213

An fabricație:2006
Sistem de control Delem: DA - 69 T
Puterea de indoire: 130 t
Lungimea de indoire: 3200 mm
Numărul axelor acționate: 4
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

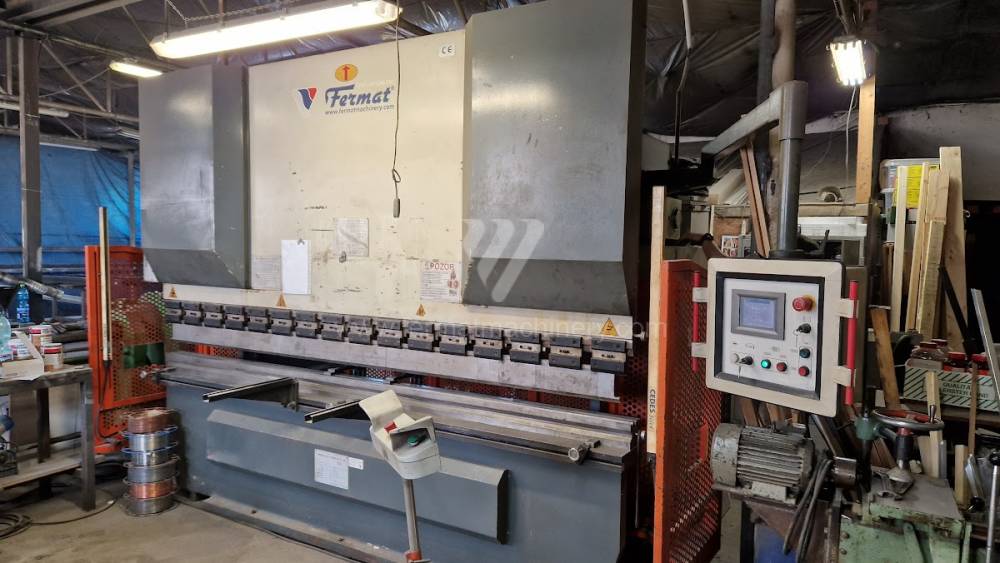

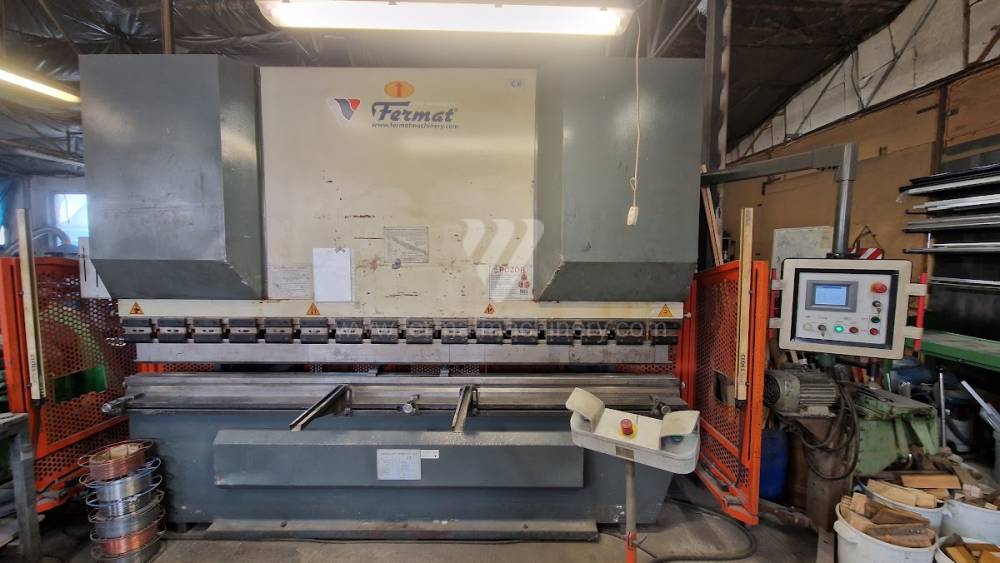

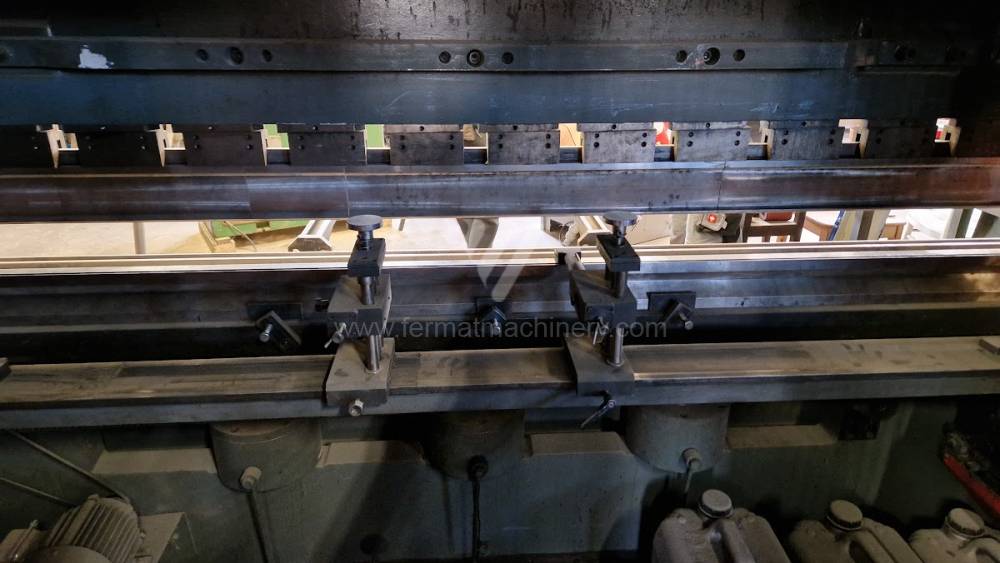

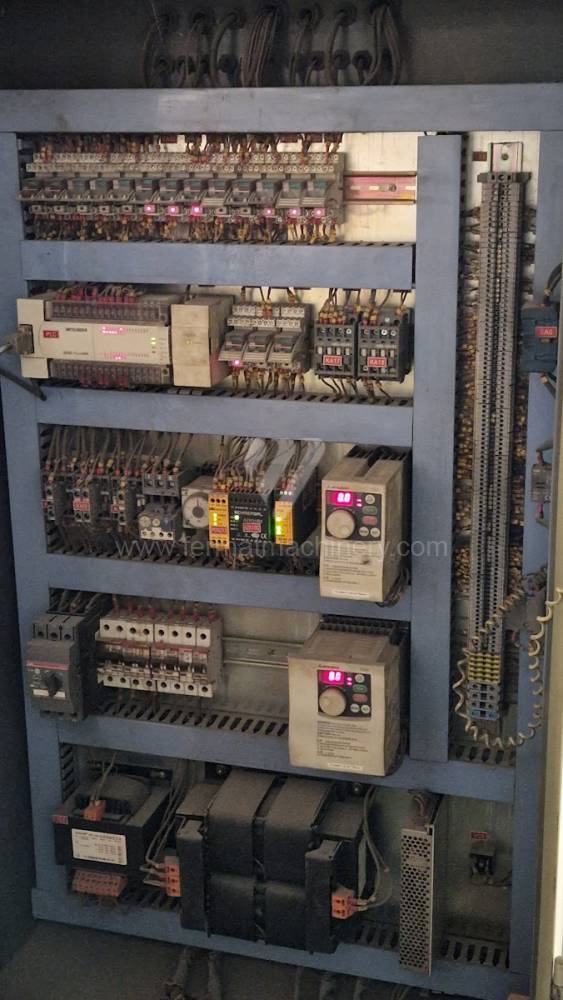

CTOF 160/3200
Fermat
Nr. inv.: 251279

An fabricație:2006
Sistem de control Mitsubishi:
Puterea de indoire: 160 t
Lungimea de indoire: 3200 mm
Numărul axelor acționate: 3
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

CNC AP 3100/120
ERMAKSAN
Nr. inv.: 231826

An fabricație:2005
Sistem de control Delem: DA - 65 R
Puterea de indoire: 120 t
Lungimea de indoire: 3100 mm
Numărul axelor acționate: 3
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

CNC AP 3100 x 100
ERMAK
Nr. inv.: 241660

An fabricație:2009
Sistem de control Delem: DA - 66 W
Puterea de indoire: 100T t
Lungimea de indoire: 3100 mm
Numărul axelor acționate: 6
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

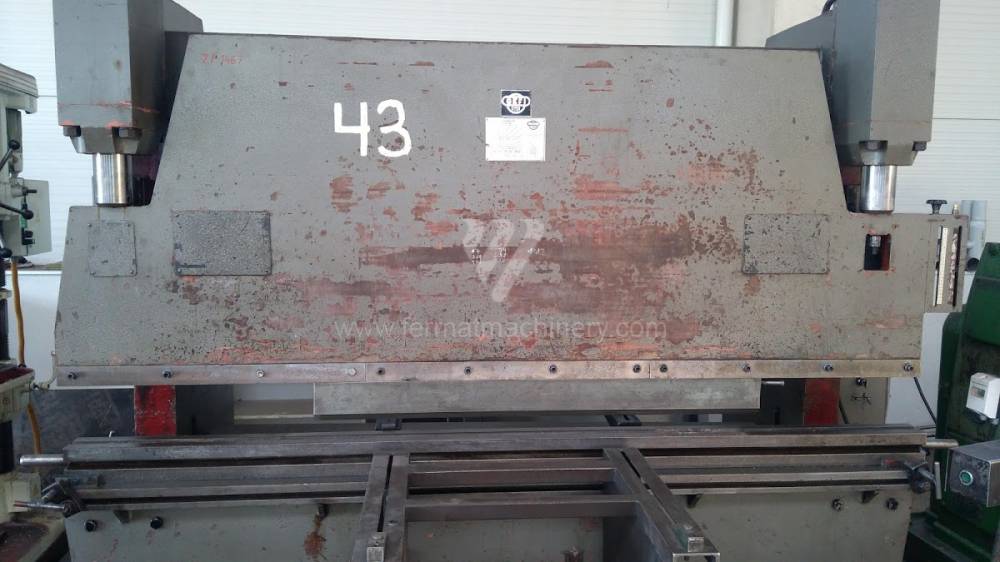

LE 100/3000
Gefi Györ
Nr. inv.: 211319

An fabricație:1976
Puterea de indoire: 100 t
Lungimea de indoire: 3000 mm
Tipul acționării presei: Hydraulický
Puterea motorului principal: 17 kW
Dimensiunile mașinii L x l x Î: 3000 x 1170 x 2410 mm
Geutatea mașinii: 7500 kg

HFE 100 M2
AMADA
Nr. inv.: 241707

An fabricație:2012
Sistem de control Amada:
Puterea de indoire: 100 t
Lungimea de indoire: 3110 mm
Numărul axelor acționate: 7
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

PPEB 135/30
LVD
Nr. inv.: 251140

An fabricație:2004
Sistem de control LVD: CADMAN
Puterea de indoire: 135 t
Lungimea de indoire: 3000 mm
Numărul axelor acționate: 5
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

Trumabend V 130
Trumpf
Nr. inv.: 231536

An fabricație:1999
Sistem de control Delem: DA - 69 T
Puterea de indoire: 130 t
Lungimea de indoire: 3060 mm
Numărul axelor acționate: 5
Compensația deformării inferioare: da
Tipul acționării presei: Hydraulický

PR 6
Beyeler
Nr. inv.: 231192

An fabricație:1997
Lungimea de indoire: 3100 mm
Puterea de indoire: 100 t
Sistem de control Cybelec: DNC 800
Numărul axelor acționate: 6
Tipul acționării presei: Hydraulický
Compensația deformării inferioare: da

12

Forming machines used for processing (bending) of sheet metal. These machines are currently replaced by bending machines, because they are hydraulically driven and can work with greater pressures and lengths of bent parts.

During this kind of material processing , there is no waste and semi-finished products are used. It is also possible to bend very small workpieces of very small radius

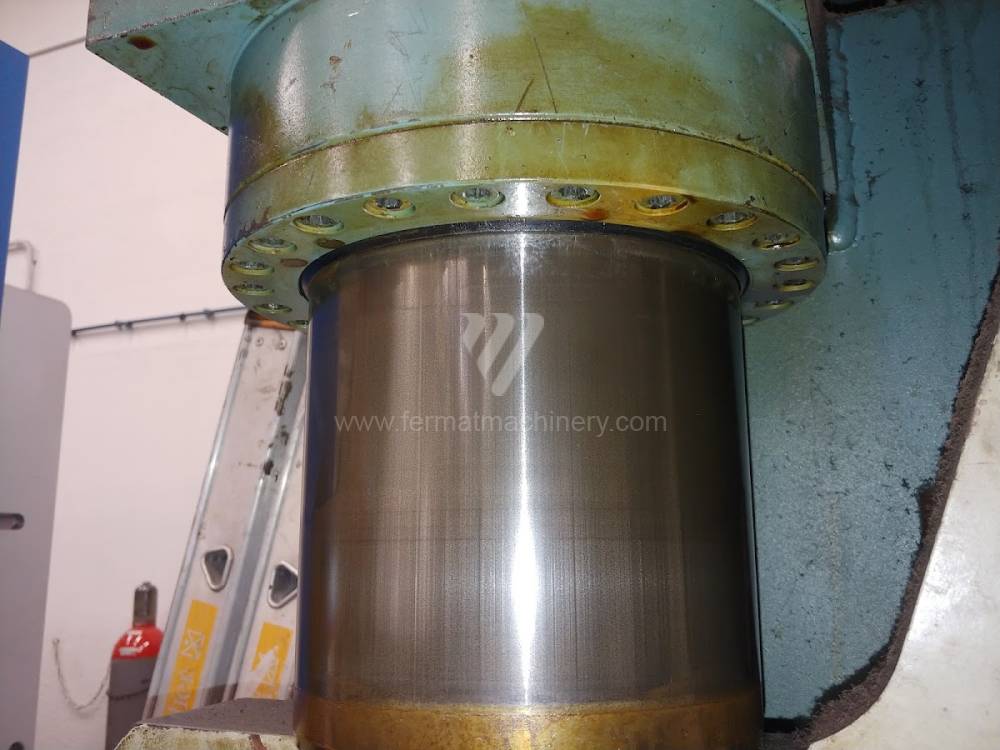

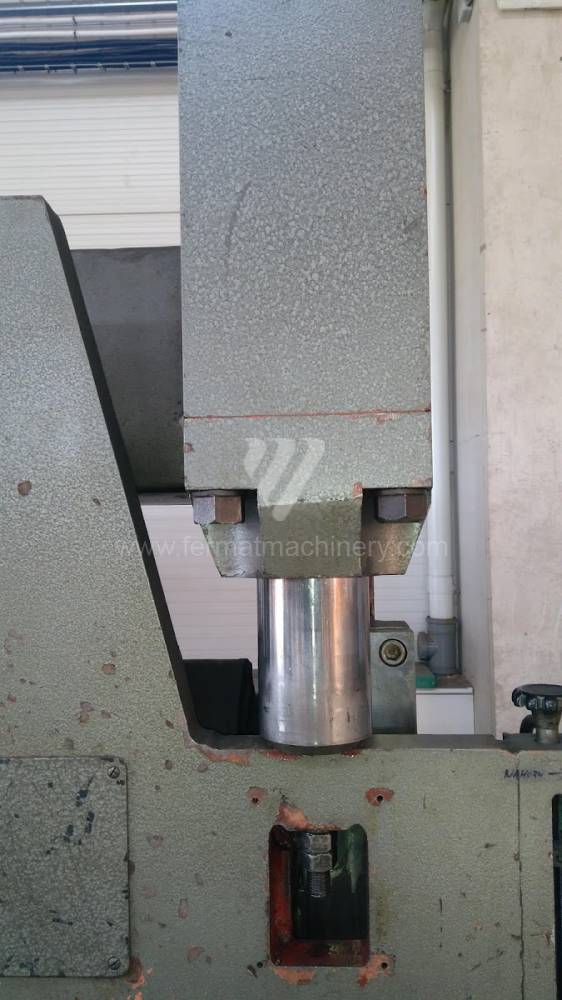

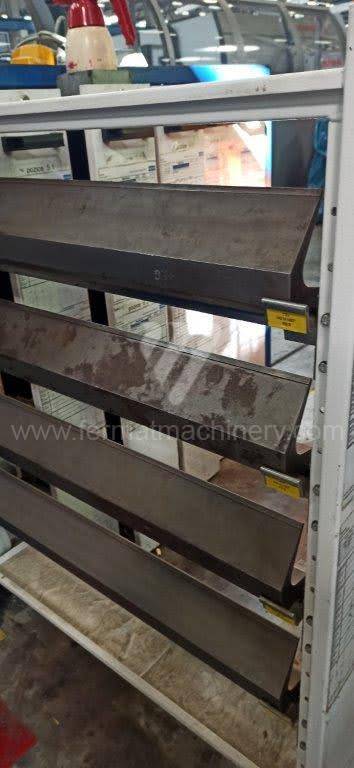

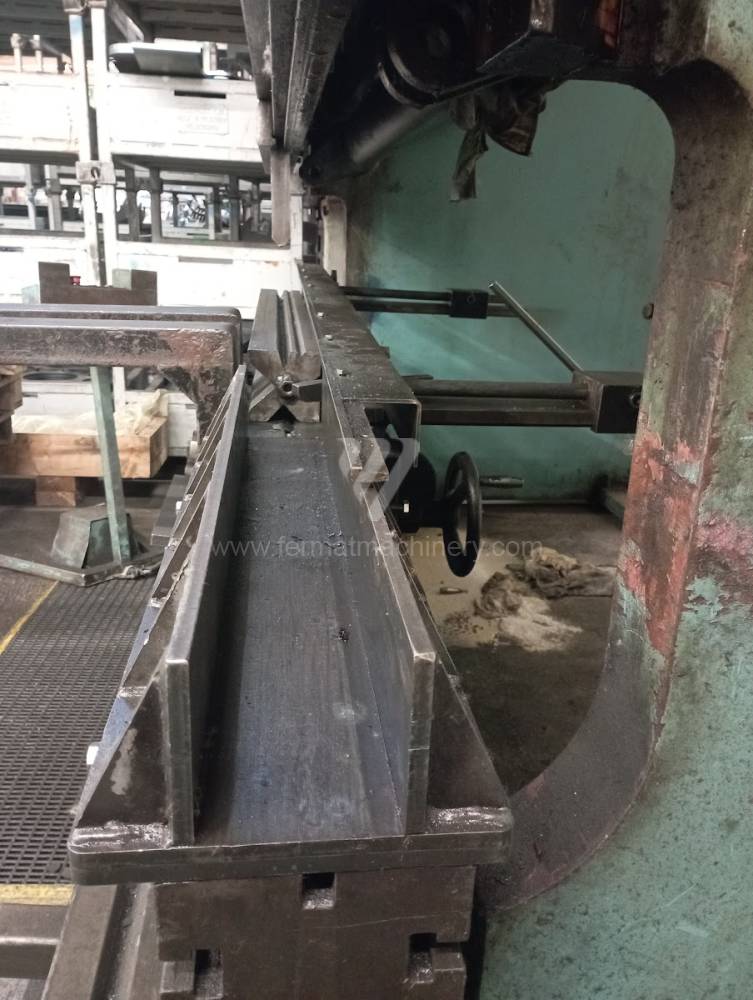

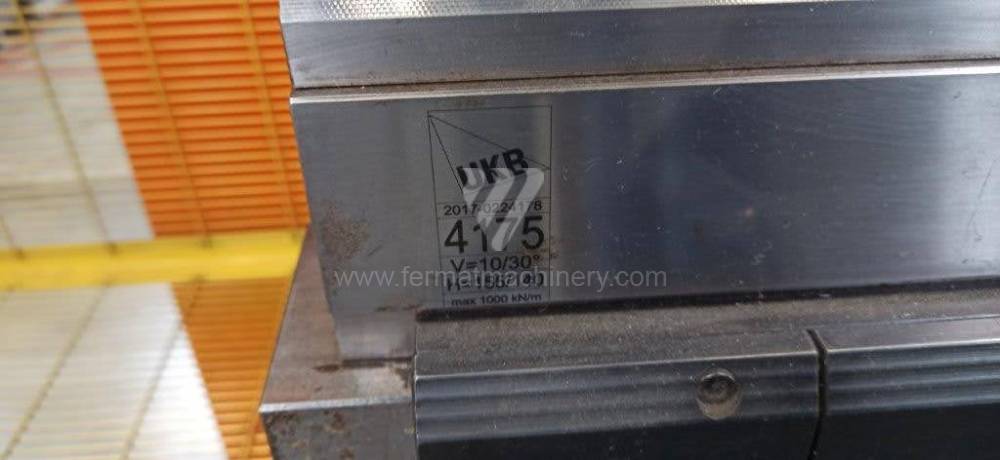

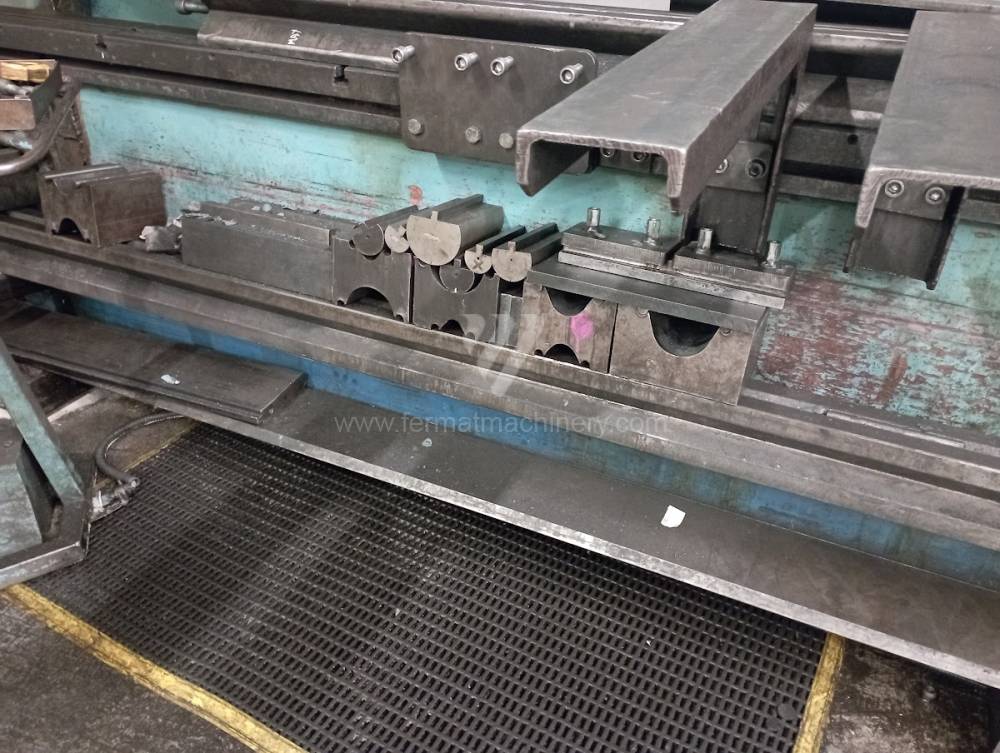

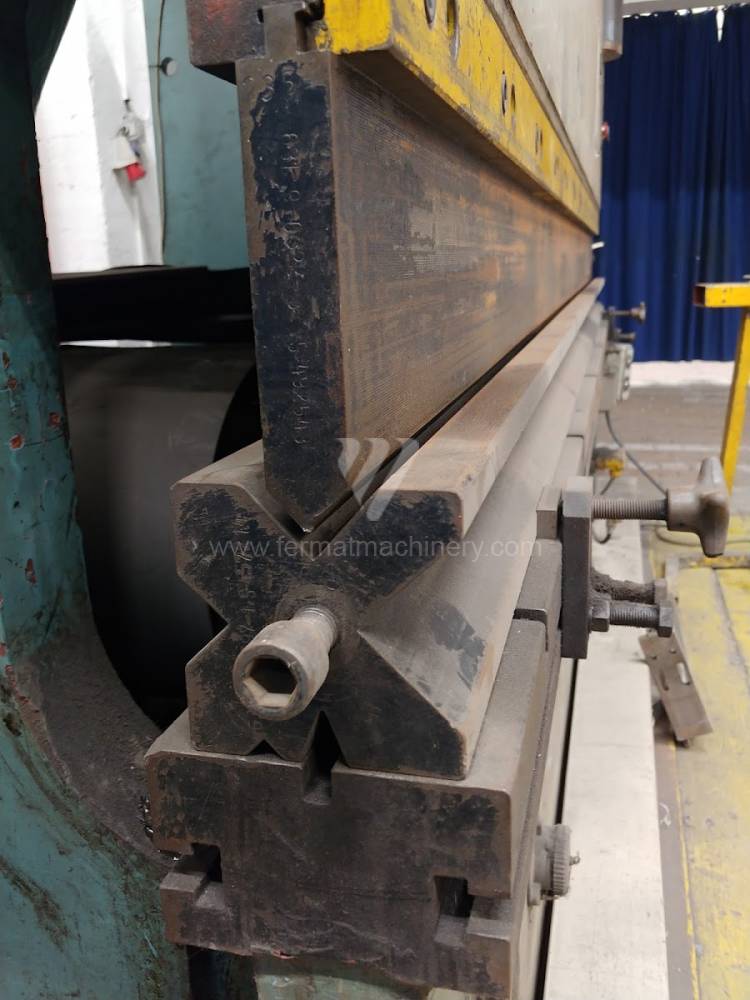

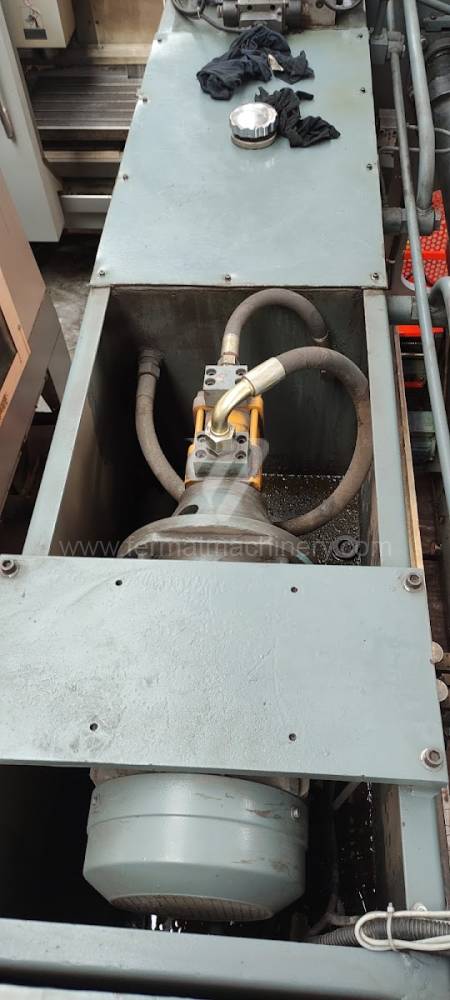

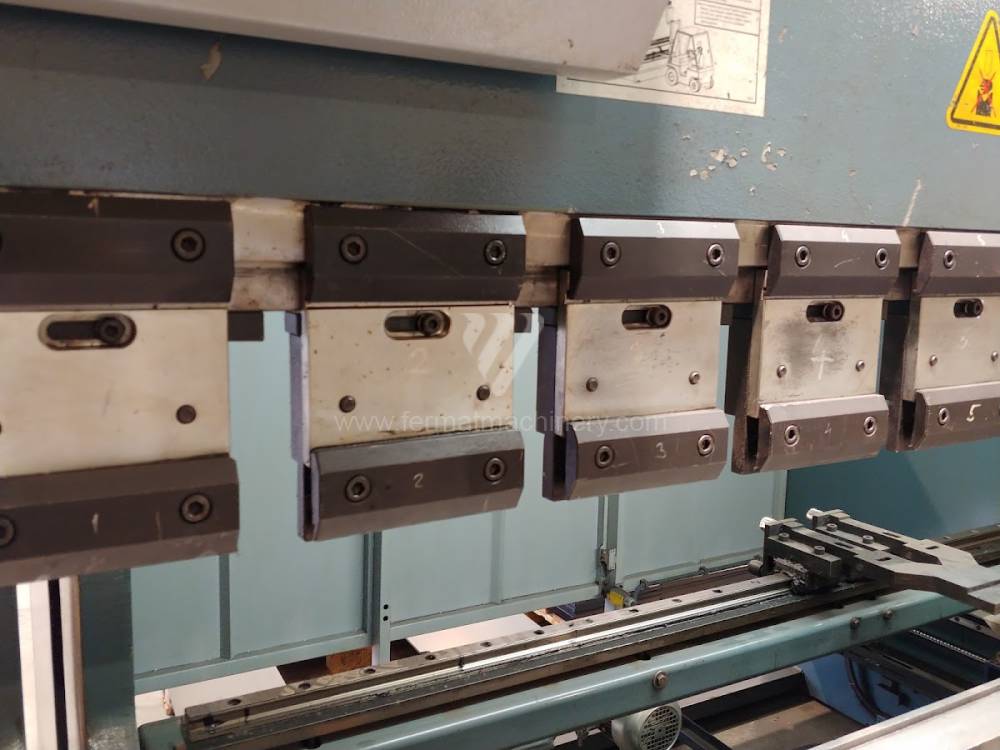

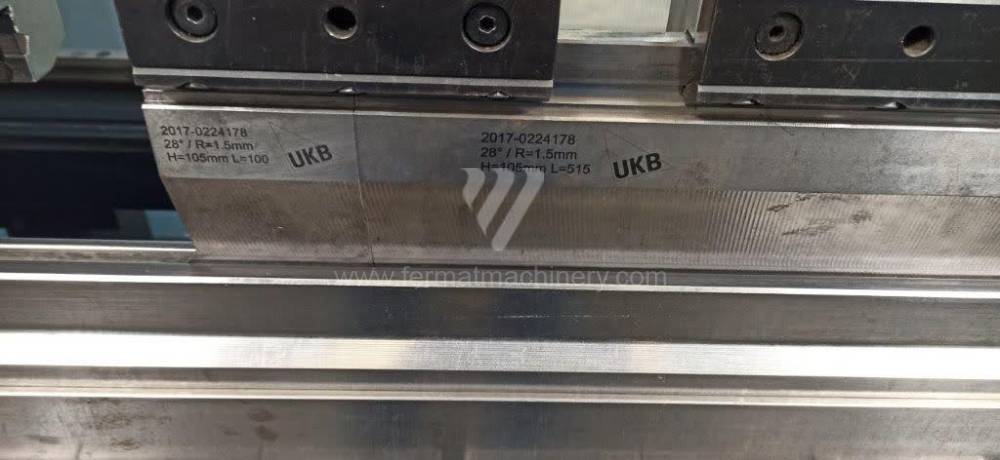

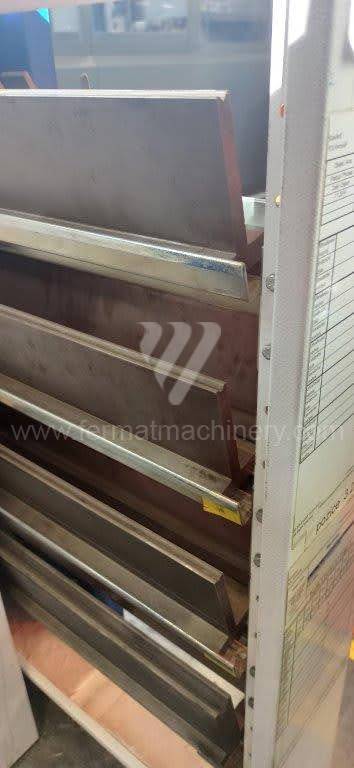

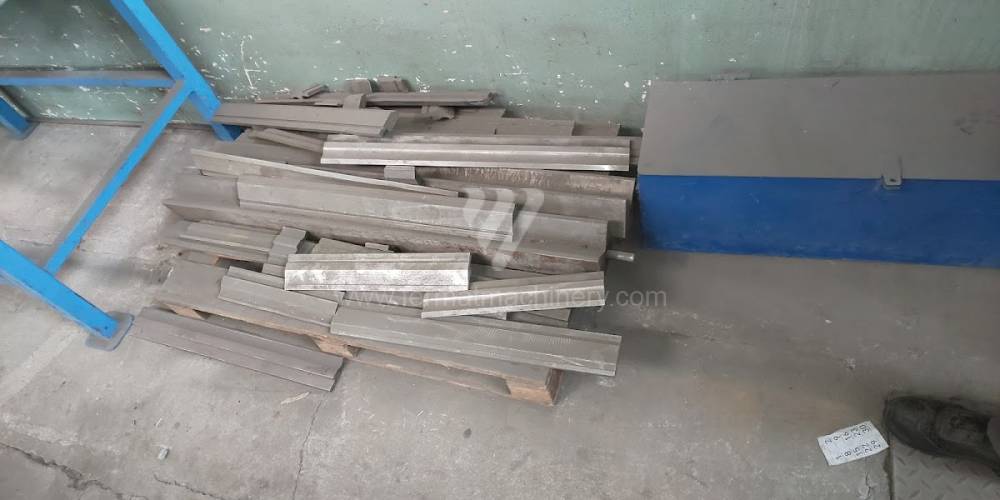

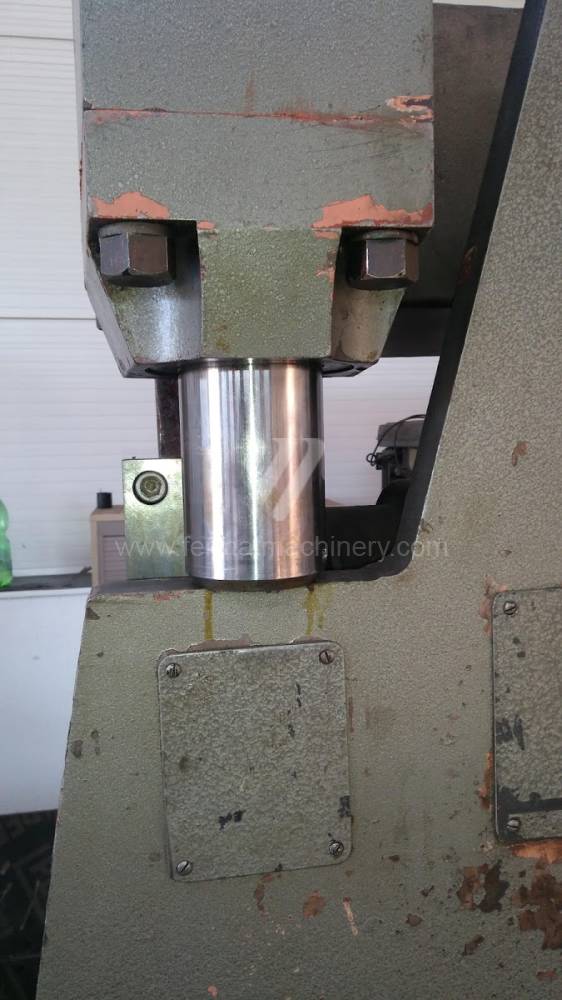

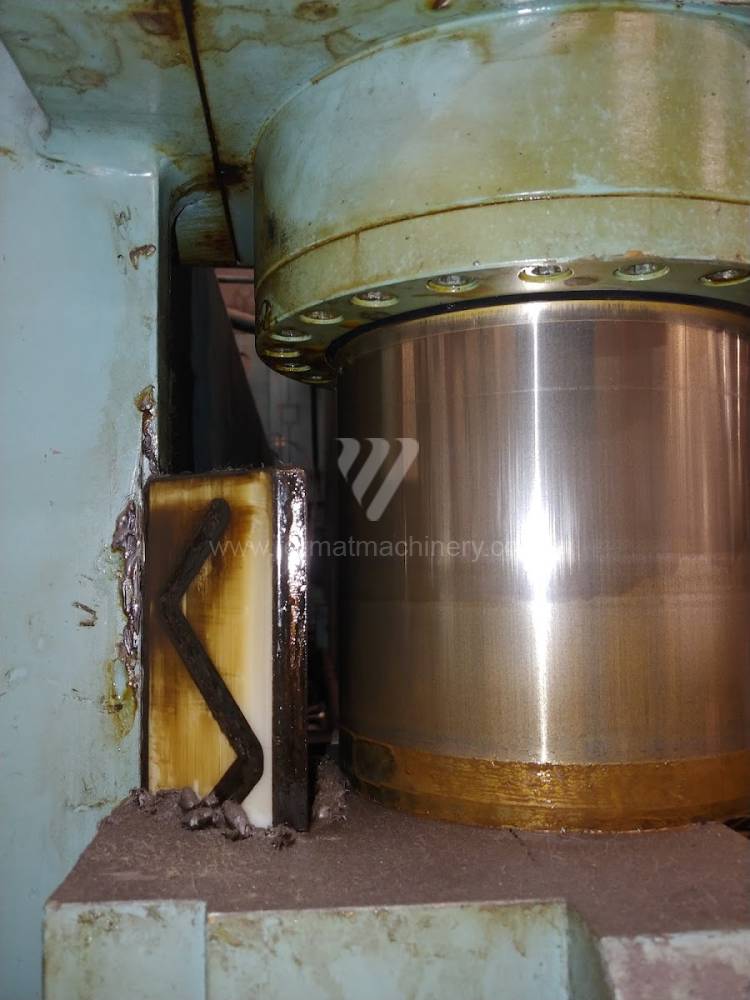

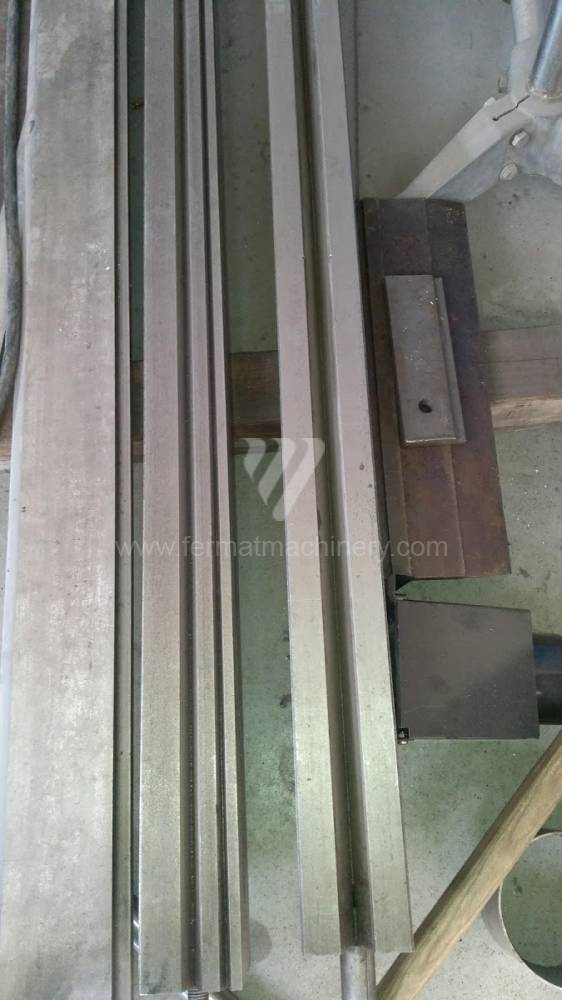

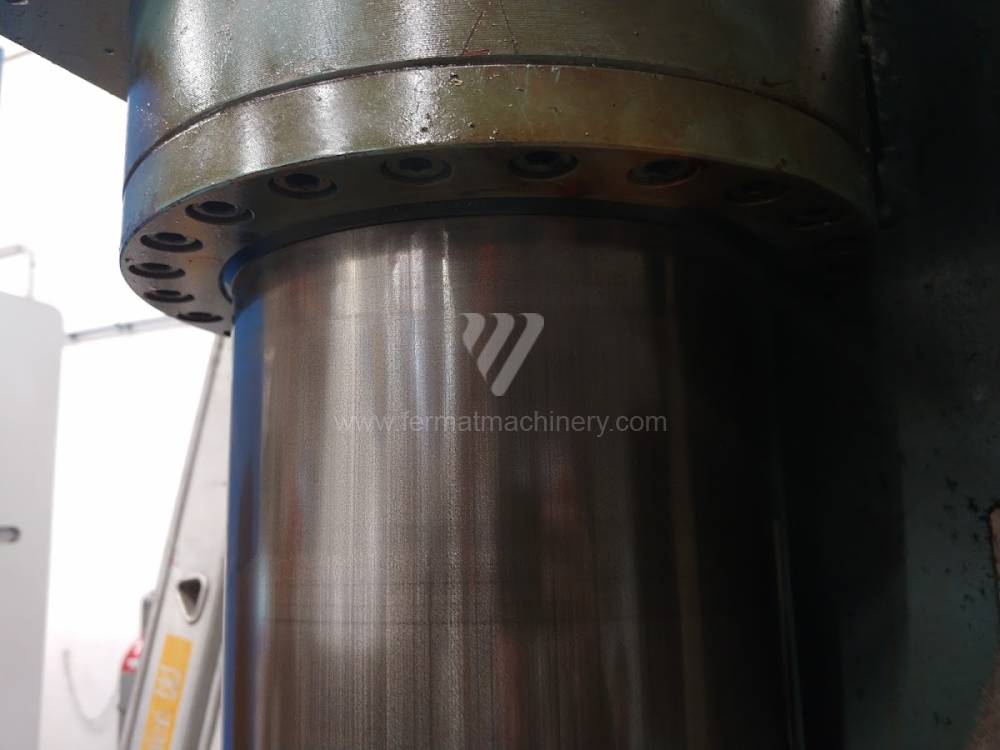

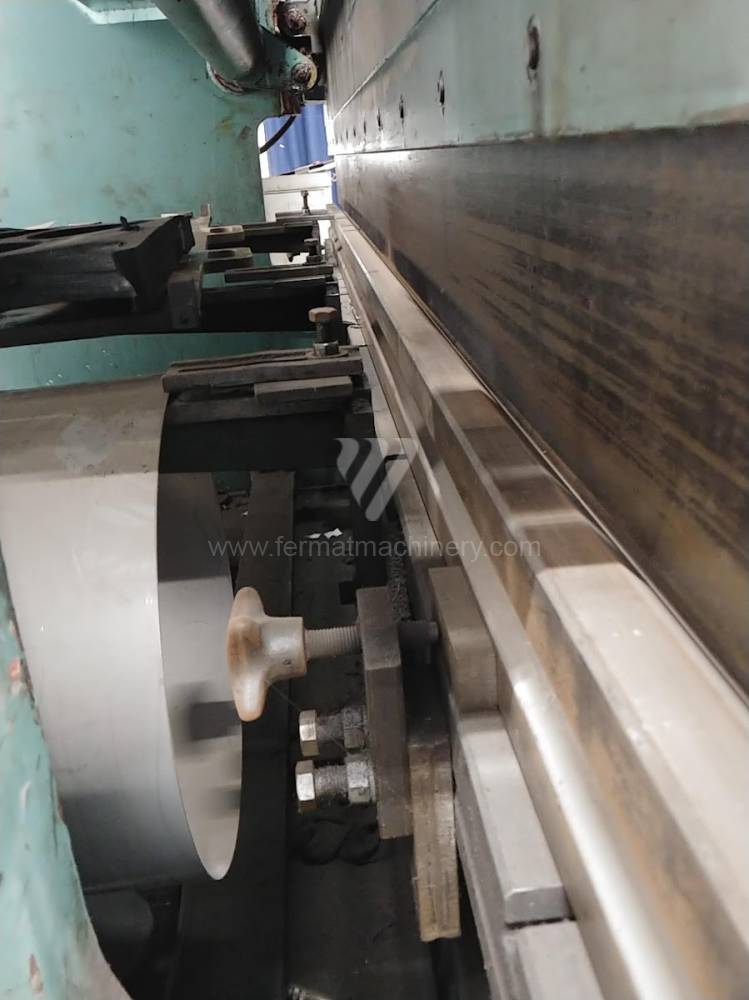

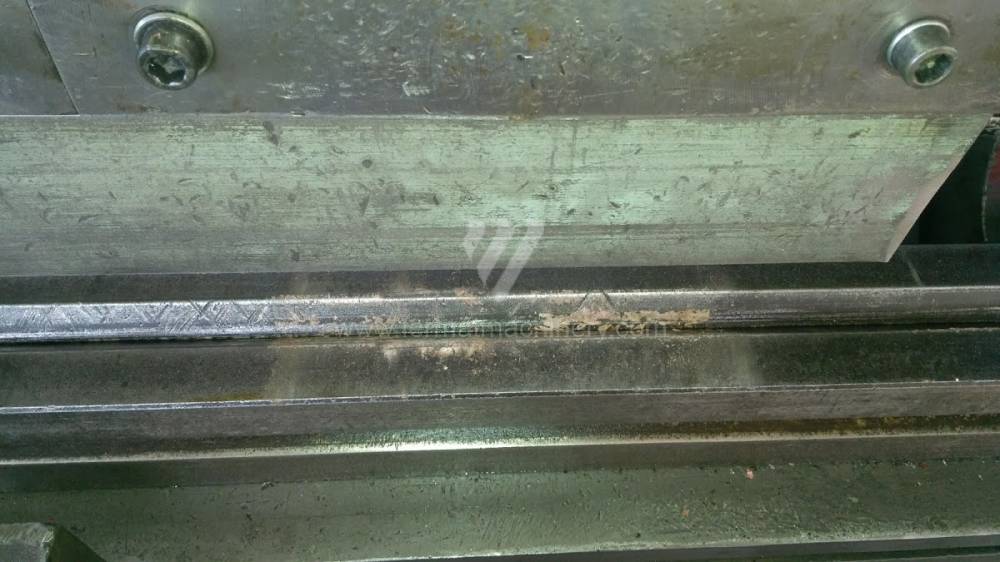

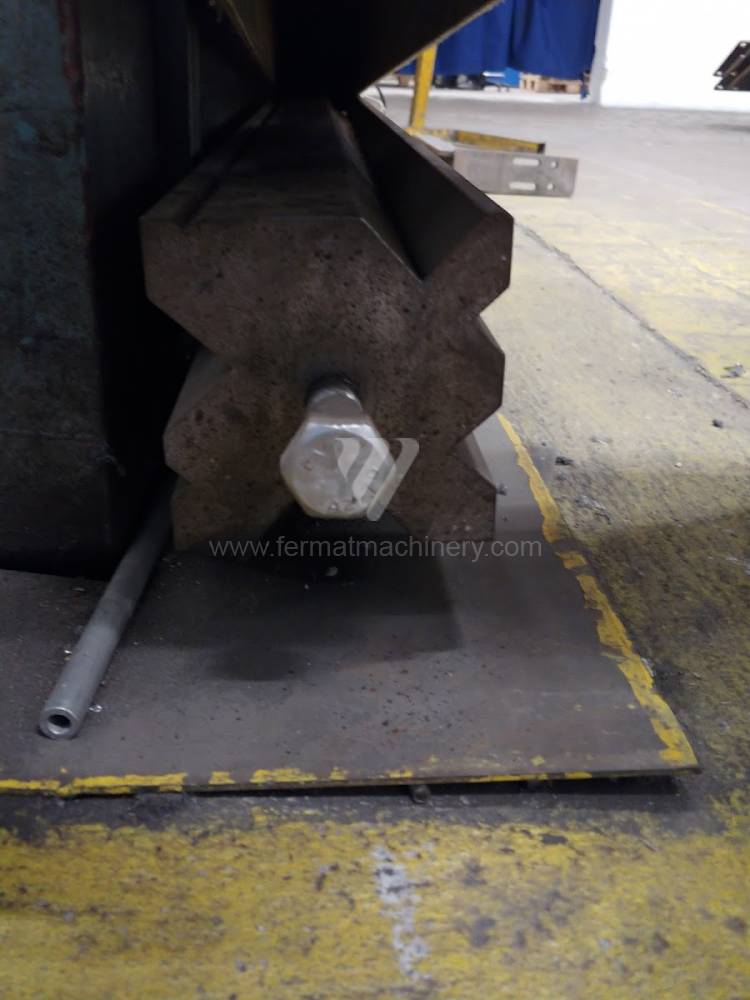

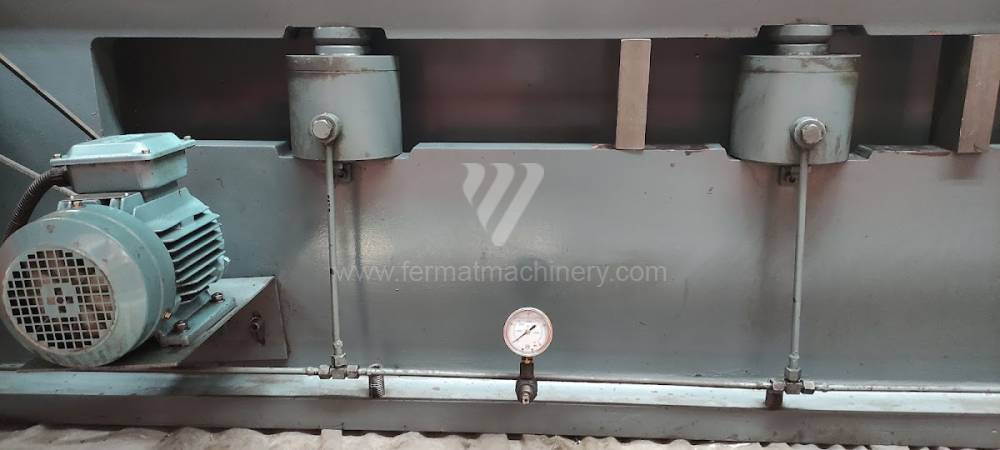

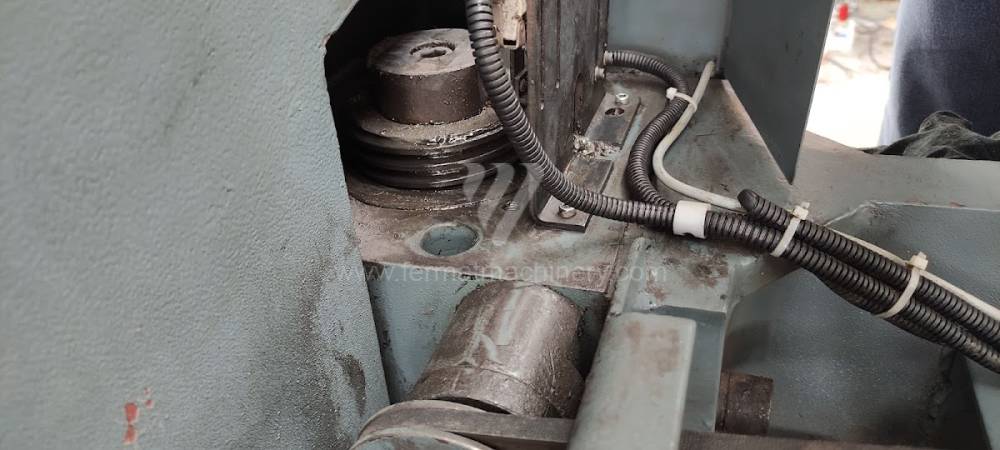

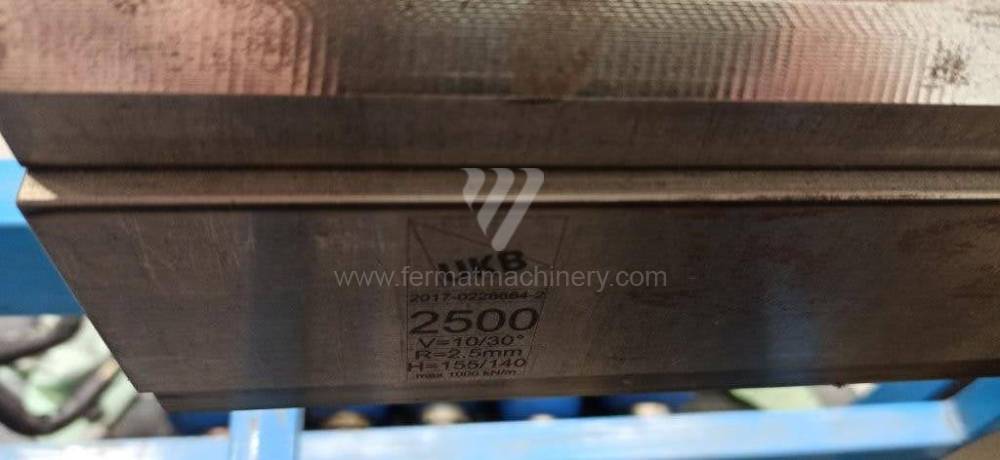

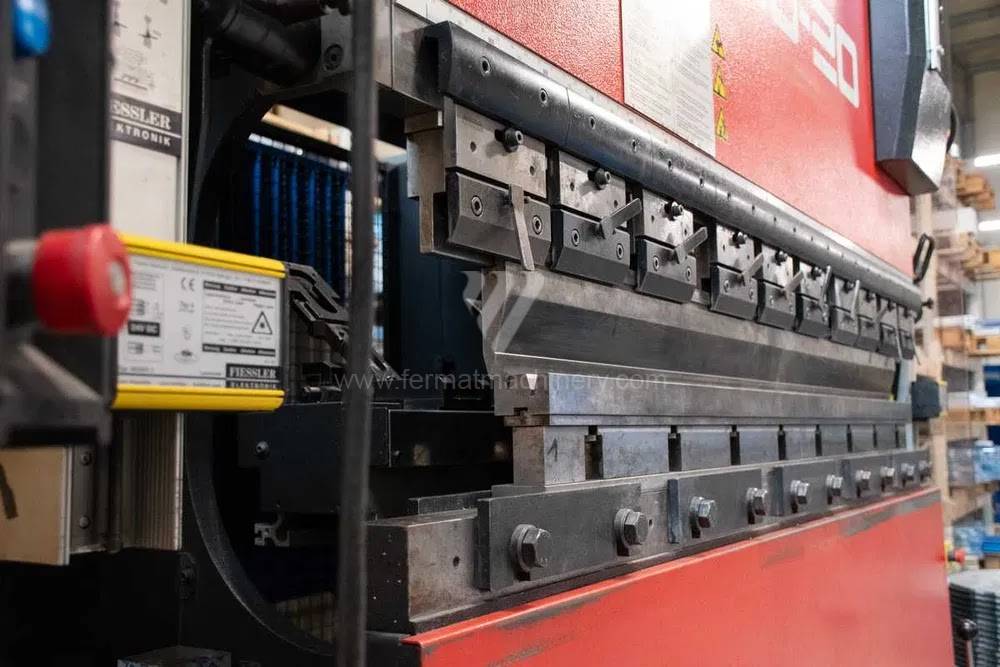

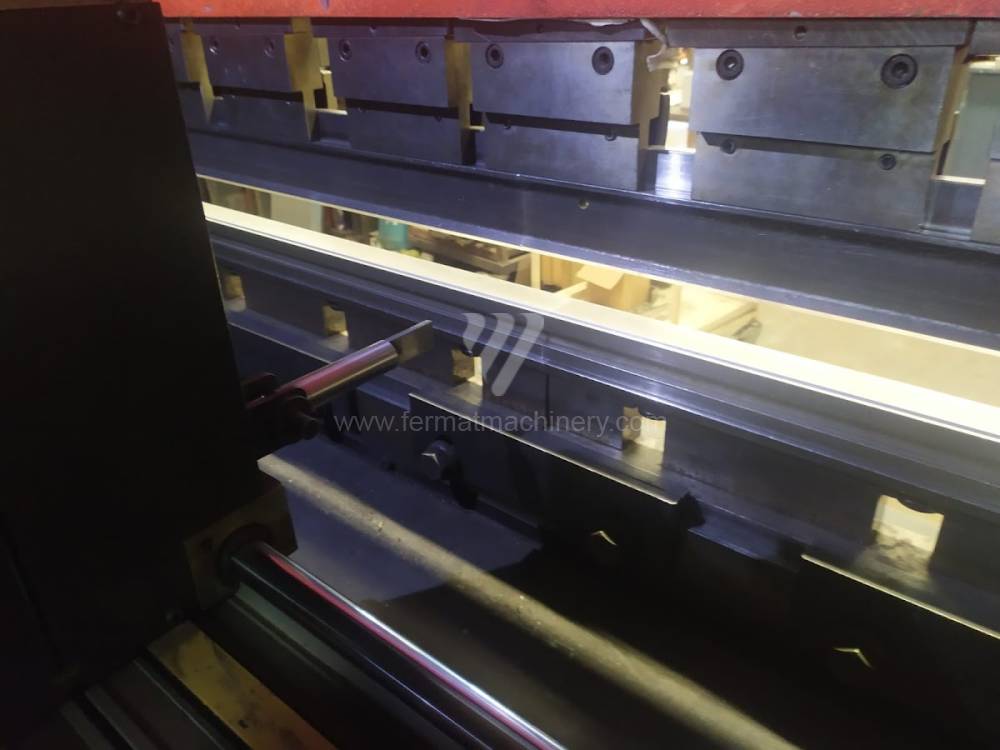

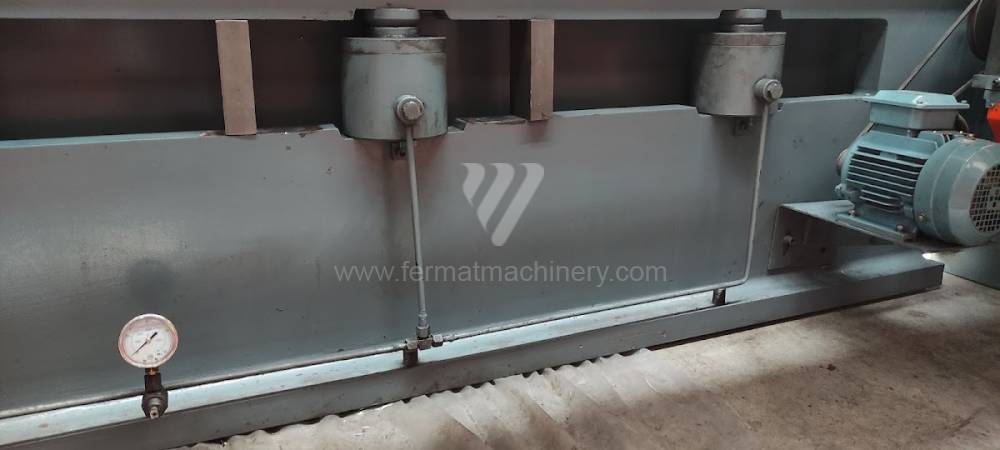

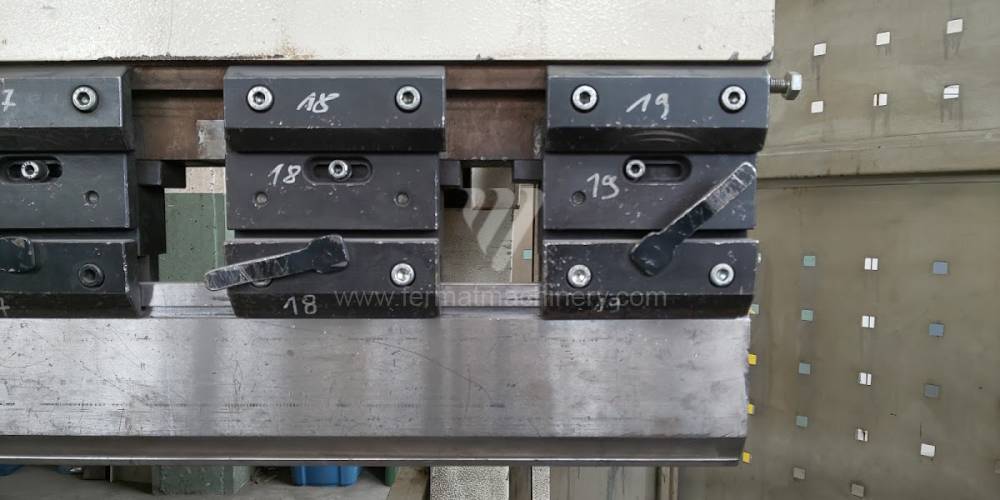

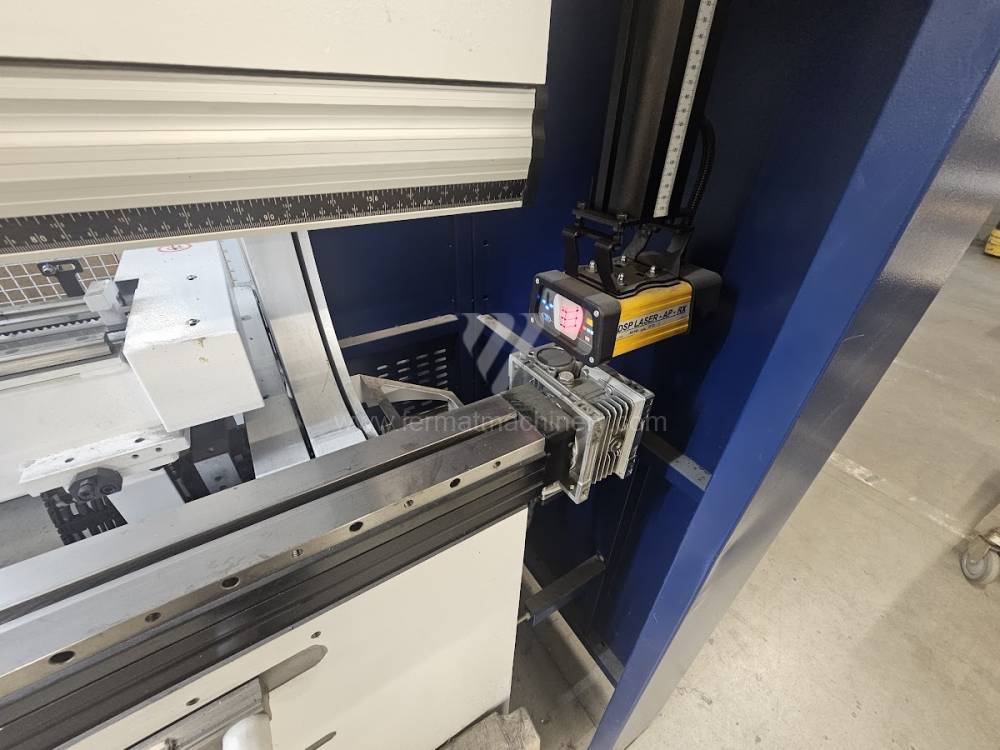

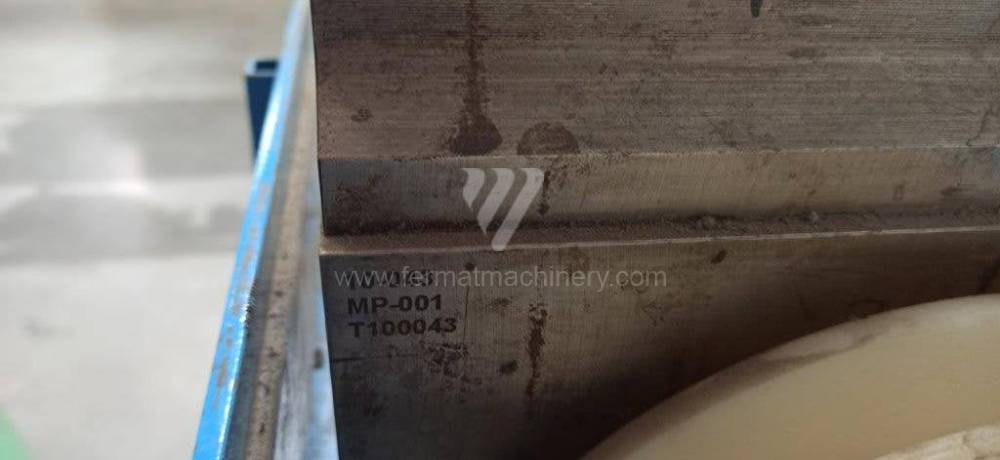

Different types of punches and dies are used here as tools. These tools can be of different shapes and lengths. To clamp these tools mechanical or hydraulic clamping is used. Laser inspection can be used for maximum tool accuracy. Mechanical systems are used to drive the press, with an electric motor driving a system of pulleys and belts. Or a hydraulic one, which drives the hydraulic unit via an electric motor and the latter moves the ram through the pressure of the cylinders.

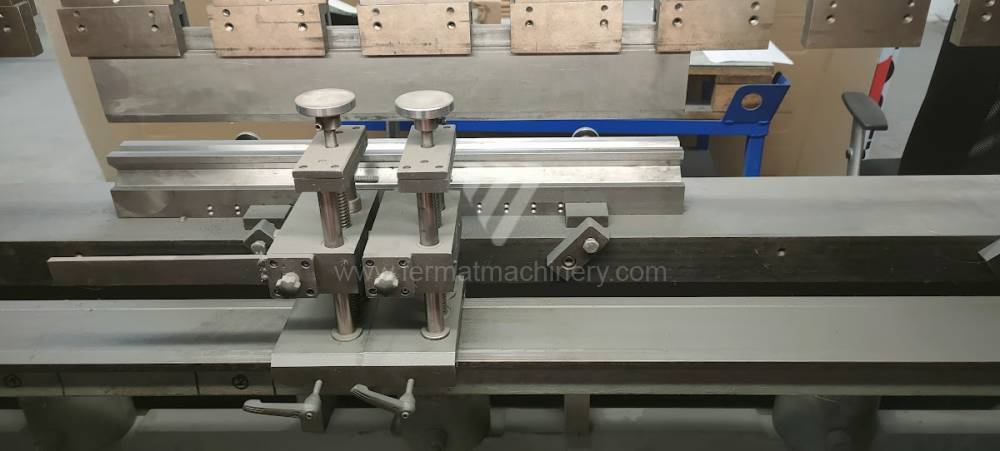

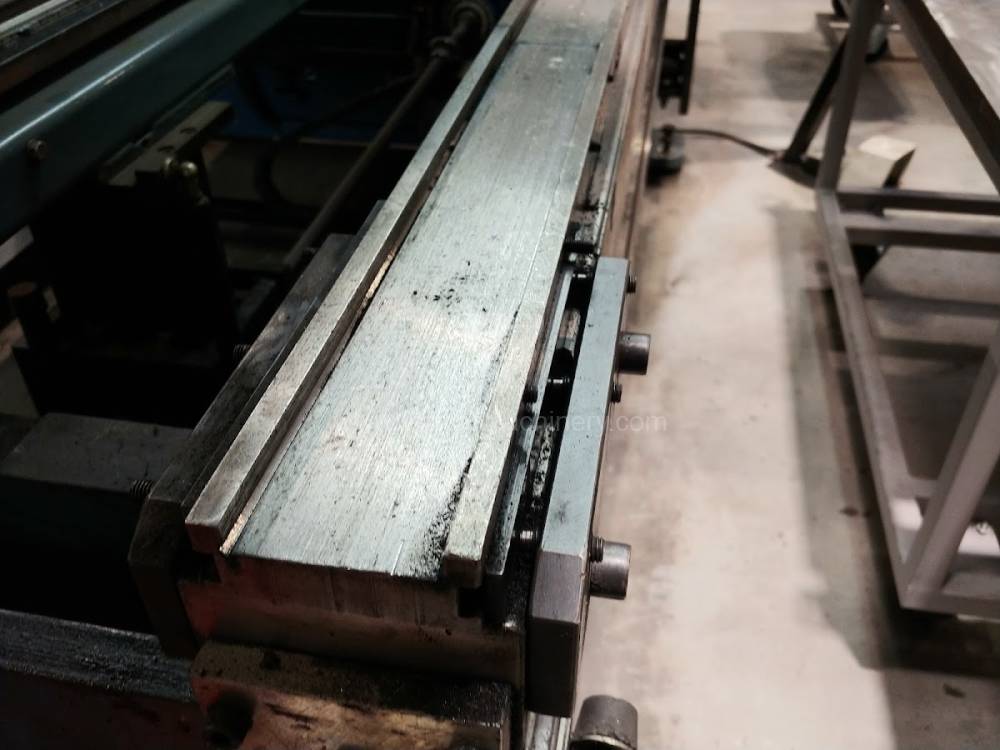

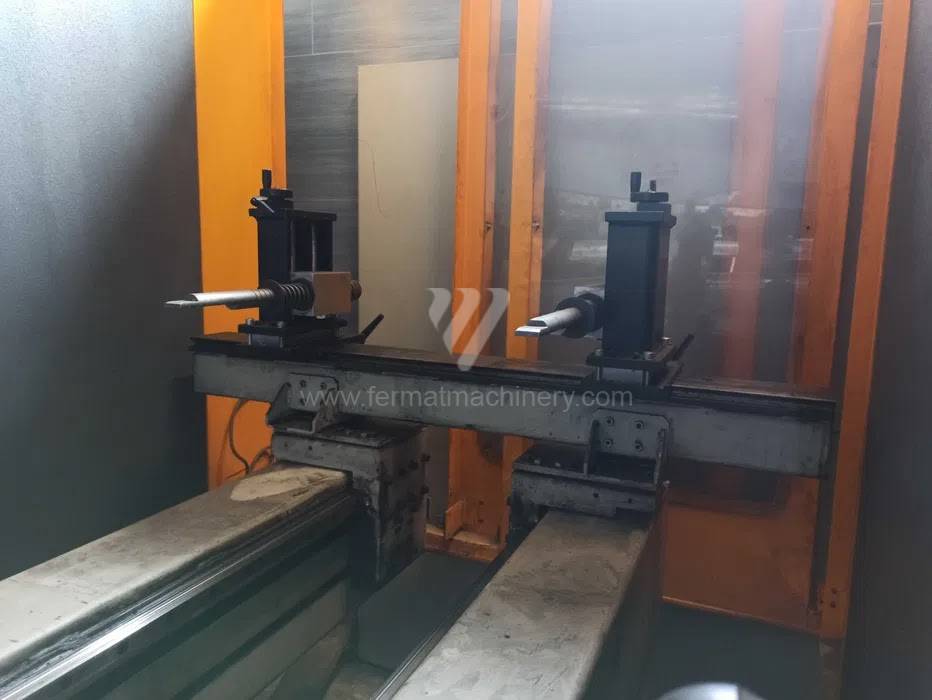

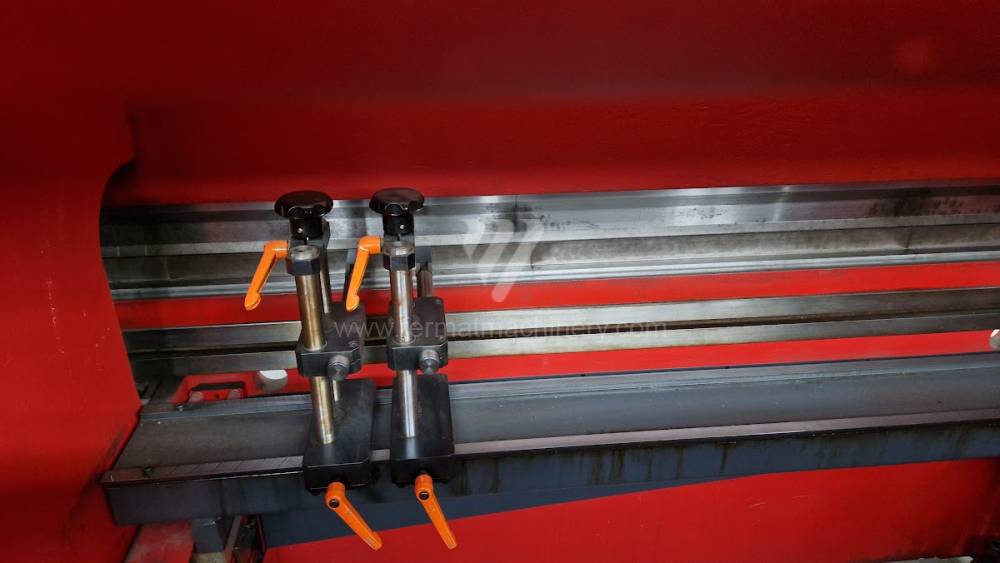

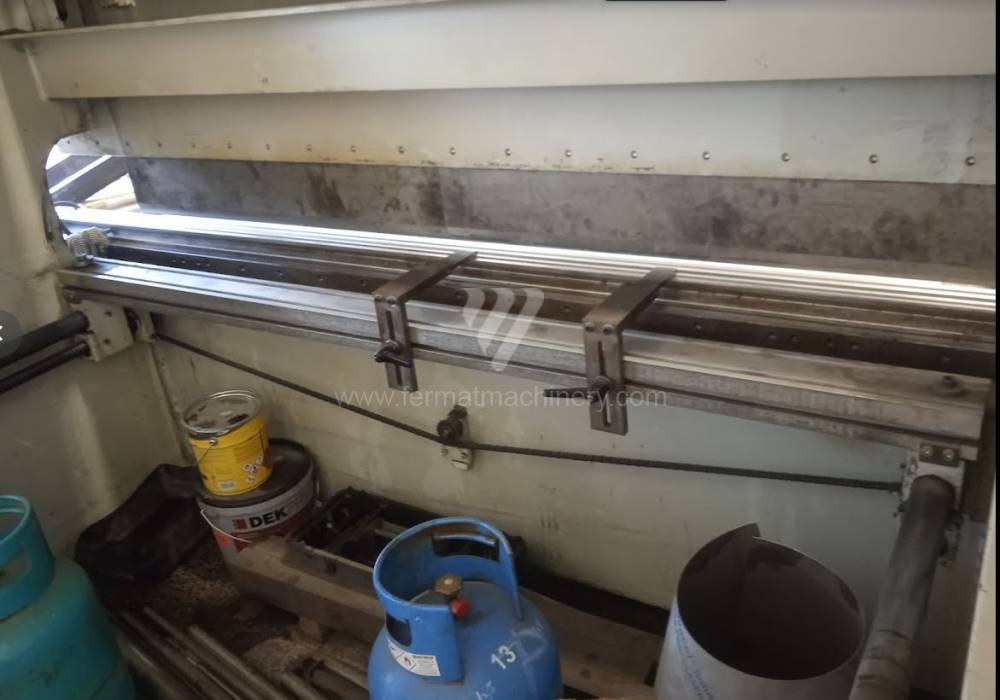

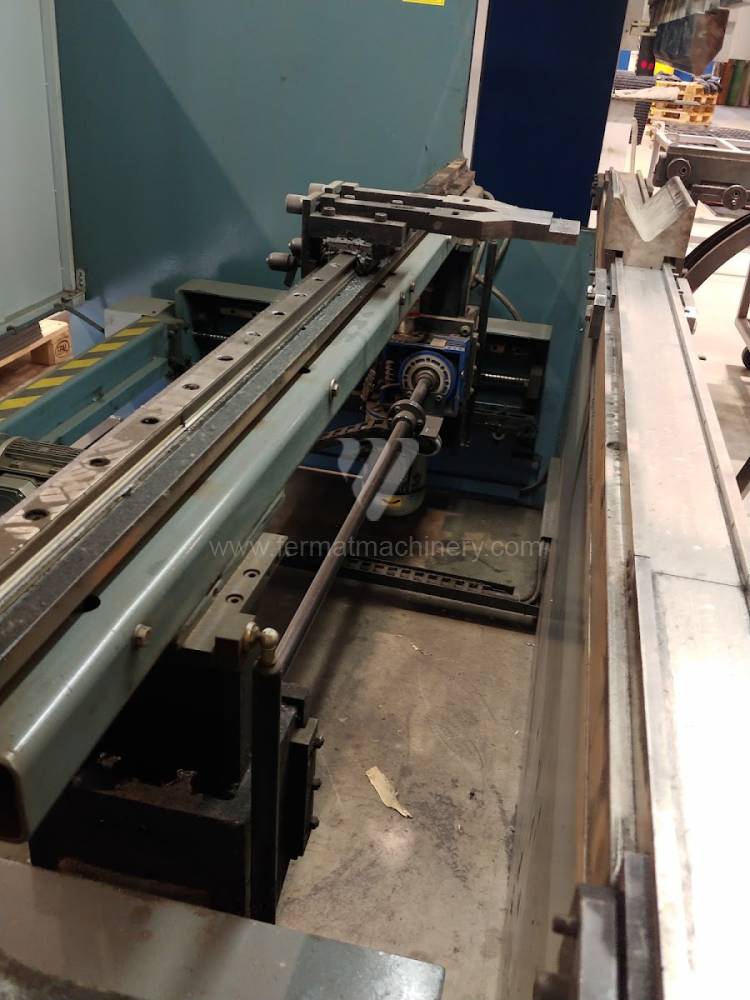

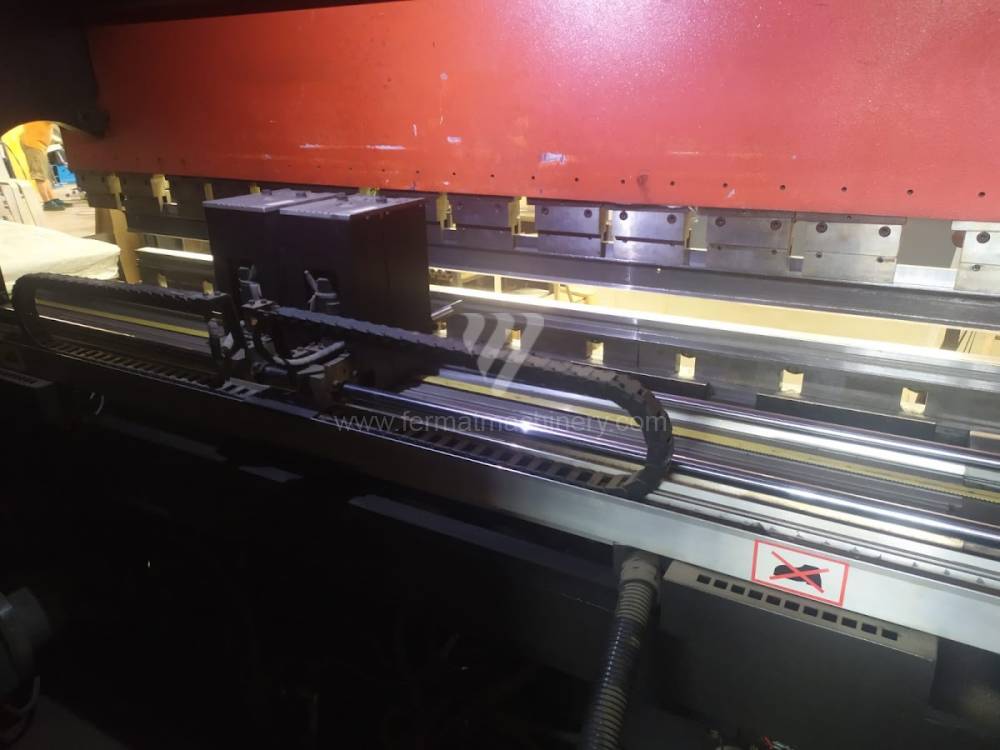

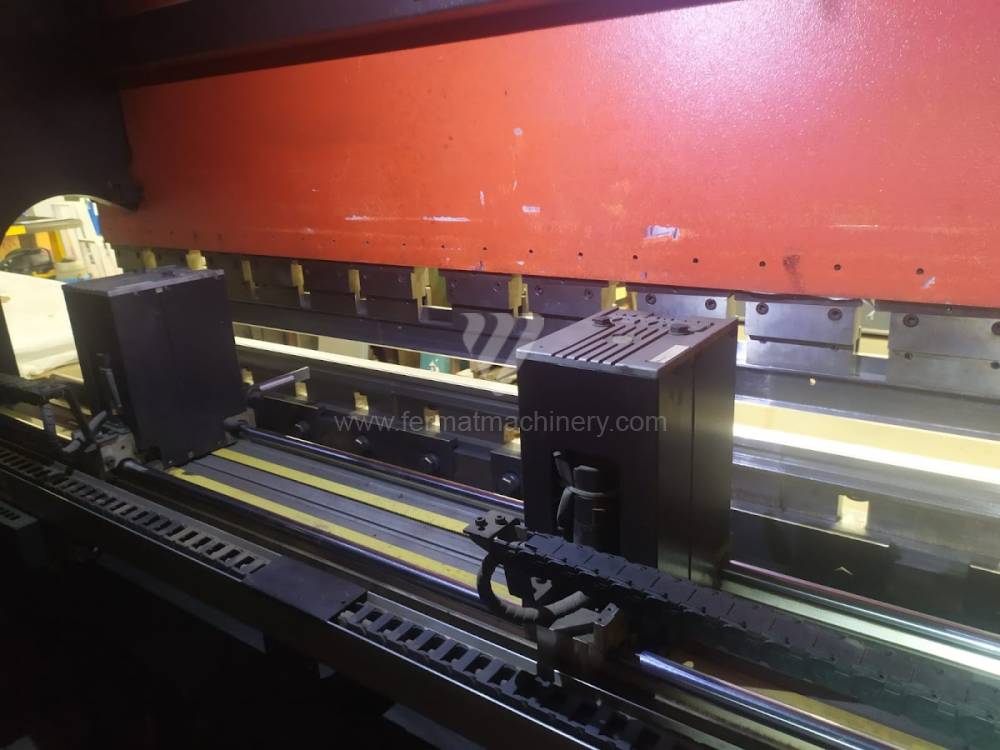

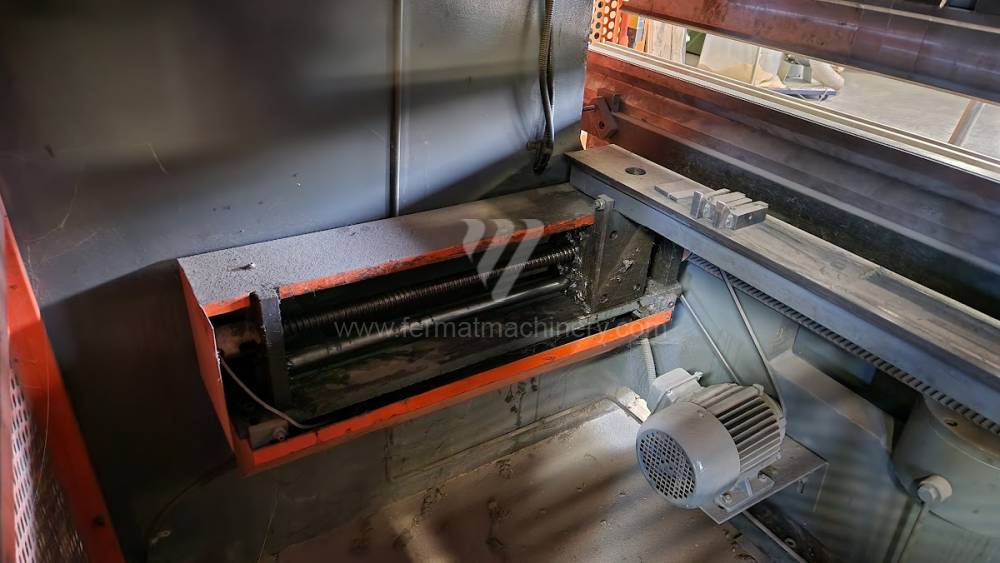

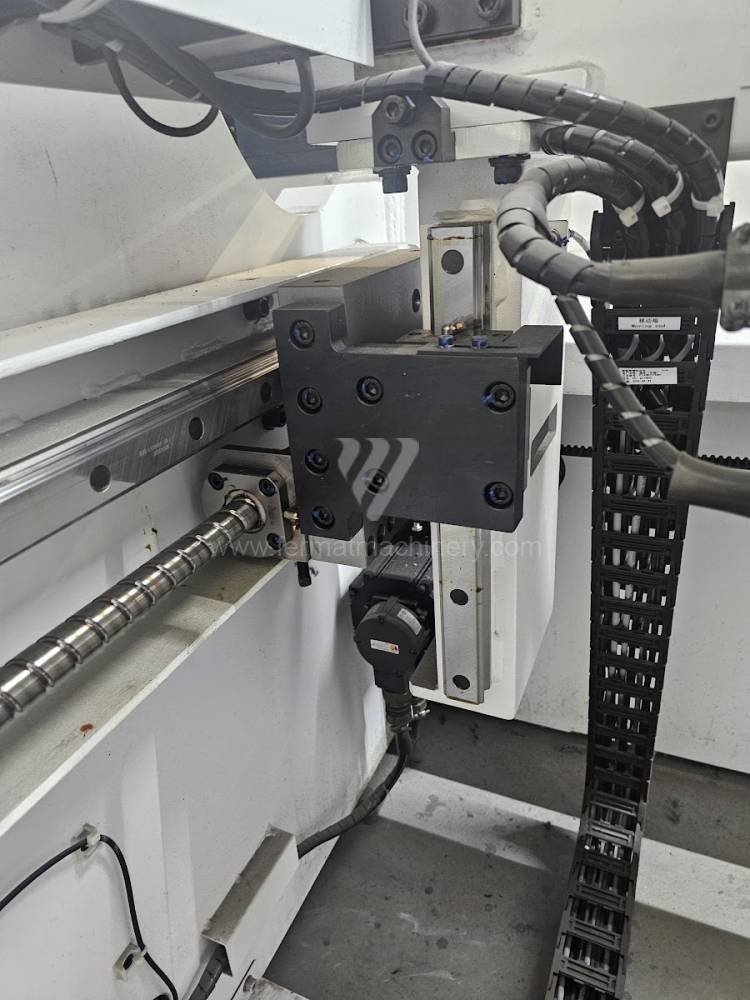

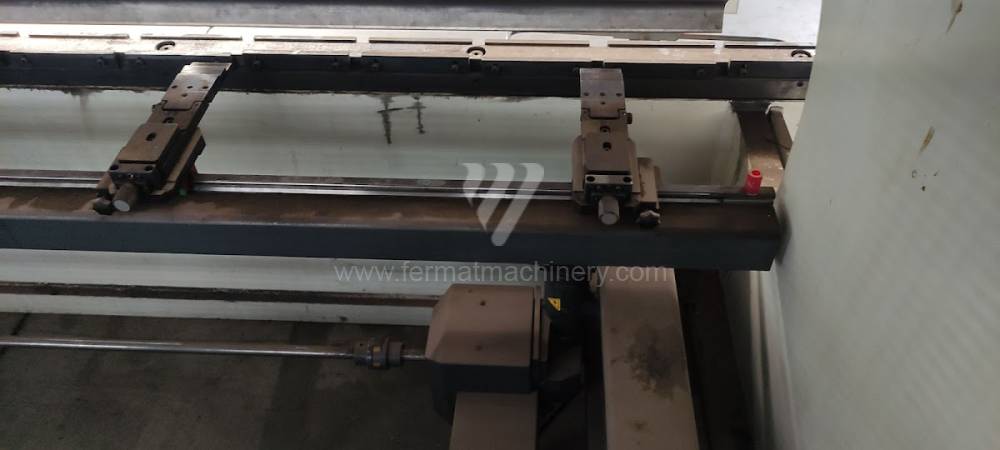

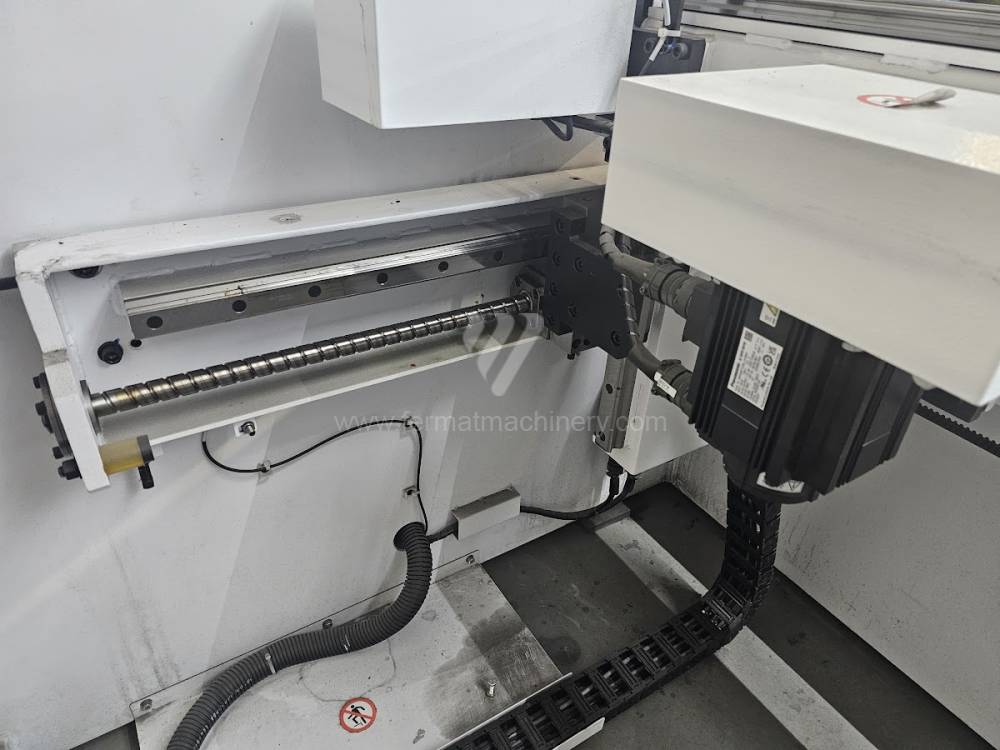

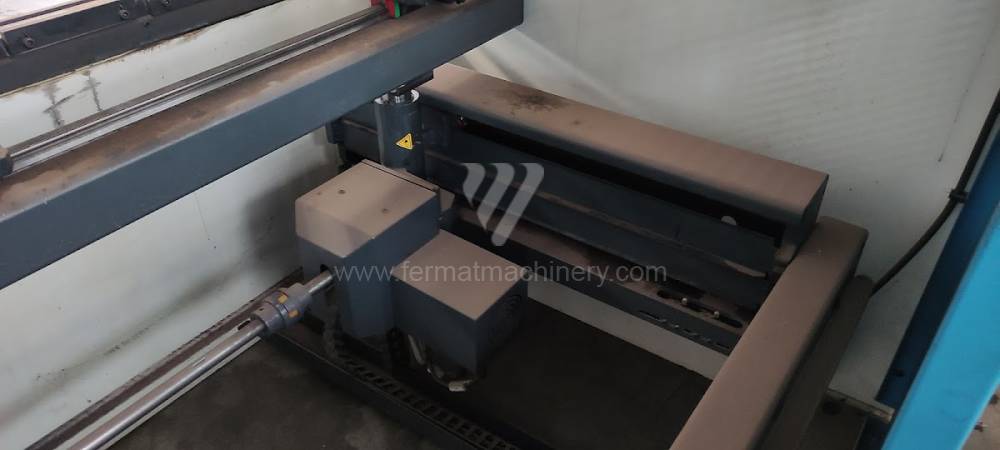

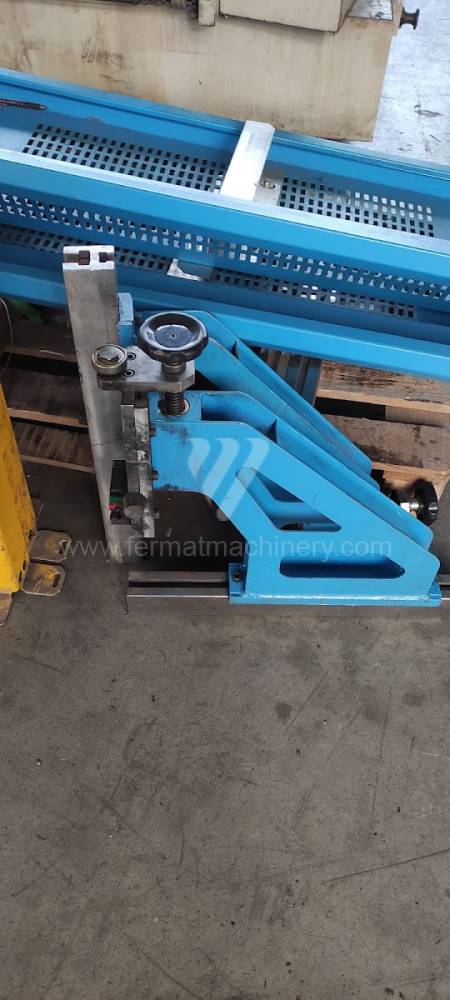

The rear stop is very important for a press brake. It ensures the correct positioning of the workpiece in the machine. Semi finished product is pressed against the thumb, which is on the stop and ensures the correct position with respect to the tool. The rear stop is controlled by a CNC system and it moves to precise positions according to the program. Machine can operate in up to 6 axes.

There are following axes:

X - along which the stop moves forward and backward

Z - along which the stop moves to the left or to right

R - along which the stop moves up and down

Another important function of press brakes is cambering. It is a process when the the long parts are bended the resistance of the material to the upper tool, elastic deformation of the part of the ram with the punch occurs. This can be prevented by underlying the matrix in the central part, grooves on the edges of the working table or automatic system.

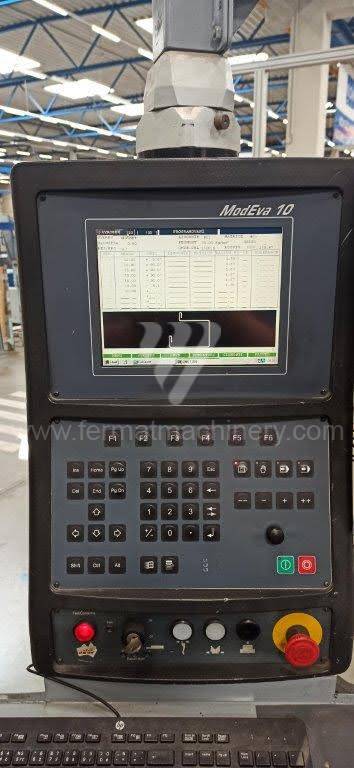

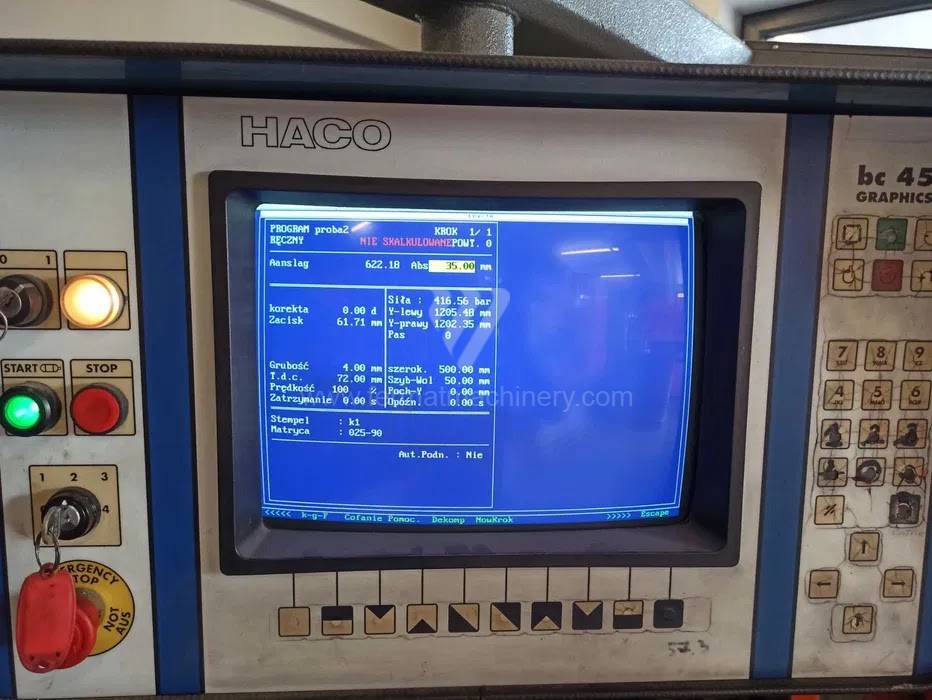

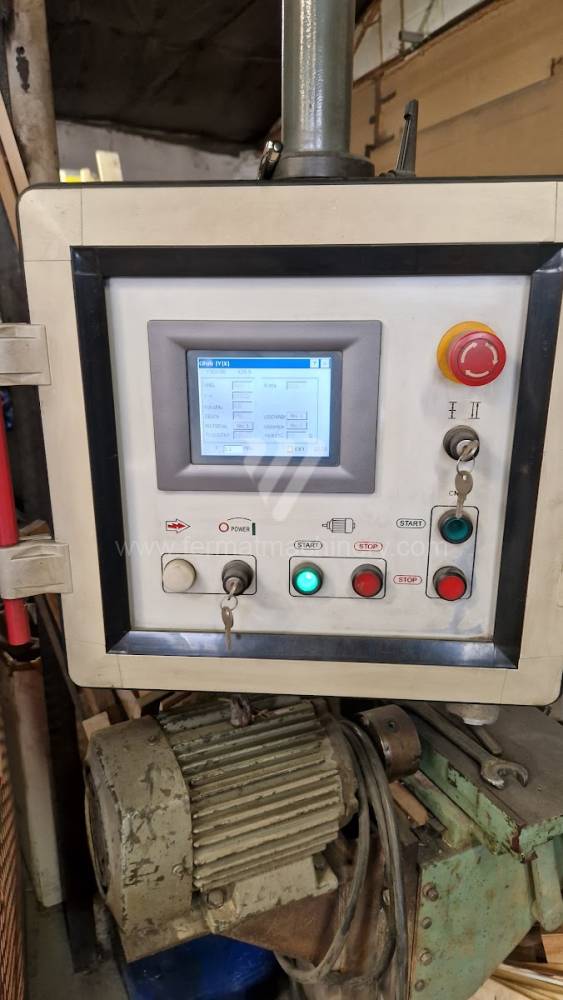

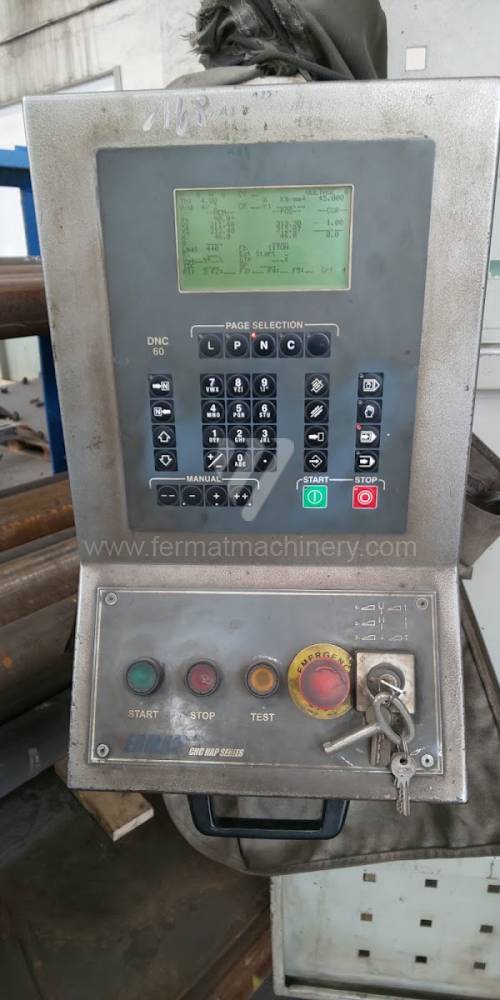

Press brake control

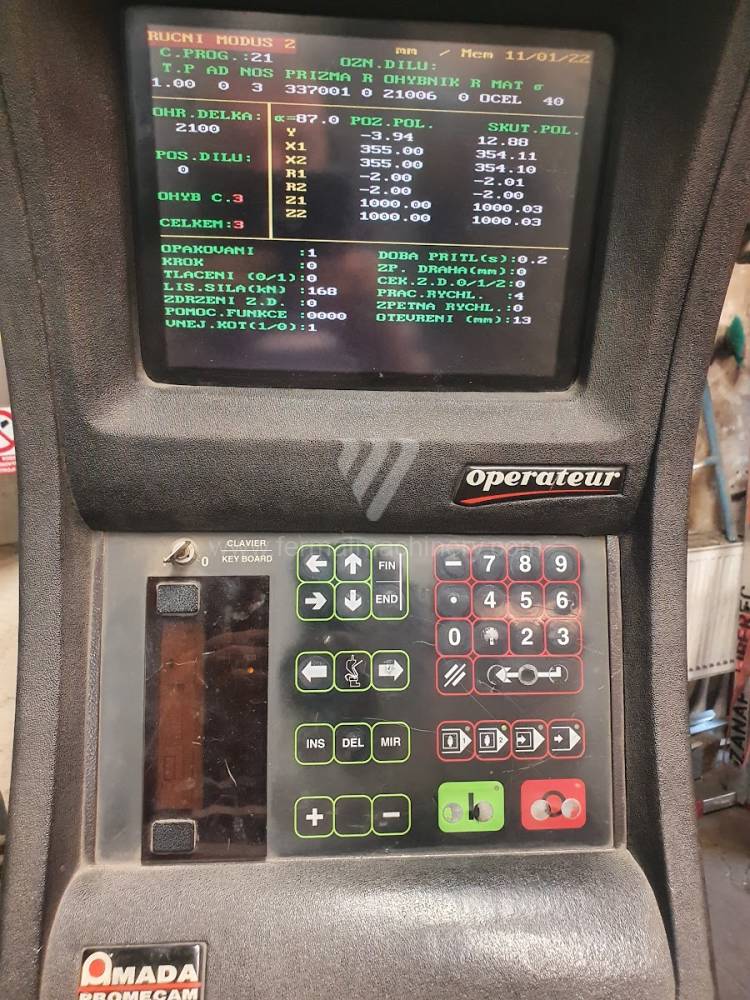

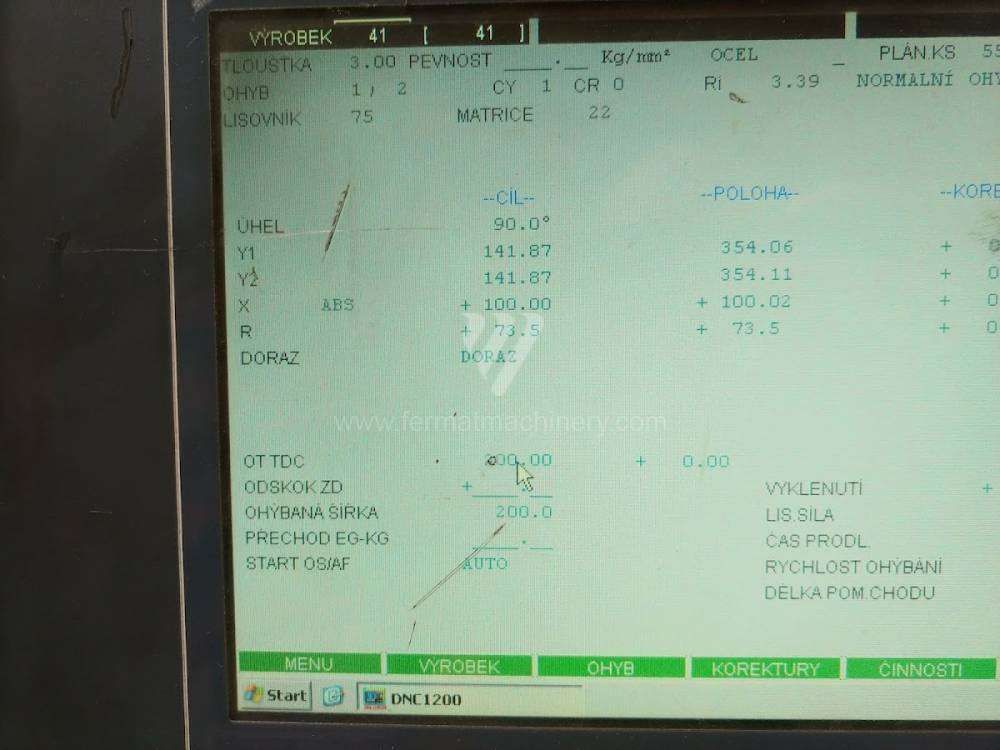

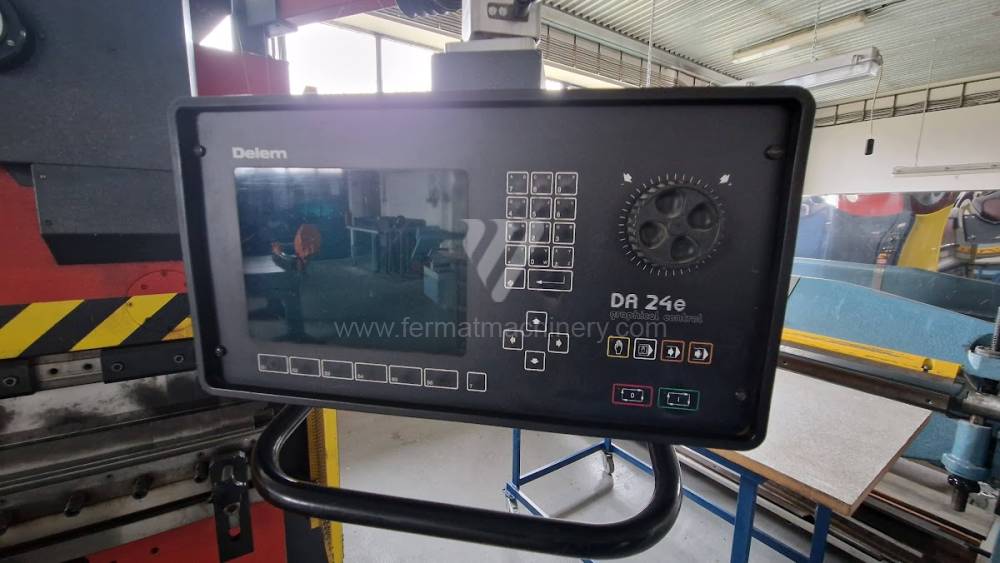

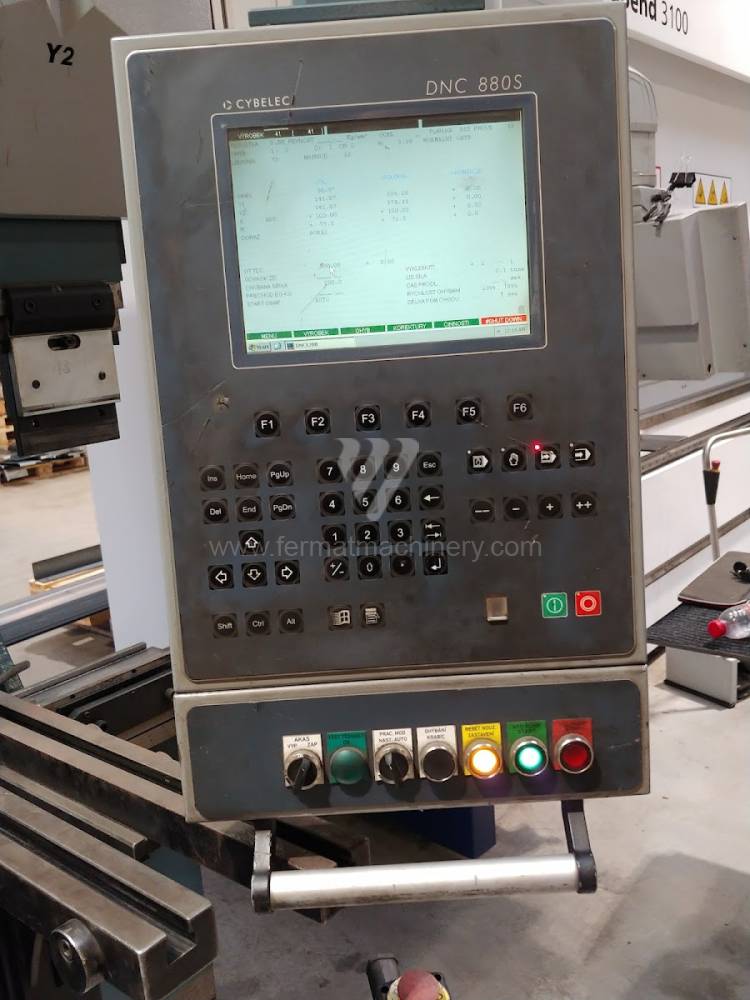

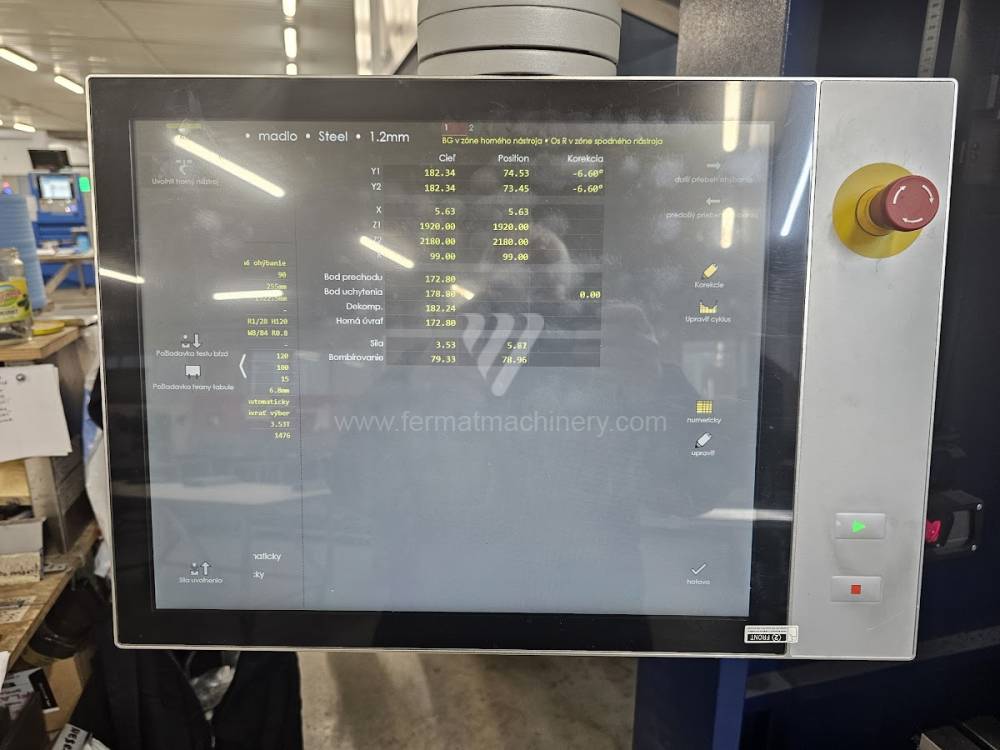

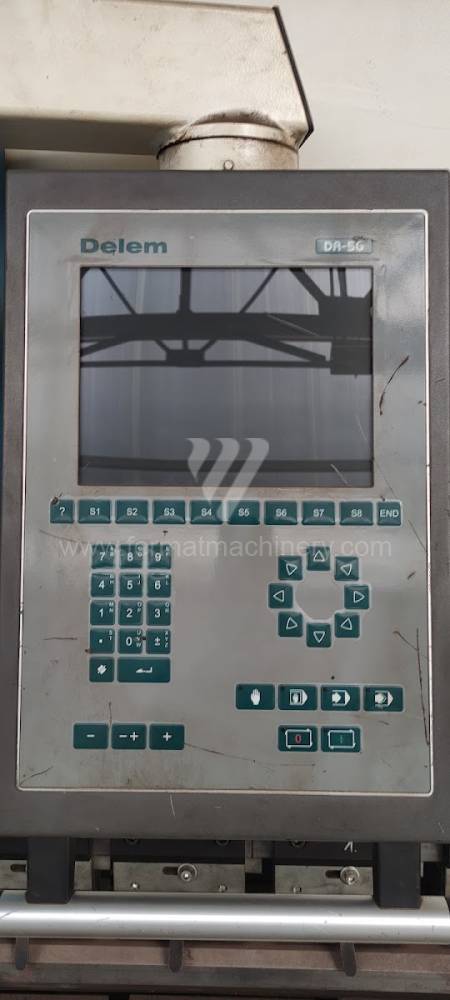

Today, press brakes are controlled by a computer systems. Based on the entered values (material, tools, length, etc…)  calculates the production process, the movement of the stops or the bending force. Afterwards the machine can work in three following modes .

  • Manual mode
  • Semi-automatic mode
  • Automatic mode

Types of press brakes

Press brakes are designed with different types of drivers such as machines with manual control, mechanical or hydraulic driver.  Each has its advantages and disadvantages. Furthermore, it is possible to divide press brakes according to their construction into segmental, tandem and combined.

Manufacturers of press brakes

Most popular manufacturers are TRUMPF, DURMA, SAFAN DARLEY, BYSTRONIC, GASPARINI, Haco, Beyeler, Promecam, Hämmerle.

Currently, the most widely used and manufactured are hydraulic press brakes, which are CNC controlled.Top machines are from following manufacturers: Trumpf, Amada, Bystronic. These manufacturers use either their own CNC system for control or universal ones such as Delem, Cybelec, ESA..  These machines achieve a high level of automation of the operating cycles and therefore the maximum use of their capabilities. Of course press brakes from these top manufacturers are very expensive to purchase.
