Eszterga
12345678 Lista Rács
SV 18 RD
SF-1000 CNC
SL 30 THE
Cutex 160 B
QTE-200MY SG
TNL 12/7
SL 25
PUMA TT 1800 SY
QTN 10
SE-325
QUICK TURN NEXUS 200-II MS
T-6
G 200 compact
LYNX 2100A + ROBOTEC APC7
CLX 450 V4
MACH 2/C
SU 50
A 20 B SPEEDY
LB 3000 EX II
HIT-250 MS
TechM XD20H
HT 25R
ST-25
Hyperturn 665 MC Plus
HD 2200 C
12345678Eszterga
SV 18 RD
TOS Trenčín
Kat. sz.: 242058
Az ágy fölötti anyag átmérője: 380 mm
Csúcstávolság: 1000 mm
A munkadarab max. súlya: 300 kg
Átmérő a keresztszán felett: 215 mm
Orsófurat: 41 mm
A főmotor teljesítménye: 7,5 kW
SF-1000 CNC
YOU JI
Kat. sz.: 221185
Gyártás éve:2014
Fanuc vezérlőrendszer: 0i Mate - MD
Elforduló átmérő: mm
Elfordulási hossz: 600 mm
Ferde ágy: nem
Orsófurat: 180 mm
Revolverfej: nem
SL 30 THE
Haas Automation
Kat. sz.: 241695
Gyártás éve:2007
Haas vezérlőrendszer:
Elforduló átmérő: 760 mm
Elfordulási hossz: 860 mm
Ferde ágy: igen
Orsófurat: 76 mm
Revolverfej: igen
Cutex 160 B
Hwacheon Machinery
Kat. sz.: 251251
Gyártás éve:2008
Fanuc vezérlőrendszer:
Elforduló átmérő: max 300, standard 186 mm
Elfordulási hossz: 284 mm
Ferde ágy: igen
Y-tengely: nem
Ellenorsó: nem
QTE-200MY SG
MAZAK
Kat. sz.: 251348
Gyártás éve:2023
Mazatrol vezérlőrendszer:
Elforduló átmérő: 340 mm
Elfordulási hossz: 535 mm
Ferde ágy: igen
Y-tengely: igen
Ellenorsó:
TNL 12/7
Traub
Kat. sz.: 241190
Gyártás éve:2000
Elforduló átmérő: 26 mm
Elfordulási hossz: 130 mm
Ferde ágy: igen
Y-tengely: igen
Ellenorsó: igen
Orsófurat: 12,7 mm

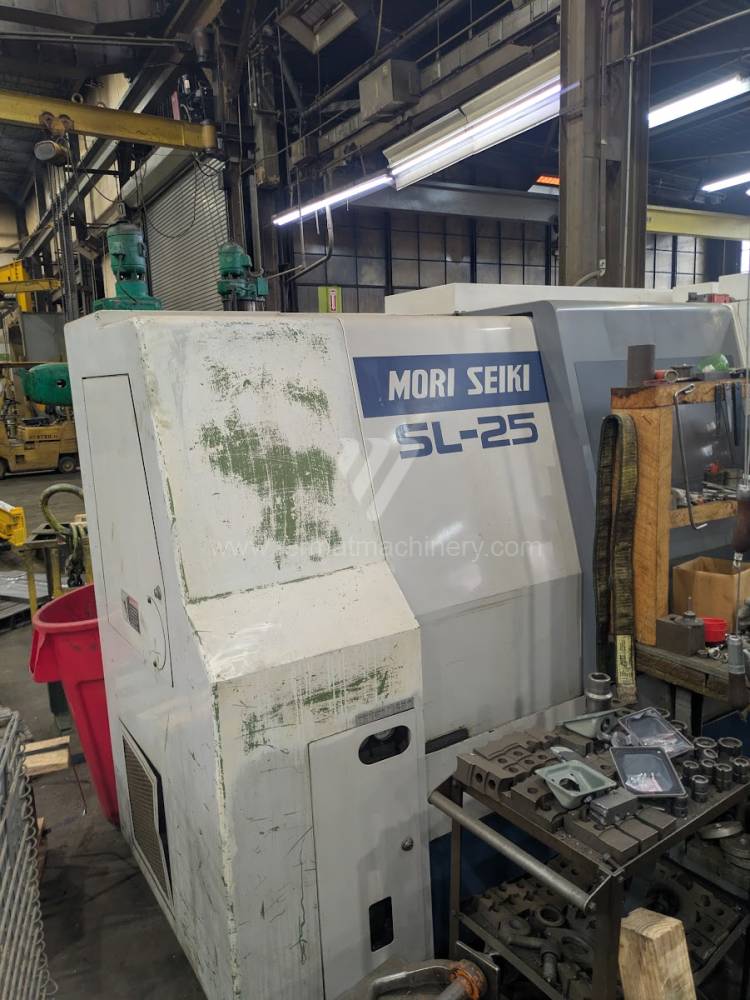

SL 25
MORI SEIKI
Kat. sz.: 251256
Fanuc vezérlőrendszer:
Elforduló átmérő: 260 mm
Elfordulási hossz: 1000 mm
Ferde ágy: igen
Orsófurat: 80 mm
Revolverfej: igen
PUMA TT 1800 SY
Doosan
Kat. sz.: 251073
Gyártás éve:2013
Fanuc vezérlőrendszer: Fanuc 31i
Elforduló átmérő: 230 mm
Elfordulási hossz: 600 mm
Ferde ágy: igen
Y-tengely: igen
Y irányú mozgás: +/- 50 mm
QTN 10
MAZAK
Kat. sz.: 231705
Gyártás éve:2002
Mazatrol vezérlőrendszer: 640 T
Méretek hossz.×szél.×mag.: 3680 x 2460 x 1740 mm mm
Orsófurat: 40 mm
A főmotor teljesítménye: 31 kW
A gép súlya: 2720 kg
Z irányú mozgás: 540 mm
SE-325
PINACHO
Kat. sz.: 241548
Gyártás éve:2017
Fagor vezérlőrendszer: 8037T
Elforduló átmérő: 652 mm
Elfordulási hossz: 2000 mm
Ferde ágy: nem
Orsófurat: mm
Revolverfej: nem
QUICK TURN NEXUS 200-II MS
MAZAK
Kat. sz.: 181014
Gyártás éve:2013
Mazatrol vezérlőrendszer: MATRIX NEXUS
Elforduló átmérő: 675 mm
Elfordulási hossz: 575 mm
Ferde ágy: igen
Orsófurat: 66 mm
Munkadarab max. átmérője: 380 mm
T-6
LEADWELL
Kat. sz.: 172013
Gyártás éve:2006
Fanuc vezérlőrendszer: 0i Mate - MD
Ferde ágy: igen
Orsófurat: 51 mm
Elforduló átmérő: 380 mm
Elfordulási hossz: 420 mm
Vezérelt tengelyek száma: 2

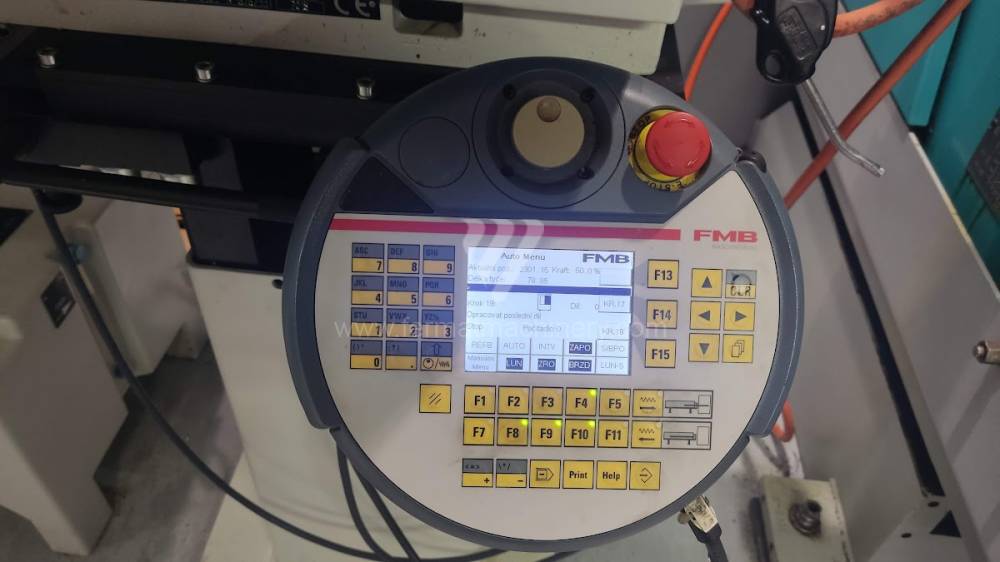

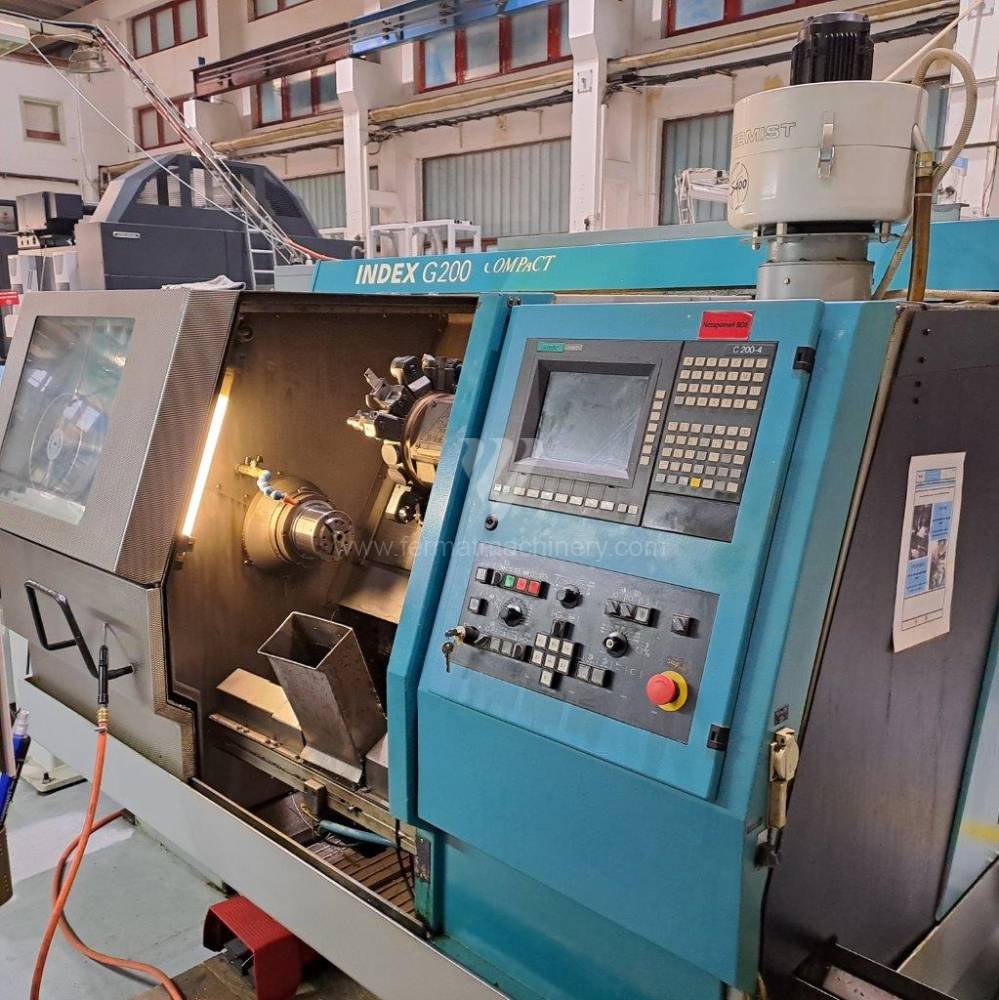

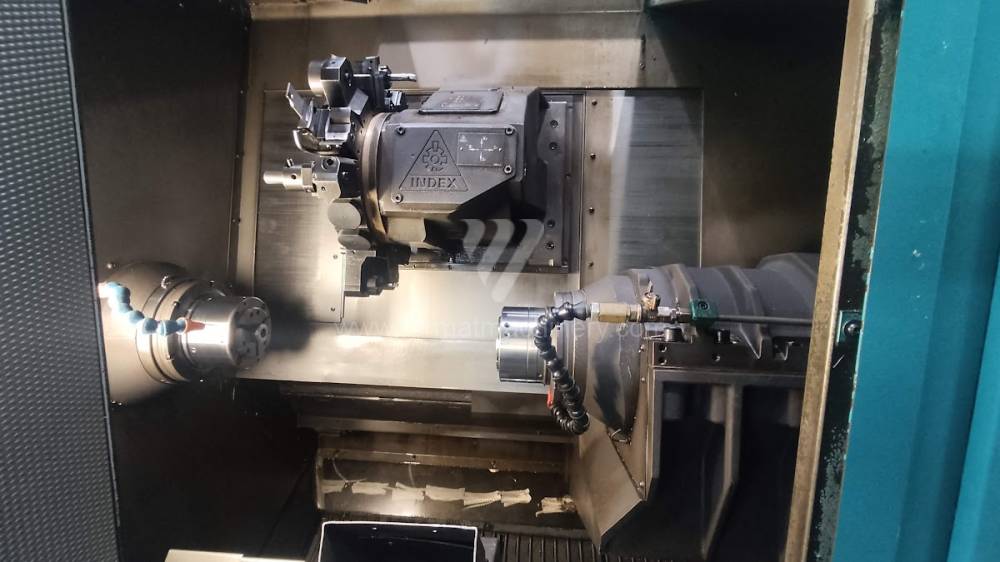

G 200 compact
Index
Kat. sz.: 242023
Gyártás éve:1997
Elforduló átmérő: 200 mm
Elfordulási hossz: 420 mm
Ferde ágy: igen
Orsófurat: 60 mm
Revolverfej: igen
Orsó fordulatszáma: 0 - 5000 /min.
LYNX 2100A + ROBOTEC APC7
Doosan
Kat. sz.: 241619
Gyártás éve:2017
Fanuc vezérlőrendszer: i Series
Elforduló átmérő: 600 mm
Elfordulási hossz: 330 mm
Ferde ágy: igen
Orsófurat: 61 mm
Revolverfej: igen
CLX 450 V4
DMG MORI
Kat. sz.: 241581
Gyártás éve:2020
Siemens vezérlőrendszer: Sinumerik 840 D
Elforduló átmérő: 400 mm
Elfordulási hossz: 700 mm
Ferde ágy: igen
Y-tengely: igen
Y irányú mozgás (Eszterga): +/- 60 mm
MACH 2/C
Avm Angelini
Kat. sz.: 241724
Gyártás éve:2008
Fanuc vezérlőrendszer: 18i-TB
Elforduló átmérő: 1480 mm
Elfordulási hossz: 820 mm
Ferde ágy: nem
Orsófurat: mm
Revolverfej: igen
SU 50
TOS KUŘIM - OS, a.s.
Kat. sz.: 241666
Az ágy fölötti anyag átmérője: 500 mm
Csúcstávolság: 2000 mm
A munkadarab max. súlya: 850 kg
Orsófurat: 56 mm
Orsókúp : Morse 6 .
Orsó fordulatszáma: 11 - 1400 /min.
A 20 B SPEEDY
KOVOSVIT MAS, a.s.
Kat. sz.: 071435
Rúdanyag max. átmérője: 18/22 mm
Elfordulási hossz: 350 mm
Méretek hossz.×szél.×mag.: 1840x880x1766 mm
A főmotor teljesítménye: 4 kW
A gép súlya: 1480 kg
Orsó fordulatszáma: 38 - 6306 /min.
LB 3000 EX II
Okuma Corporation
Kat. sz.: 231554
Gyártás éve:2017
OKUMA vezérlőrendszer: OSP-P300LA
Elforduló átmérő: 580 mm
Elfordulási hossz: 950 mm
Ferde ágy: igen
Y-tengely: igen
Y irányú mozgás (Eszterga): 120 mm
HIT-250 MS
Hyundai
Kat. sz.: 221540
Gyártás éve:2004
Siemens vezérlőrendszer: Sinumerik 840 D
Elforduló átmérő: 590 mm
Elfordulási hossz: 650 mm
Ferde ágy: igen
Y-tengely: nem
Ellenorsó: igen
TechM XD20H
HANWHA TECH
Kat. sz.: 231566
Gyártás éve:2011
A munkadarab maximális hoszúsága: 180 mm
Az ágy fölötti anyag átmérője: 20 mm
Fanuc vezérlőrendszer: i Series
Ellenorsó: igen
Orsó fordulatszáma: 0 - 8000 /min.
HT 25R
Hitachi Seiki
Kat. sz.: 251342
Gyártás éve:1996
Seicos vezérlőrendszer:
Elforduló átmérő: 255 mm
Elfordulási hossz: 600 mm
Ferde ágy: nem
Orsófurat: 78 mm
Revolverfej: igen
ST-25
Haas Automation
Kat. sz.: 241759
Gyártás éve:2017
Haas vezérlőrendszer:
Elforduló átmérő: 298 mm
Elfordulási hossz: 571 mm
Ferde ágy: igen
Orsófurat: 76 mm
Revolverfej: igen
Hyperturn 665 MC Plus
EMCO
Kat. sz.: 251167
Gyártás éve:2007
Siemens vezérlőrendszer: Sinumerik 840 D
Elforduló átmérő: 430 mm
Elfordulási hossz: 744 mm
Ferde ágy: igen
Y-tengely: igen
Y irányú mozgás: 100 (± 50) mm
HD 2200 C
Hyundai
Kat. sz.: 241255
Gyártás éve:2019
Siemens vezérlőrendszer: Sinumerik 828 D
Elforduló átmérő: 390 mm
Elfordulási hossz: 550 mm
Ferde ágy: igen
Orsófurat: 81 mm
Revolverfej: igen
Lathe – is a mechanical device that uses a chip machining to change a shape of the material or component by rotation or cutting into its final product (semi-finished product). Using the lathe, it is possible to produce rotary parts, drill holes, cut external and internal threads.
The material (product) is clamped in the chuck. The lathe is produced in several dimensions, according to turntable diameter or turning length. Other equipment can be a revolver head, milling head, counter spindle, tailstock, chip conveyor (for extracting metal chips), cooling system (during turning a lot of heat is generated, which must be cooled. The cooling can be internal or external and according to its strength is expressed in bars).In case of CNC lathes. For numerically controlled lathes, if the manufacturer does not have its own system, it is possible to choose the system which is commonly used, for example: Fanuc, Siemens, Heidenhain or Fagor.
Types of lathes:
- Center type lathes
- Facing lathes
- Semi-automatic copying lathes
- Vertical lathes (carousels)
- Revolver type (poloautomaty, jednovřetenové, několikavřetenové)
- CNC lathes
- Special
The regular lathe consists of following parts: beds, spindle, support, tailstock spindle or sliding gearbox.
Basic division of the inclination of the lathe bed:
- horizontal or sloping (inclination 45 degrees)
- sliding or linear
Clamping part – it is usually formed by a chuck on one side and tailstock on the other, or a chuck and second clamping part by a counter spindle.
Cutting part – formed by a cutting wedge attached to the longitudinal part - the Z axis.
The transverse part (perpendicular to the axis of the spindle) designated as the X-axis, or the automatic tool head, also usually located on the transverse feed on the machine.
Other axes, used especially in case of CNC lathes:
- axis C1 (indexed spindle position,
- axis C2 (indexed axis of the counter spindle)
- axis Y (Axis Y enables movement of tool perpendicular to axis Z and machining with live tools)
- axis B (indexed support axis)
The machine can be erupted with a measuring tool probe (automatically or manually foldable).
According to the technological operation, turning is focused on processing of:
- Cylindrical surfaces
- Front surfaces
- Conical surfaces
- Threads
There are several hundreds manufacturers in the world, among the most popular in Czech republic are: TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
