12Bohrwerk Tischbohrwerk Spindeldurchmesser über 90 mm
| Produkt | Inv. Nr. | Hersteller | Baujahr | Parameter | ||
|---|---|---|---|---|---|---|
 |
BFK 160 |
201580 | UNION | 1980 | Arbeitsspindeldurchmesser: 160 mm X Weg: 3000 mm Y Weg: 2700 mm Spindeldrehzahl: - /min. IKZ: Spindelvorschub (W): 300 mm |
|
 |
DBM 100 N |
231421 | DEFUM | 1999 | Steuerung Fanuc: 16-M Arbeitsspindeldurchmesser: 100 mm X Weg: 1830 mm Y Weg: 1500 mm Spindeldrehzahl: 5 - 2000 /min. IKZ: nein |
|
 |
BFT 90/3 |
241213 | UNION | 1981 | Steuerung Heidenhain : Arbeitsspindeldurchmesser: 90 mm X Weg: 1600 mm Y Weg: 1210 mm Spindeldrehzahl: 4 - 1600 /min. IKZ: |
|
 |
441B-72 |
251248 | Lucas | 1967 | Arbeitsspindeldurchmesser: 100 mm X Weg: 1500 mm Y Weg: 1200 mm Spindeldrehzahl: 15 - 1550 /min. IKZ: nein Spindelvorschub (W): 600 mm |
|
 |

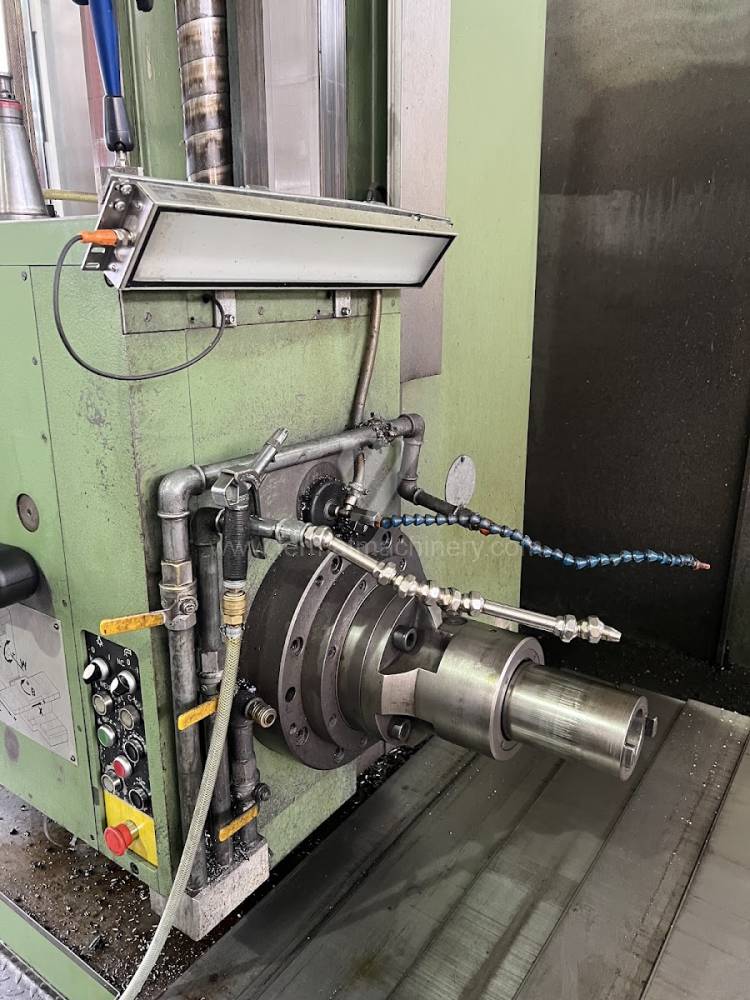

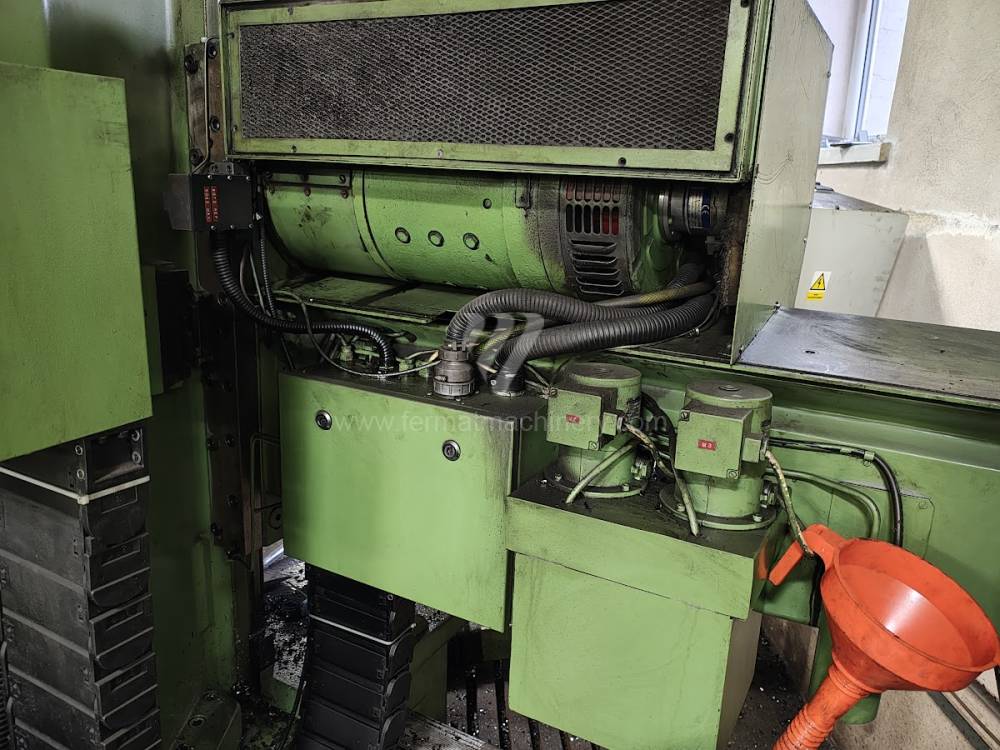

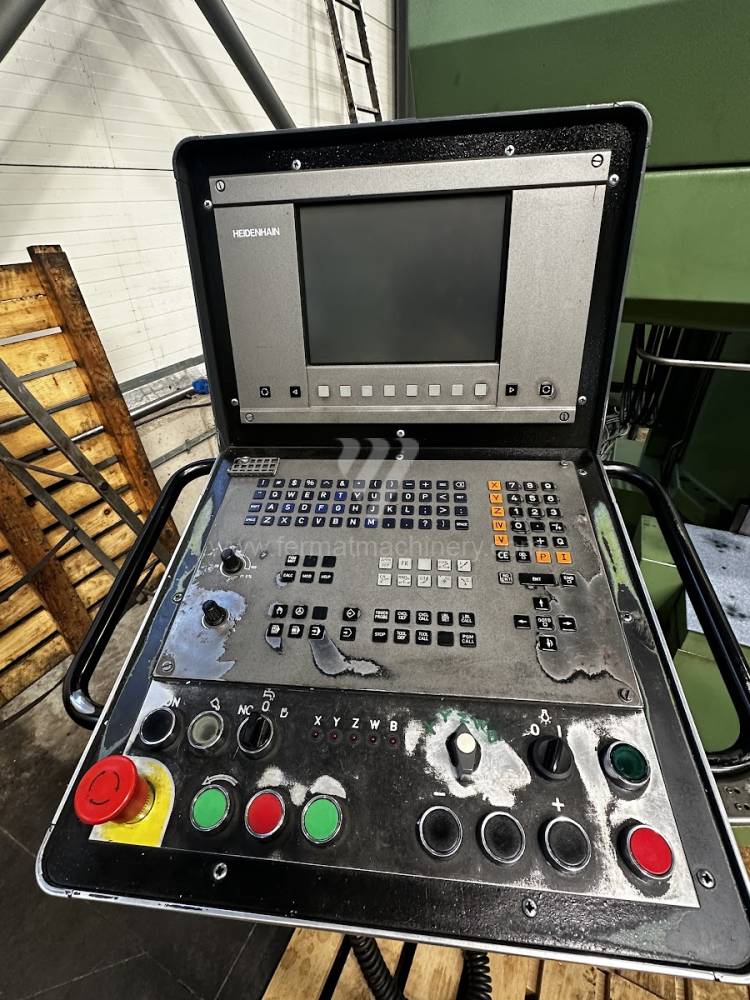

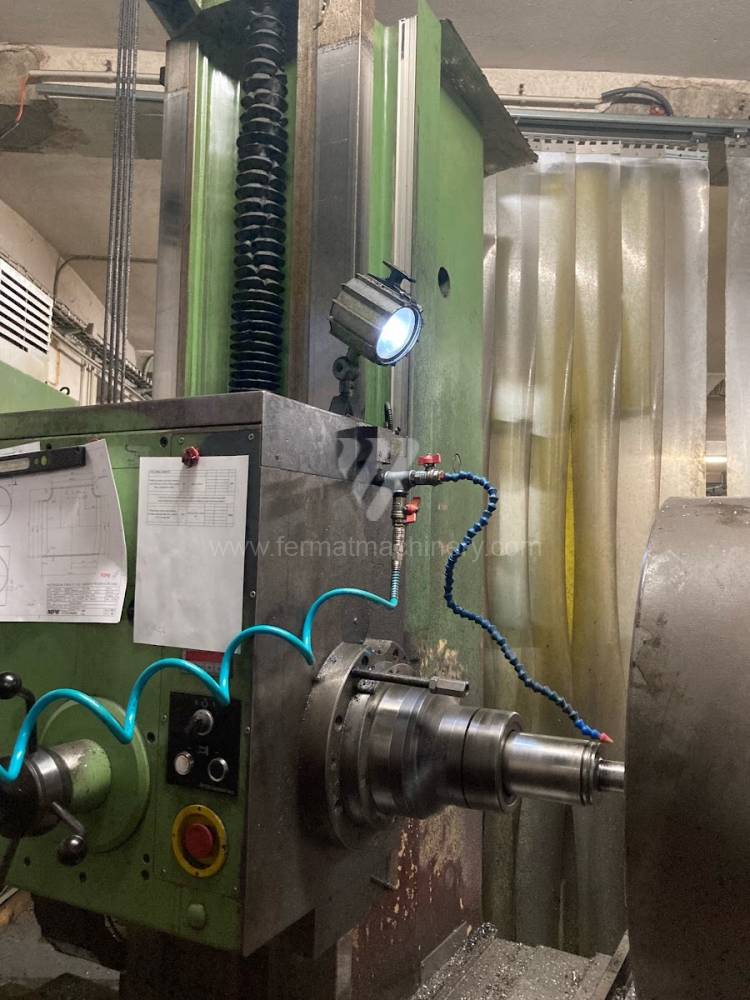

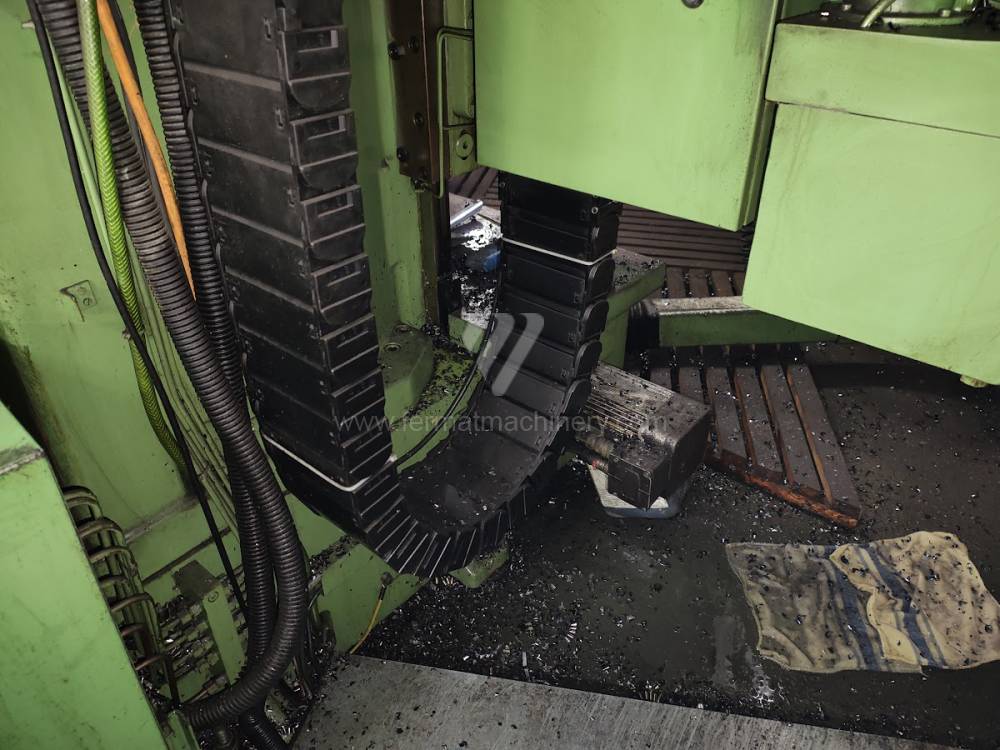

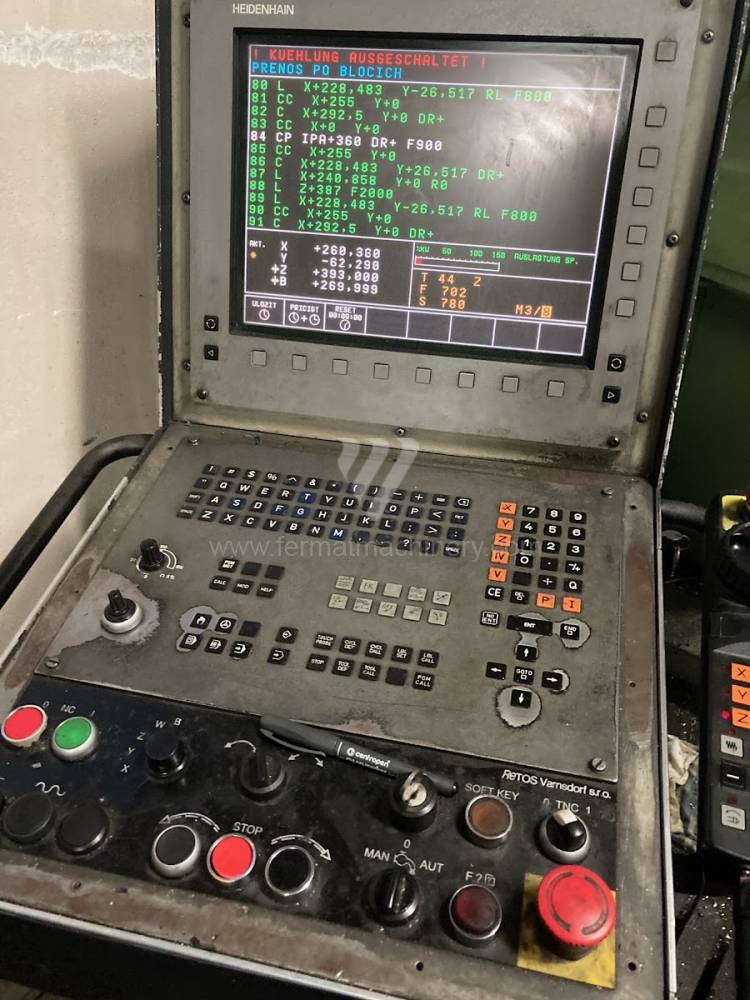

WH 10 CNC |
241948 | TOS Varnsdorf | 2000 | Steuerung Heidenhain : TNC 426 Arbeitsspindeldurchmesser: 100 mm X Weg: 1250 mm Y Weg: 1120 mm Spindeldrehzahl: 10 - 1800 /min. IKZ: nein |
|
 |
WHN 13 P CNC |
191459 | TOS Varnsdorf | 2024 | Steuerung Heidenhain : TNC 640 Arbeitsspindeldurchmesser: 130 mm X Weg: 3500 mm Y Weg: 2000 mm Spindeldrehzahl: 10 - 3000 /min. IKZ: ja |
|
 |
WH 10 CNC |
171452 | TOS Varnsdorf | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 100 mm X Weg: 1250 mm Y Weg: 1100 mm Spindeldrehzahl: 10 - 1200 /min. IKZ: nein |
||
 |
TK 6511 B |
241971 | Fermat | 2007 | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 110 mm X Weg: 2500 mm Y Weg: 1500 mm Spindeldrehzahl: 0 - 2500 /min. IKZ: ja |
|
 |
WHN 13 CNC |
241422 | TOS Varnsdorf | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 130 mm X Weg: 3500 mm Y Weg: 2000 mm Spindeldrehzahl: 0 - 1800 /min. IKZ: nein |
||
 |
WH 10 CNC |
242020 | TOS Varnsdorf | 1986 | Steuerung Heidenhain : TNC 410 Arbeitsspindeldurchmesser: 100 mm X Weg: 1250 mm Y Weg: 1120 mm Spindeldrehzahl: 16 - 1250 /min. IKZ: nein |
|
 |
BO 110 |
241996 | KNUTH Werkzeugmaschinen GmbH | 2013 | Arbeitsspindeldurchmesser: 110 mm X Weg: 900 mm Y Weg: 900 mm Spindeldrehzahl: 8 - 1000 /min. IKZ: nein Spindelvorschub (W): 600 mm |
|
 |

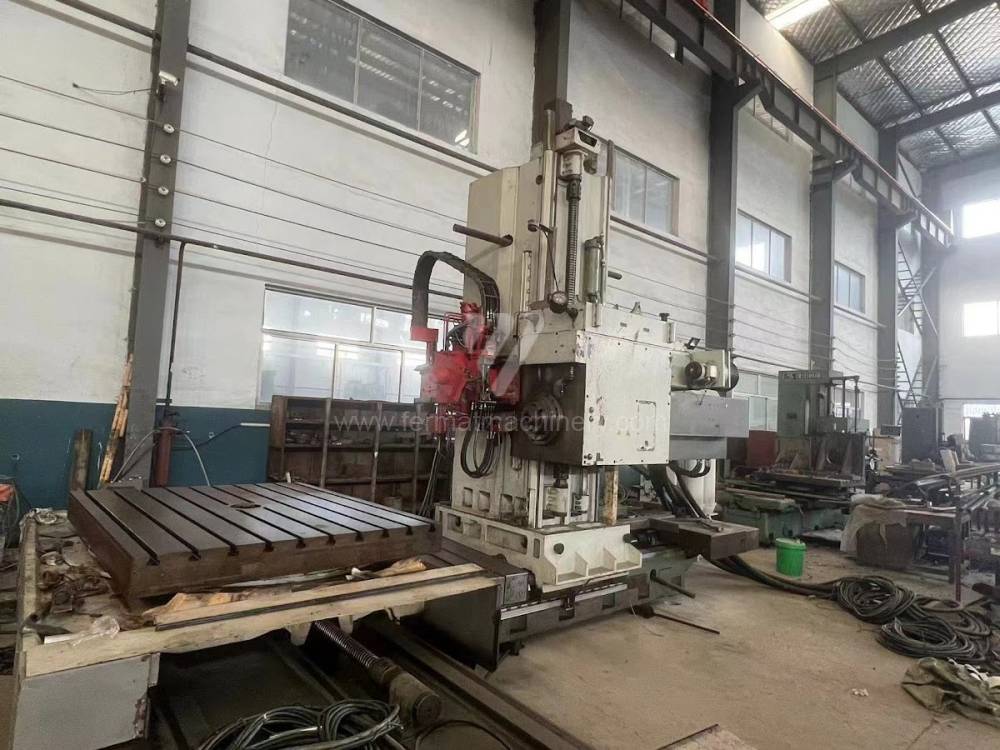

CFB 110 |
241569 | UNION | 2000 | Steuerung Heidenhain : TNC 426 Arbeitsspindeldurchmesser: 110 mm X Weg: 2000 mm Y Weg: 1250 mm Spindeldrehzahl: 5 - 1400 /min. IKZ: ja |
|
 |
WH 10 NC |
221269 | TOS Varnsdorf | Arbeitsspindeldurchmesser: 100 mm X Weg: 1250 mm Y Weg: 900 mm Spindeldrehzahl: 16 - 1250 /min. IKZ: nein Spindelvorschub (W): 630 mm |
||
 |

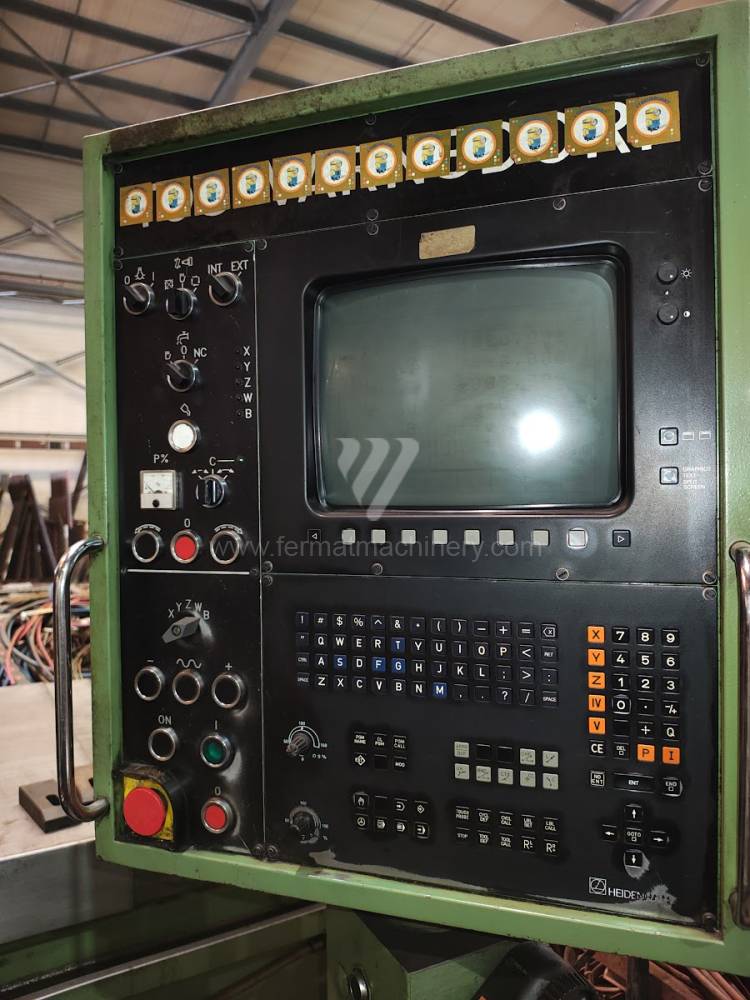

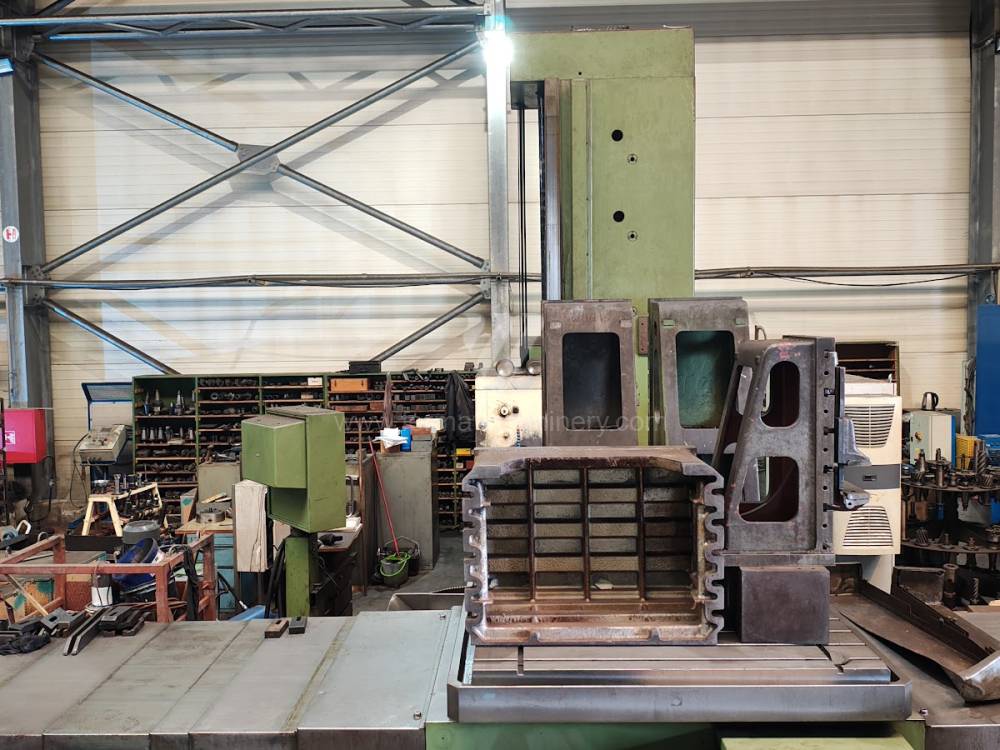

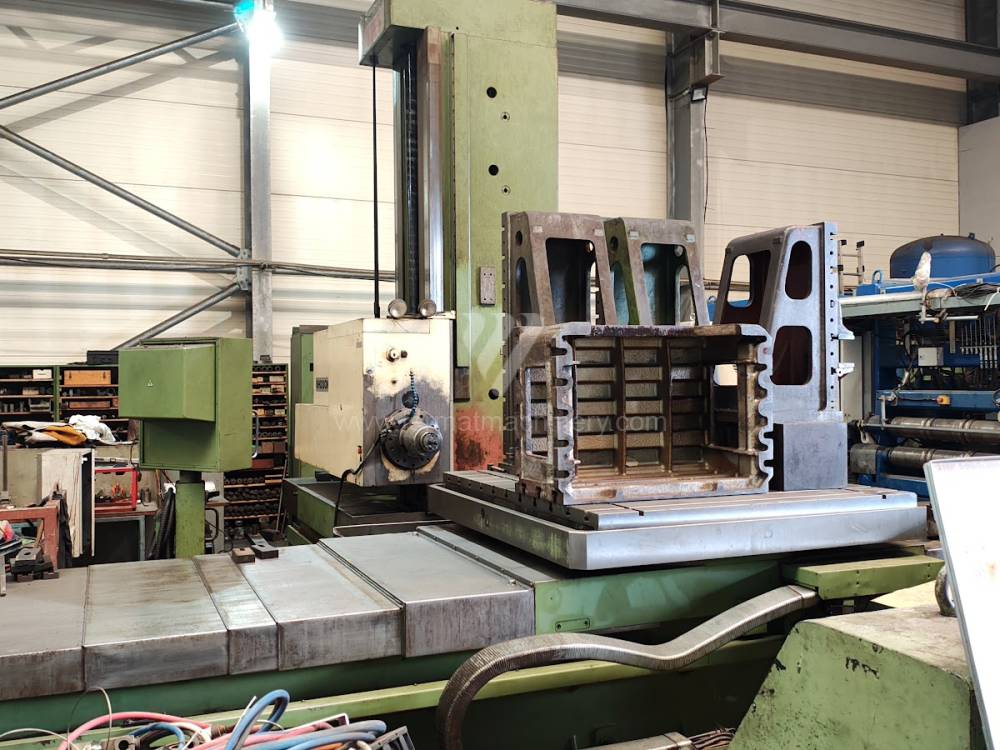

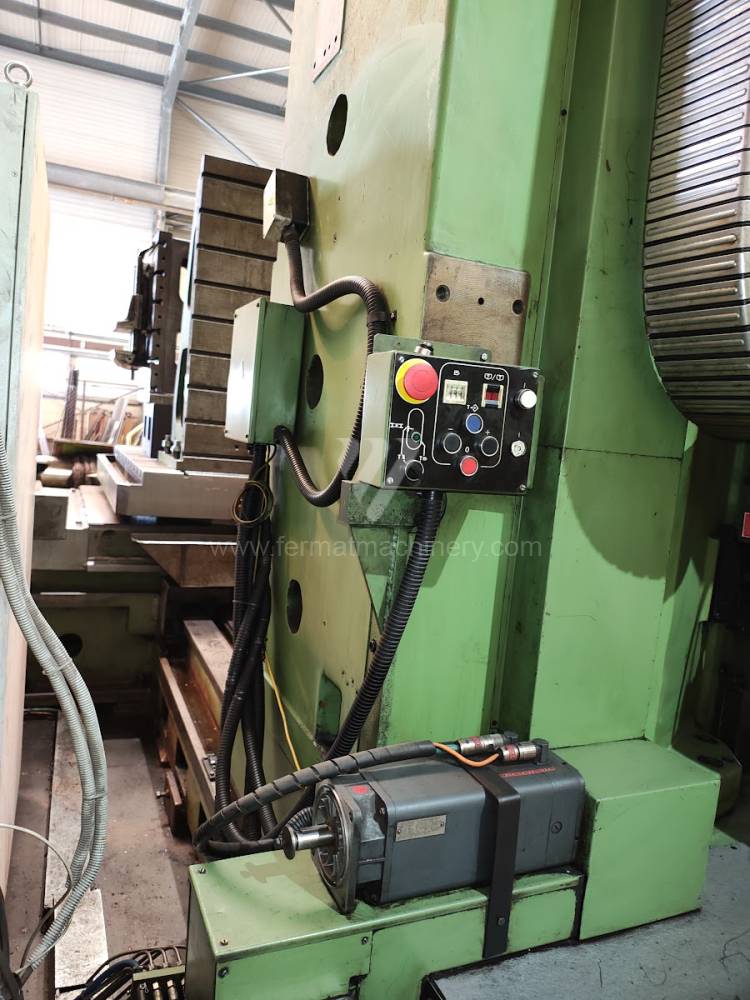

WHN 13 |
251278 | TOS Varnsdorf | 1995 | Steuerung Heidenhain : TNC 426 Arbeitsspindeldurchmesser: 130 mm X Weg: 3500 mm Y Weg: 2000 mm Spindeldrehzahl: 0 - 800 /min. IKZ: nein |
|
 |
IXN2000 |
241206 | CHETO | 2022 | Steuerung Fagor: CNC 8065 Arbeitsspindeldurchmesser: mm X Weg: 2000 mm Y Weg: 1200 mm Spindeldrehzahl: 0 - 6000 /min. IKZ: |
|
 |

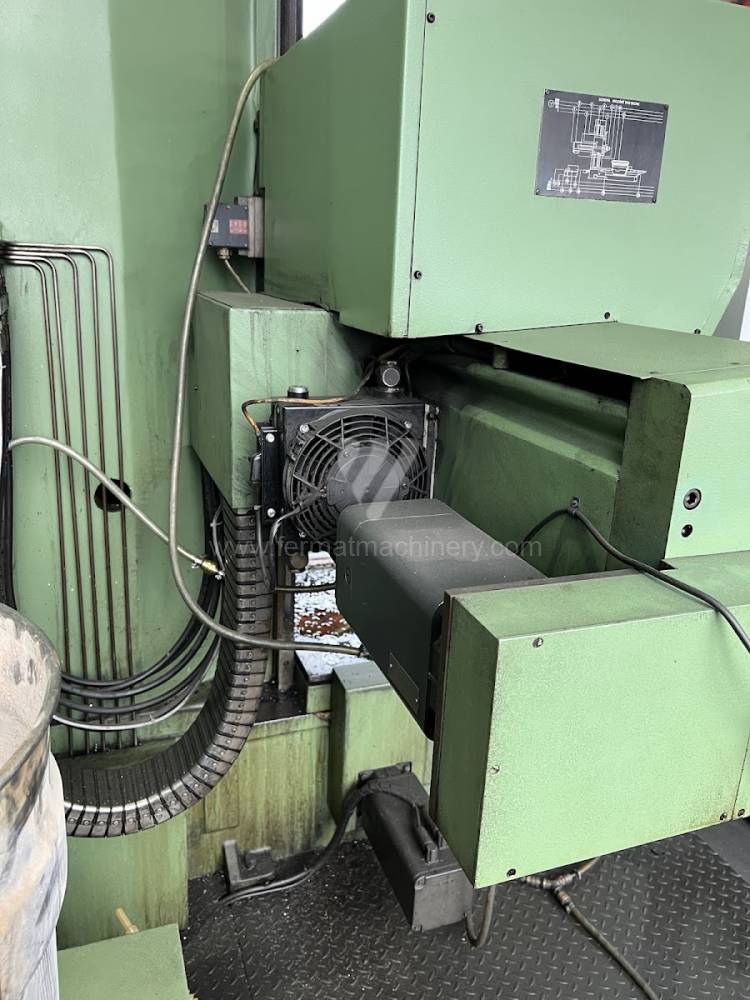

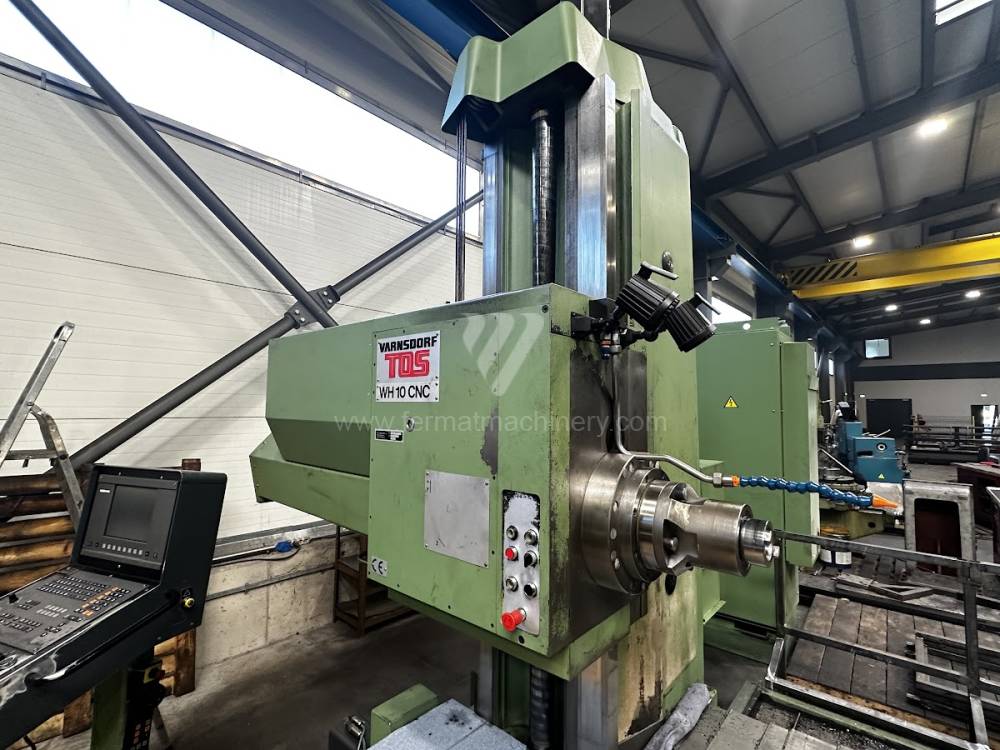

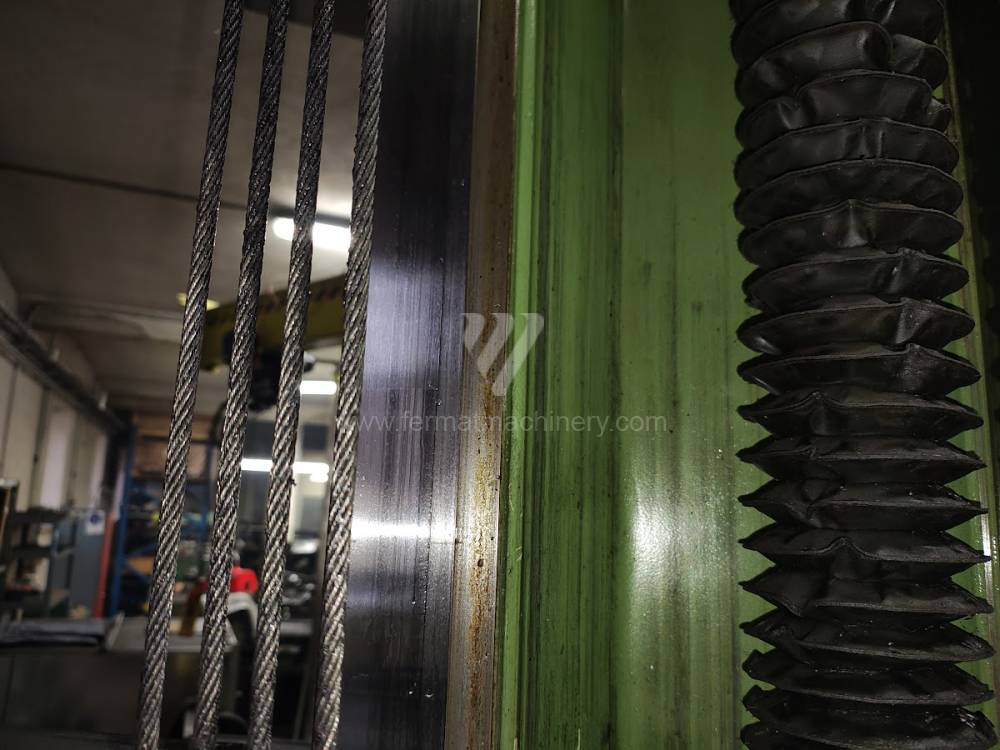

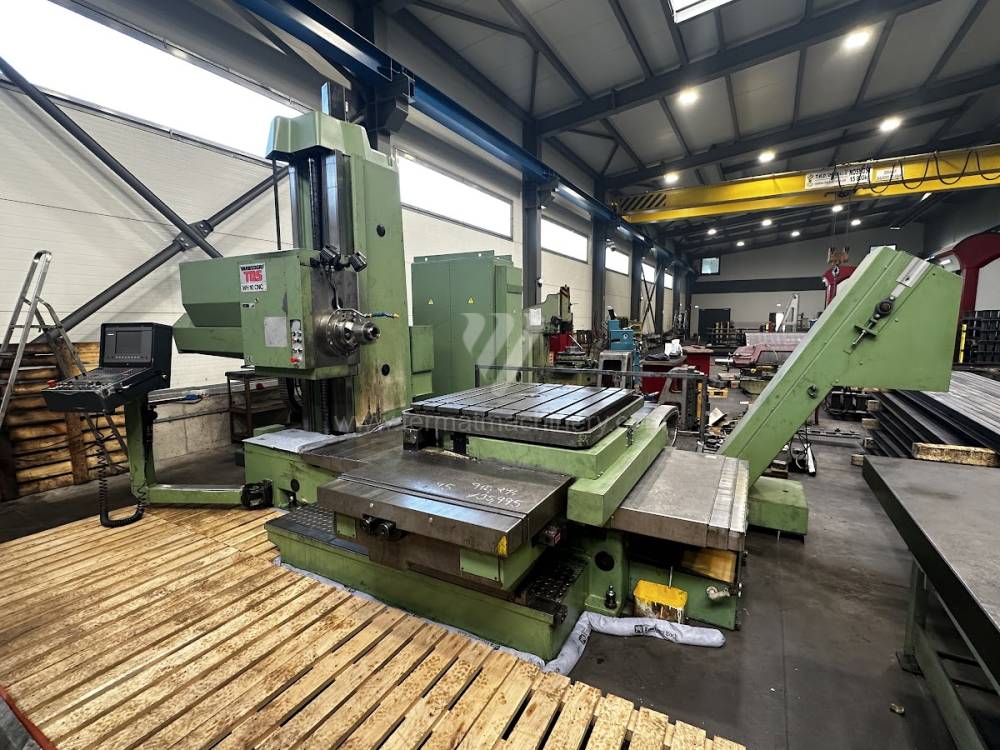

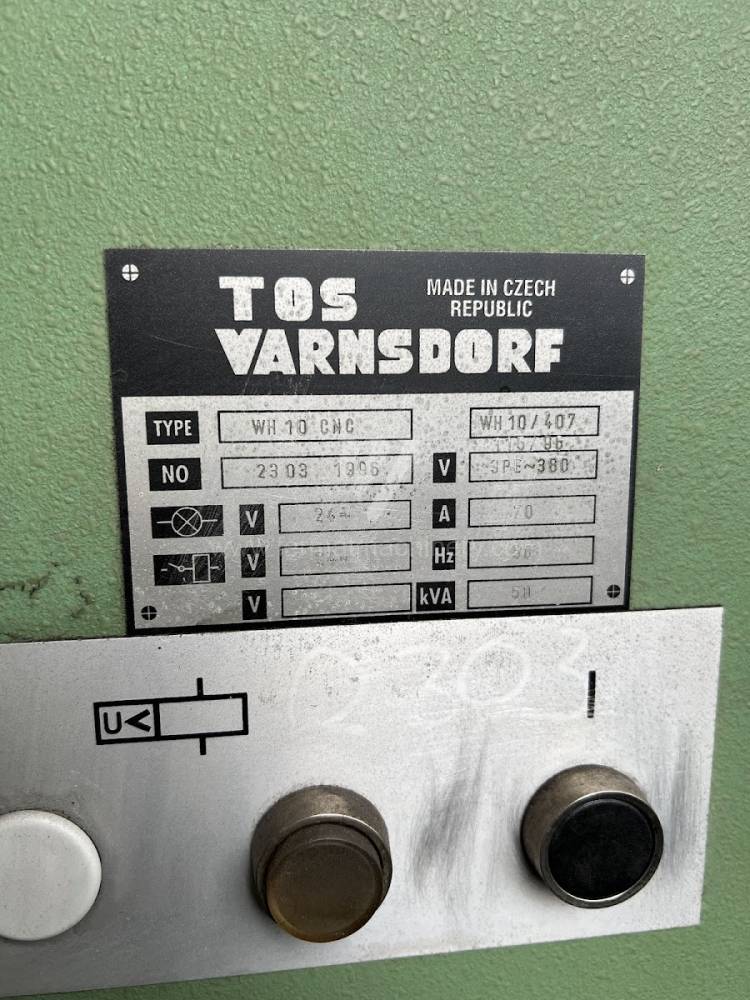

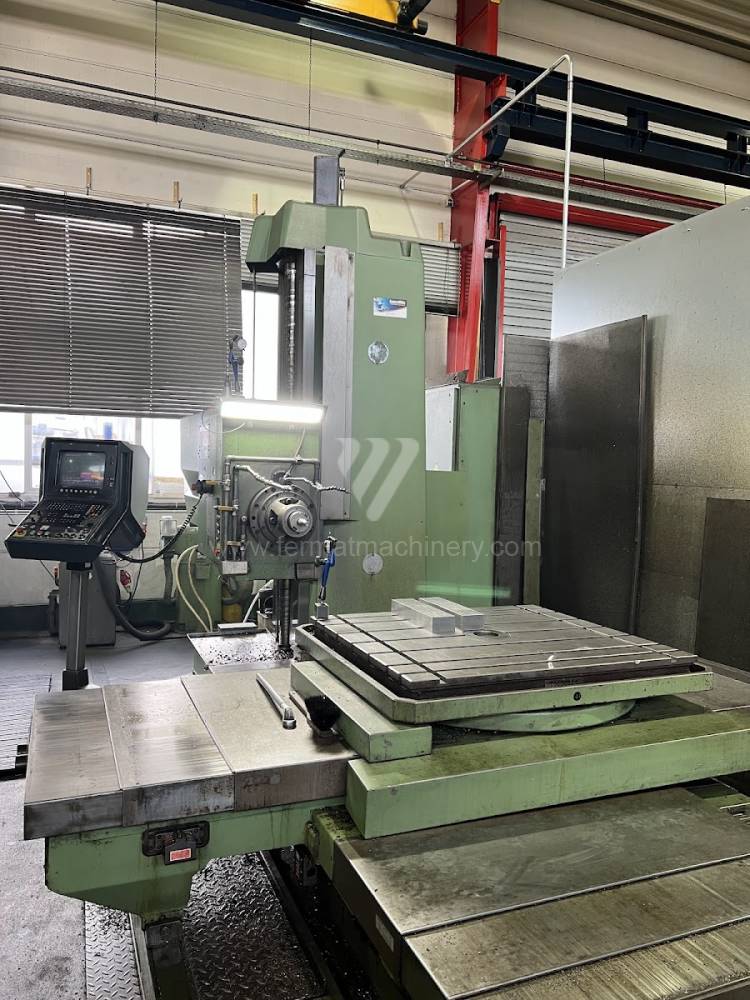

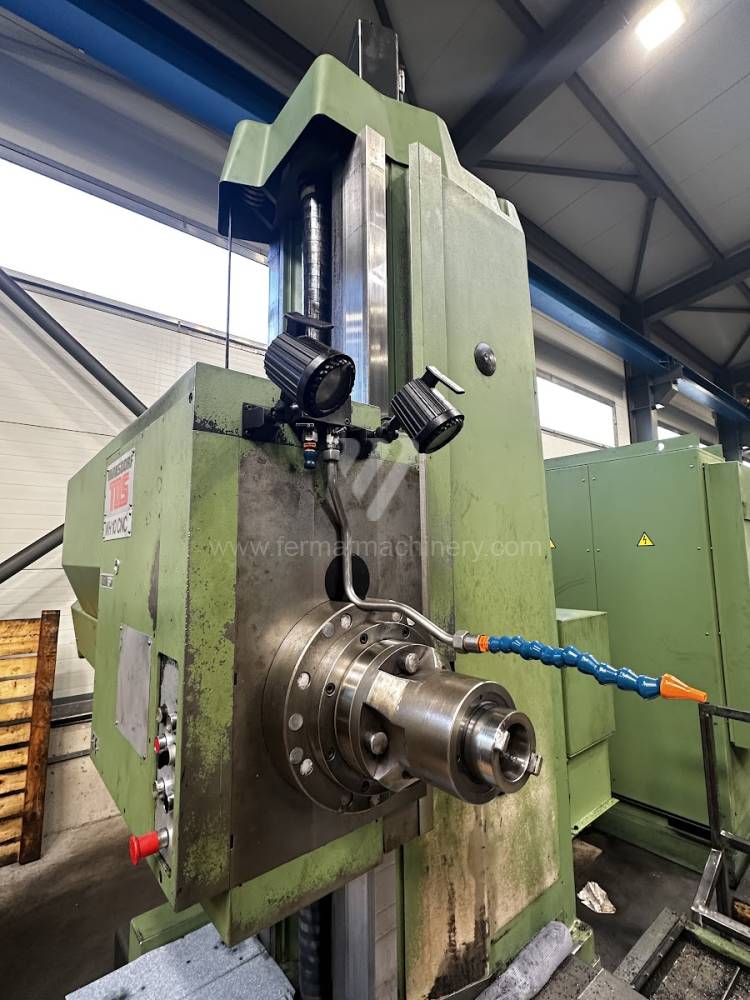

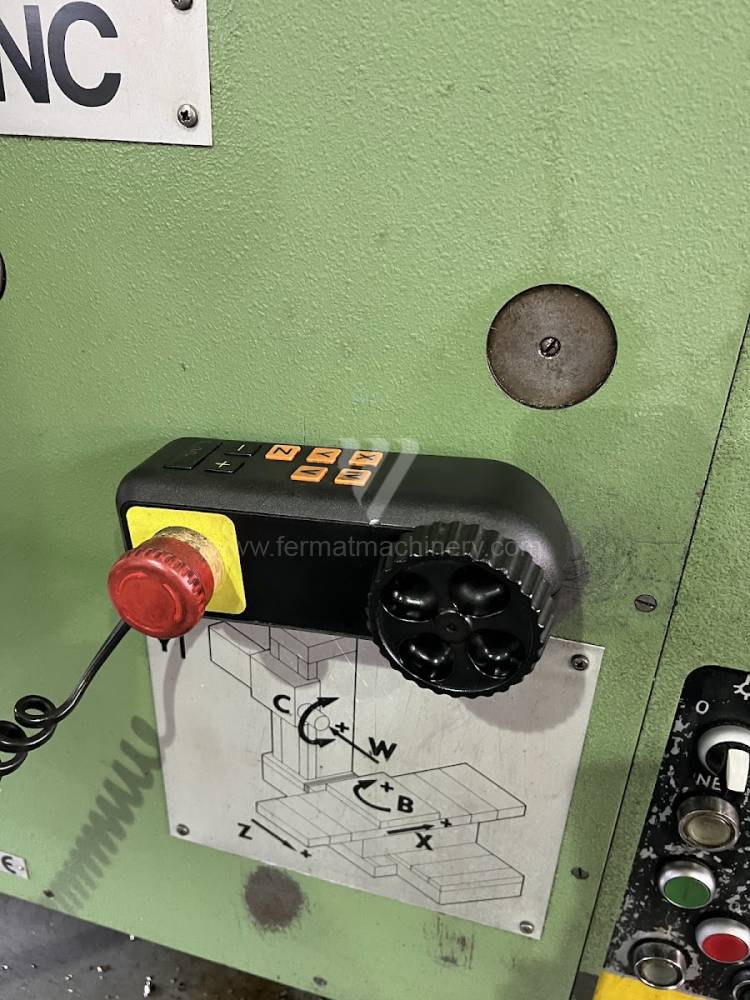

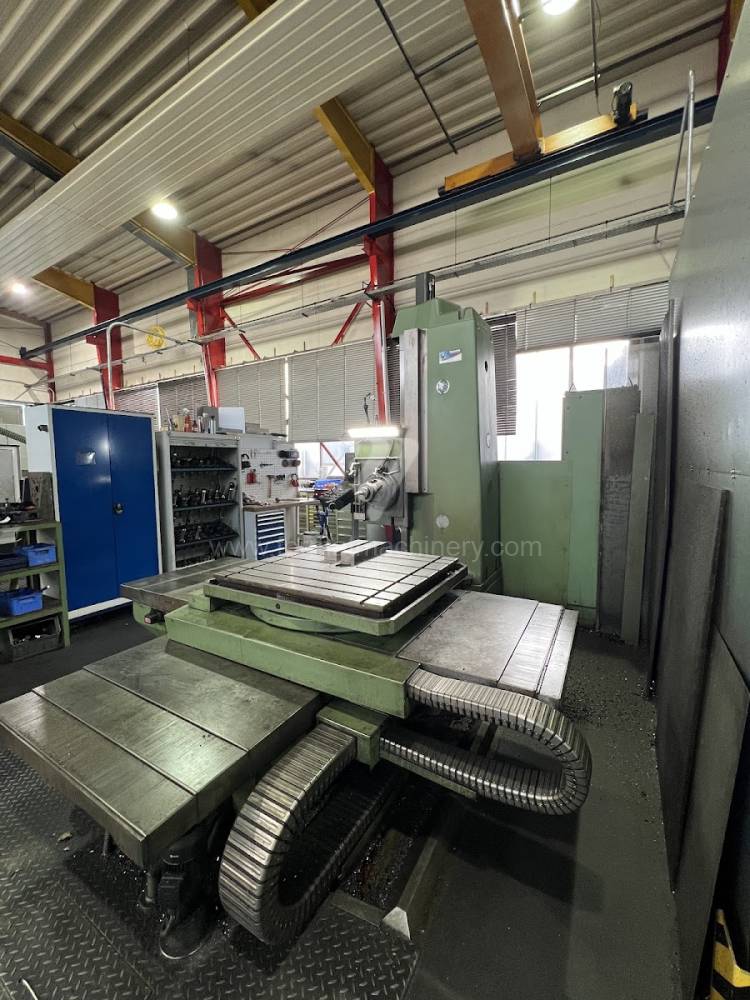

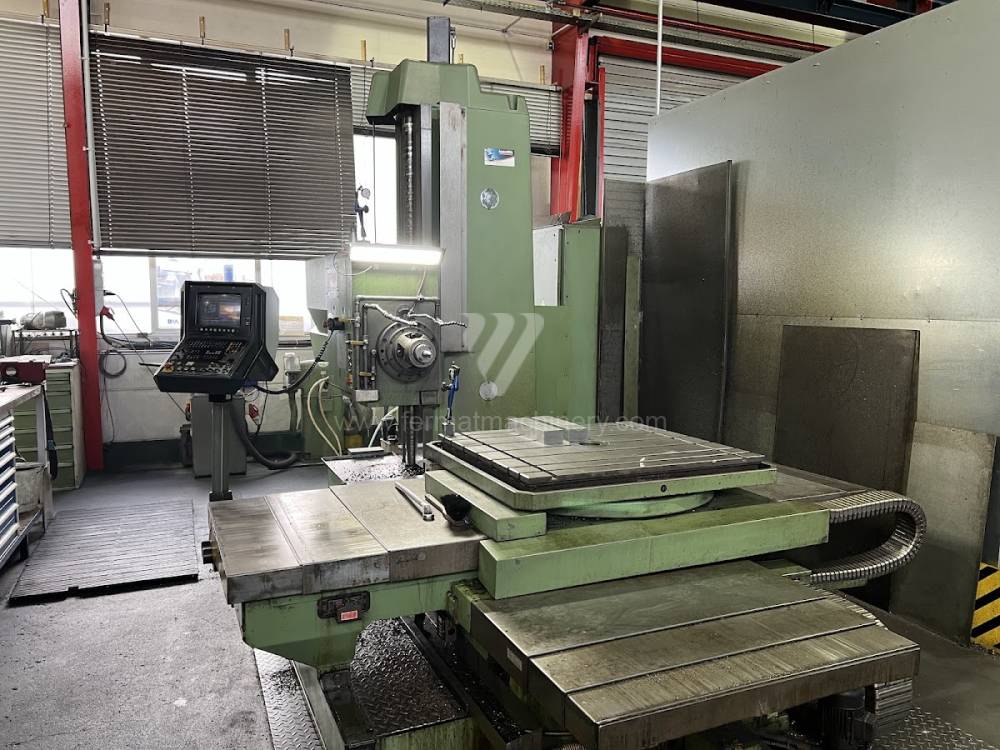

WH 10 CNC |
242011 | TOS Varnsdorf | 1996 | Steuerung Heidenhain : TNC 407 Arbeitsspindeldurchmesser: 100 mm X Weg: 1250 mm Y Weg: 1120 mm Spindeldrehzahl: 10 - 1800 /min. IKZ: nein |
|
 |
Microcut HBM-4 |
221640 | Buffalo Machinery | 2017 | Steuerung Fanuc: 31i - B Arbeitsspindeldurchmesser: 110 mm X Weg: 2200 mm Y Weg: 1600 mm Spindeldrehzahl: 35 - 3000 /min. IKZ: ja |

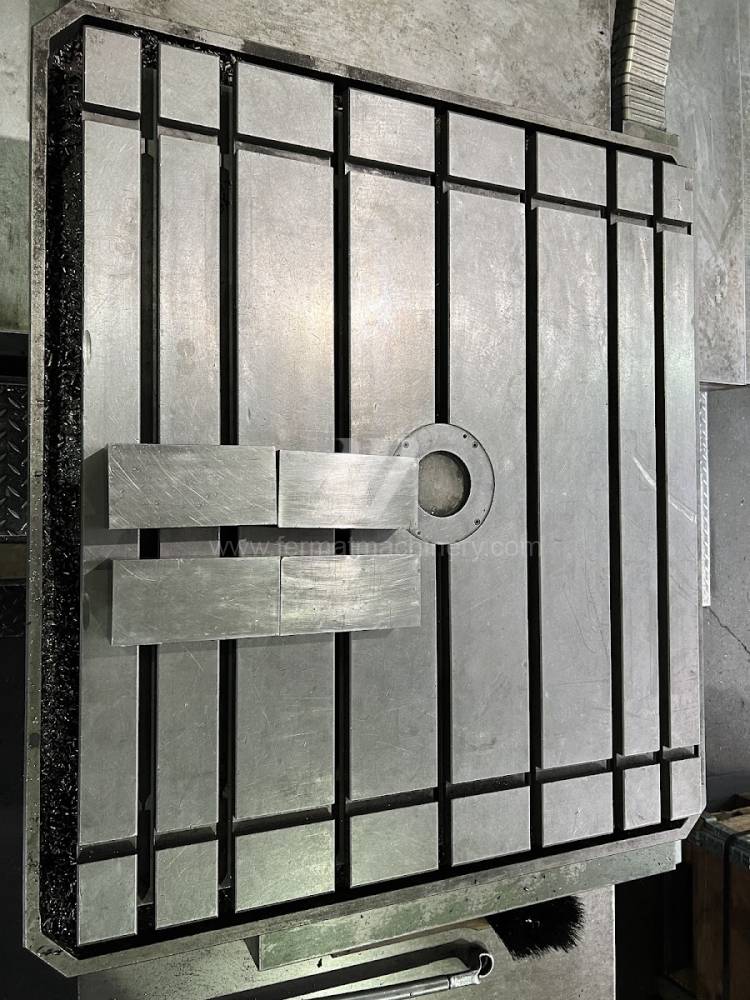

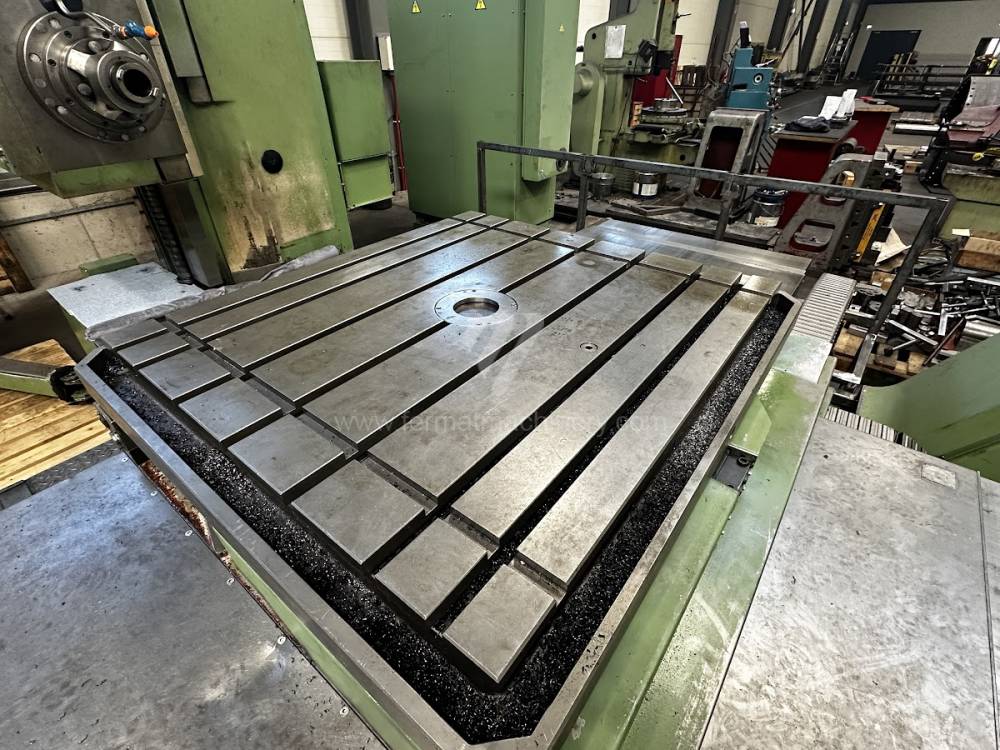

Tischbohrwerke sind mit einem Kreuztisch ausgerüstet, der eine Bewegung in zwei zueinander senkrechten Richtungen ermöglicht. Der Tisch ist normalerweise drehbar, wodurch vier Seiten gleichzeitig mit einer Einspannung bearbeitet werden können. Wenn das Werkstück jedoch die Abmessung der Maschine nicht überschreitet und zusätzlich mit einem Winkelkopf ausgerüstet ist, kann mit einer Einspannung von fünf Seiten bearbeitet werden. Tischbohrwerke werden in kleineren Baugrößen gefertigt, meist bis zu einem Bohrspindeldurchmesser von 110 bis 130 mm und sind für die Bearbeitung von Bauteilen bis ca. 20.000 kg bestimmt.
Kreuzbohrwerke
Bei Kreuzbohrwerken ist der Tisch nur in Querrichtung beweglich. In senkrechter Richtung bewegt sich der Ständer am Bett entlang. Auf diese Weise angeordnete Maschinen werden zum Fräsen von ebenen Flächen langer Werkstücke verwendet. Diese Bohrwerke sind mittlerer Größe mit Spindeldurchmessern von 80-160 mm.
Alle Arten von Horizontalbohrwerken können entweder konventionell oder CNC-gesteuert sein. Zu den meistgenutzten Herstellern von CNC-Steuerungen gehören Heidenhain, Siemens, Fanuc, Fagor,...
Ein Teil von Horizontalbohrwerken kann auch ein automatischer Werkzeugwechsler sein, der hauptsächlich für die Lagerung von Werkzeugeinheiten, ihre Handhabung und ihre Positionierung ohne direkte Beteiligung des menschlichen Faktors bestimmt ist.
Zu den bekanntesten Herstellern von Horizontalbohrwerken gehören Firmen wie FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN und andere.
