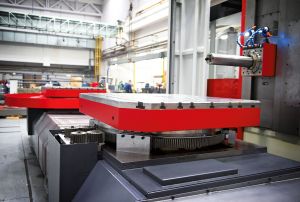

WFT 10/11 (L)
Horizontale mittelgroße Tischbohrwerk mit Längsweg der Ständer und Queverstellung des Tisches, konstruktioniert für die Bearbeitung von Werkstücken von bis zu 10 Tonnen.
- Spindeldurchmesser 100 mm oder 110 mm; Spindelausschub 730 mm.
- Optionale Version mit längerer X-Achse (3, 4 oder 5 Meter) für größere Werkstücke mit einem Gewicht von bis zu 20 Tonnen.
- Kann mit einem Palettenwechselsystem ausgestattet werden, um die Bearbeitung zu beschleunigen.
- Geeignet für die Bearbeitung längerer Schweißteile und komplexer geschweißter Rahmen.
- Version mit Linearführungen (WFT 10/ 11 L)
|
|
Einheiten | WFT 10/ 11 | WFT 10/ 11 L |
| Arbeitsspindeldurchmesser | mm | 100/ 110 | |
| Spindelkegel |
|
SK 50 (DIN, MAS 45°, ANSI)/BIG+
|
|
| Spindelumdrehungen (max.) | U/min | 4000 (opz. 5000) | |
| Nennleistung des Hauptantriebs für Heidenhain oder Siemens Steuerung (S1/S6-40%) - max. | kW | 19,5 / 29,3; 31 / 46,5 | |
| Max. Drehmoment an der Spindel für Heidenhain oder Siemens Steuerung (S1/S6-40%) - max. | Nm | 951 / 1426; 1416 / 2124 | |
| Nennleistung des Hauptantriebs für Fanuc Steuerung (S1/S3-60%) - max. | kW | 22 / 26; 30 / 37 | |
| Max. Drehmoment an der Spindel für Fanuc (S1/S3-60%) - max. | Nm | 823 / 971; 1370 / 1692 | |
| Querverstellung des Tisches in der X-Achse | mm | 2000 / 3000
(opz. 2000/ 3000/ 4000/ 5000) |
|
| Vertikalverstellung des Spindelstocks (Y Achse) | mm | 1250 / 1700 / 2000 | |
| Längsverstellung des Tisches in der Z-Achse | mm | 1250 / 1700 | 1500 |
| Längsverstellung der Spindel (W-Achse) | mm | 730 | |
| Schnellvorschub in X- und Y-Achsen | mm/min. | 8000 / 8000 / 8000 | 12000 |
| Schellvorschub in Z- und W-Achsen | mm/min. | 8000 | 12000 |
| Schnellvorschub - Rotation in der B-Achse | U/min | 2 | |
| Max. Belastung des Drehtisches | kg | 10000
(opt. 20000) |
|
| Maßen den Spannplatten des Drehtisches | mm | 1200x1200, 1200x1400, 1400x1600, 1600x1600, 1400x1800, 1600x1800
(opt. 1600 x 1800 / 1800x 2200 / 1800 x 2600 / 2000 x 2400/ 2500 x 2500 / 2000 x 3000) |
|
Zubehör

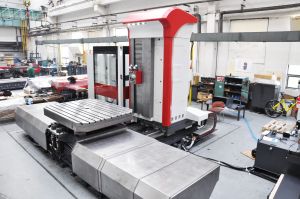

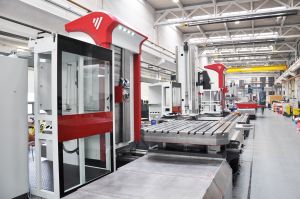

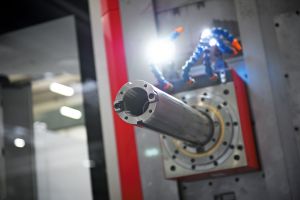

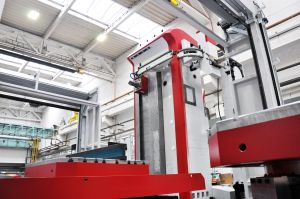

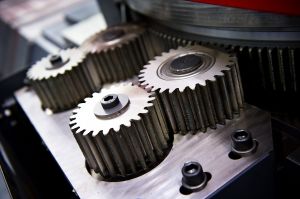

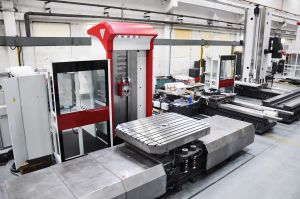

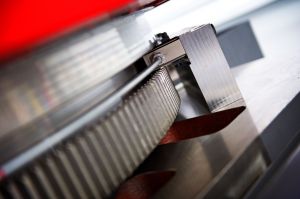

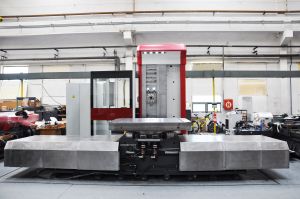

Fotogalerie
